バッテリーが消耗するとBMSが出力を遮断しインバータが停止します。インバータが停止すると屋内にある２基のＡＣ自動切替器で商用電源に切替わる仕組みです。その後太陽が出て発電が始まるとBMSが出力を再開しインバータが起動しますが、充電開始初期は突入電流発生時に閾値越えの電圧降下が起こるためバッテリーが出力を再遮断、その後継続して充電中のため電圧がすぐに回復して遮断が解除され・・・といった流れでインバータの起動停止を繰り返すというバタつき動作が発生します。

　これを抑止するために、測定システムと連動させて、バッテリー消耗後の充電開始初期からは、突入電流による閾値越えの電圧降下が発生しない、ある程度の充電率に上がるまでインバータの起動を抑止する仕組みが必要です。

　測定システムが稼働しているRaspberryPIにリレーモジュールを接続し、各インバータに制御線をつなげてインバータの起動停止を制御できるような環境を構築しました。これによりバタつき動作解消だけでなく先々の天気予報を踏まえた放電規制なども自室から可能になります。

⇒前回記事：「車庫屋根ソーラー発電システム６６（倉庫屋根⇒車庫屋根変更）」

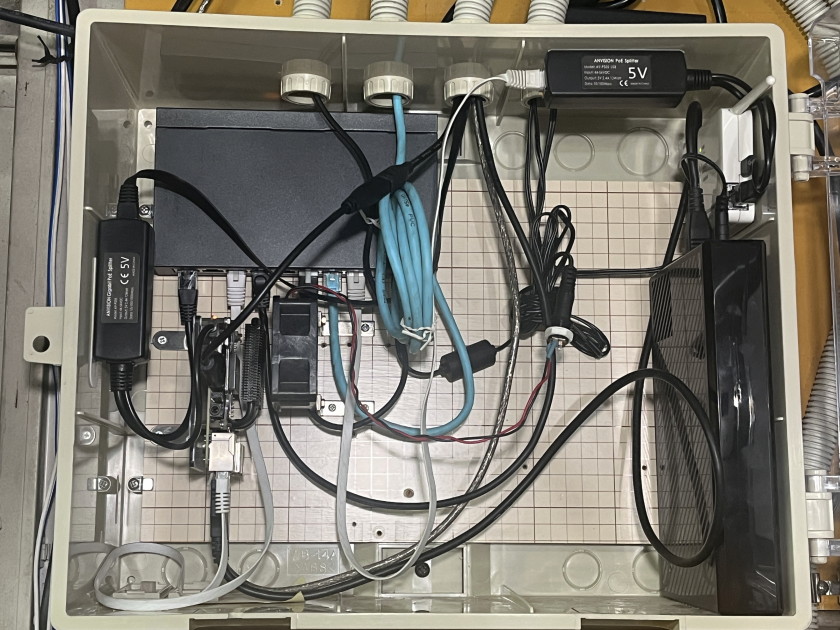

　再構築前のウォールボックス

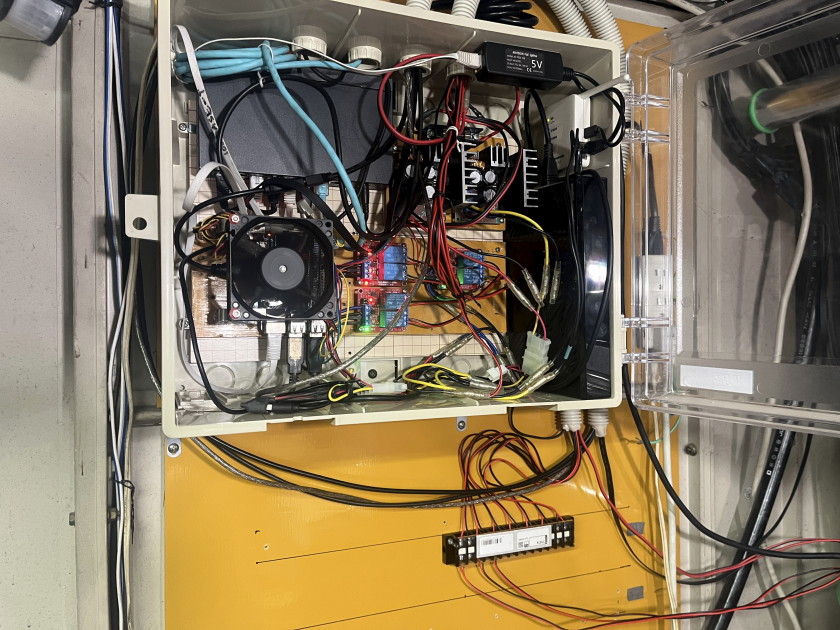

　再構築後のウォールボックス
　・電源は別系統の24Vシステムから供給して48Vシステムの電源状態に影響されないようにしました
　・リレー２基／モジュールｘ３を追加しRaspberryPIの６カ所のGPIO端子に接続しました
　　⇒内３基のリレーをそれぞれ３台のインバータに接続
　　⇒内１基のリレーを充放電コントローラ用ファンの電源入り切りに使用
　　⇒内２基は拡張用予備未使用とする

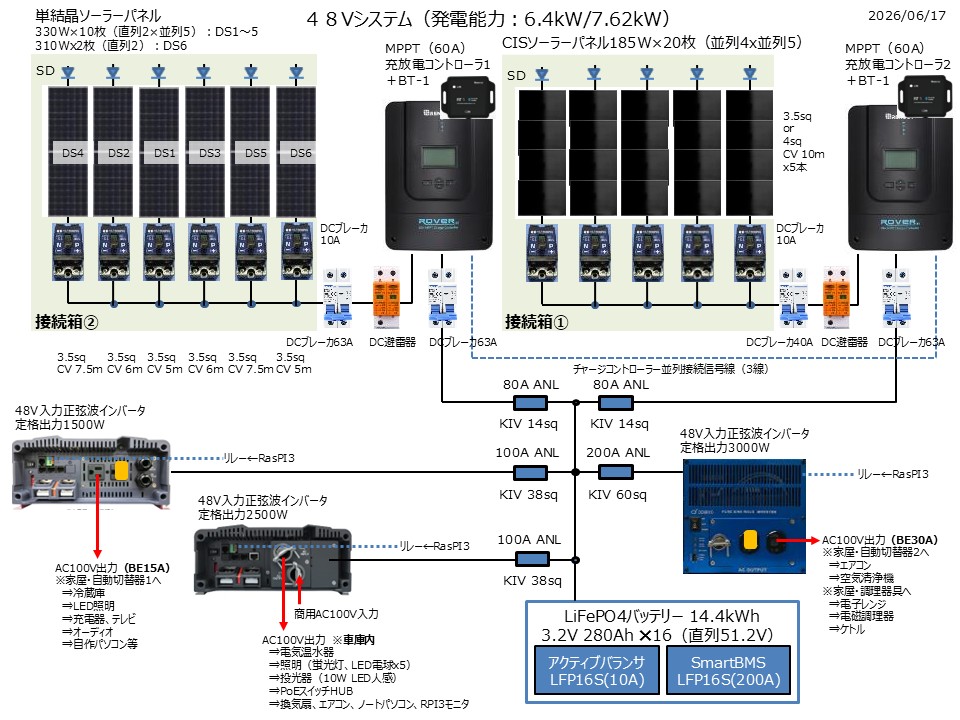

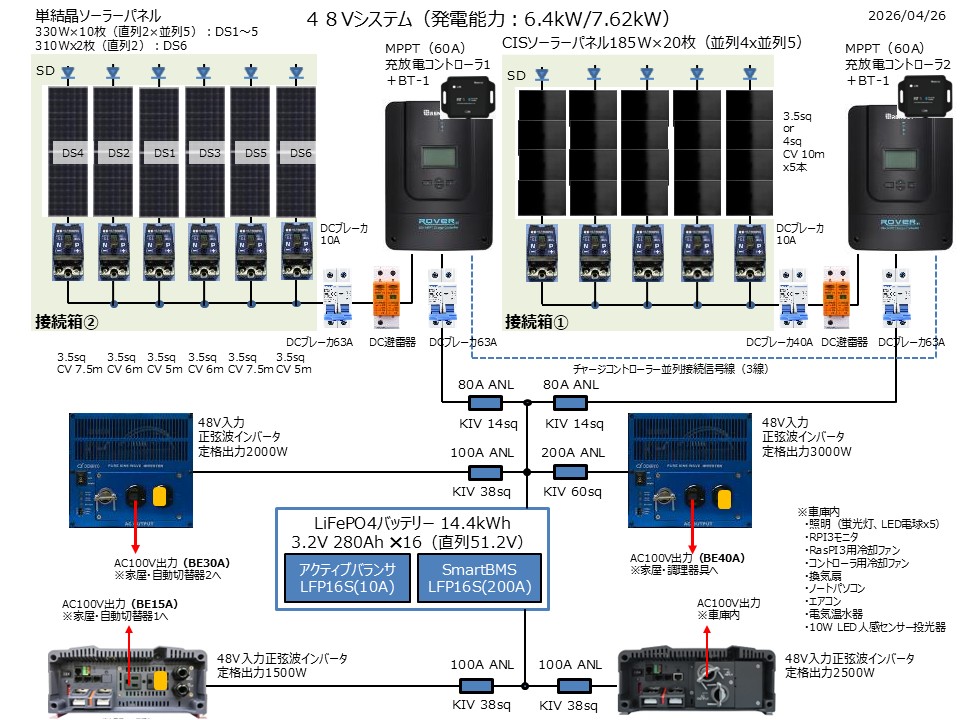

　４８Ｖシステム構成の変更前後

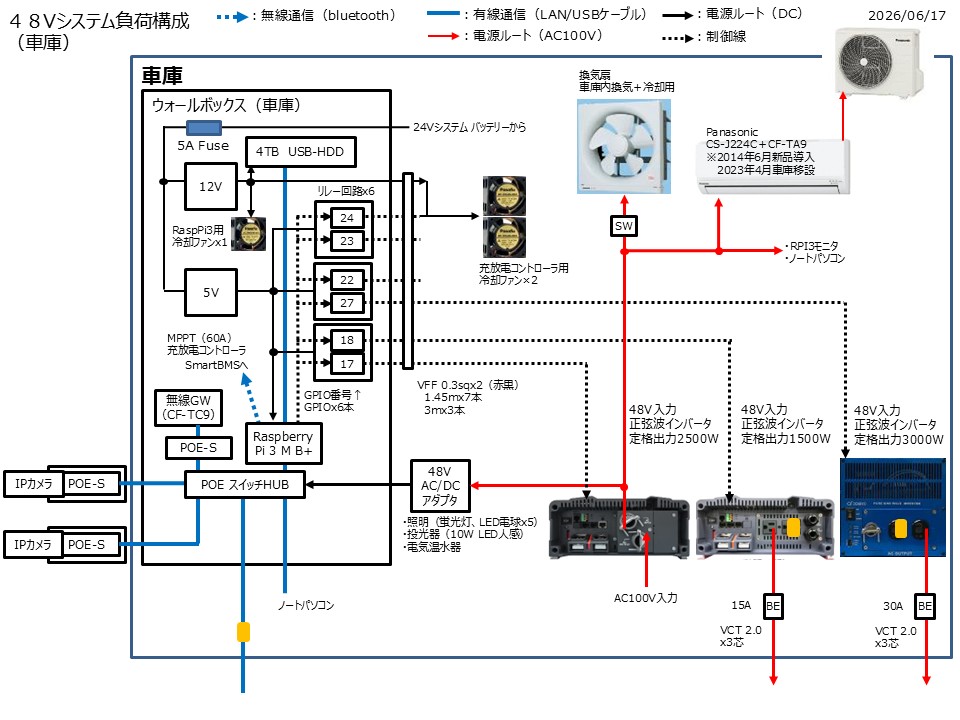

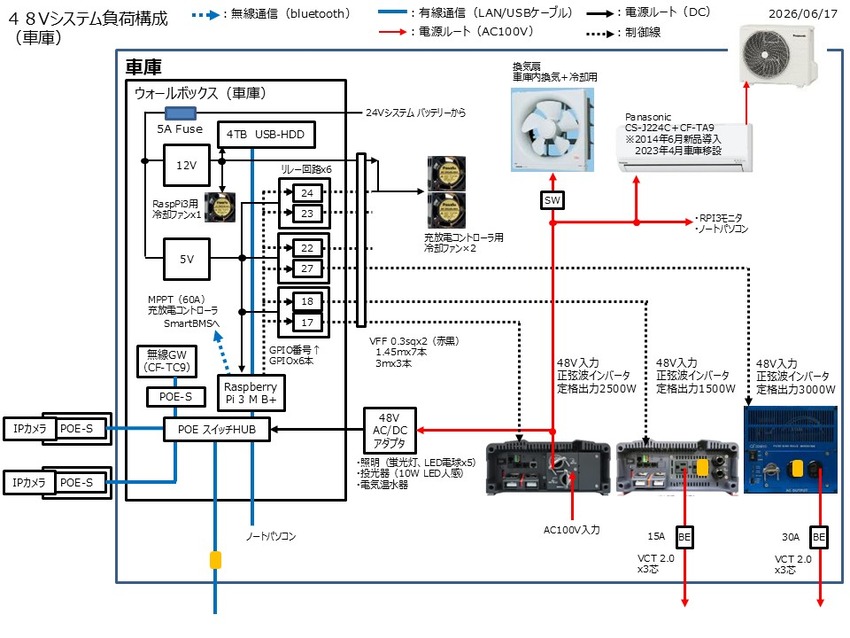

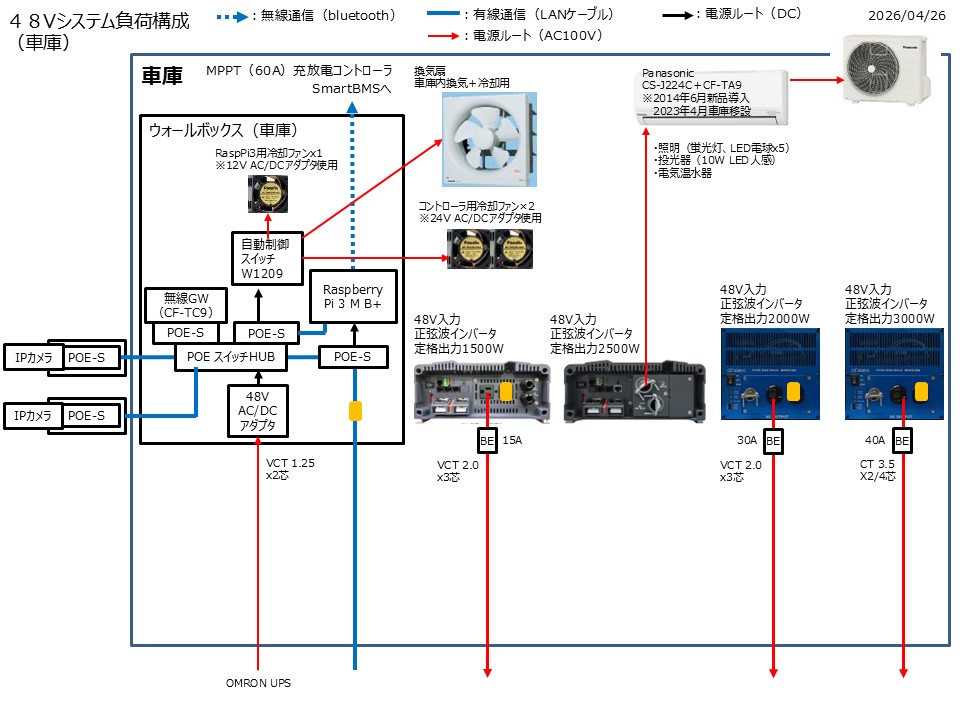

　４８Ｖシステム負荷構成（車庫）の変更前後

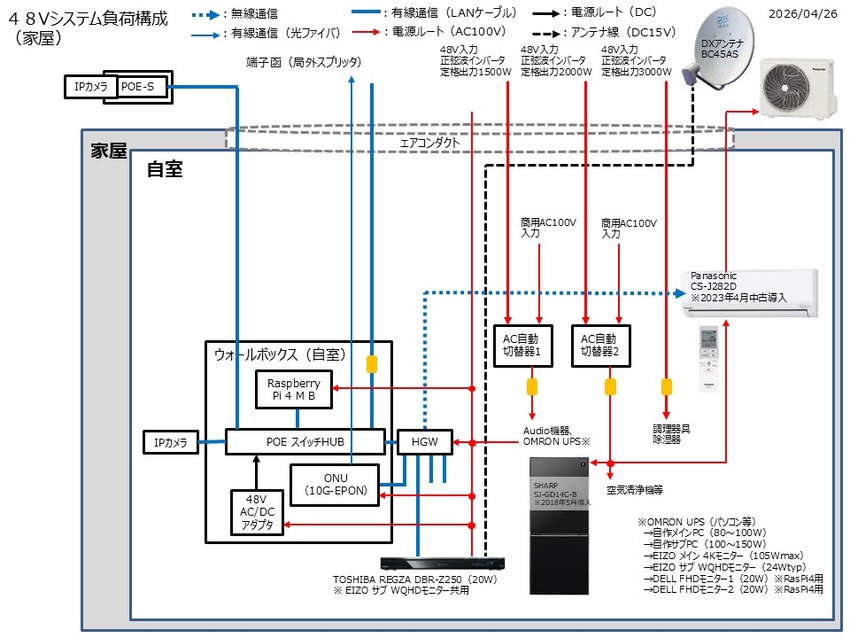

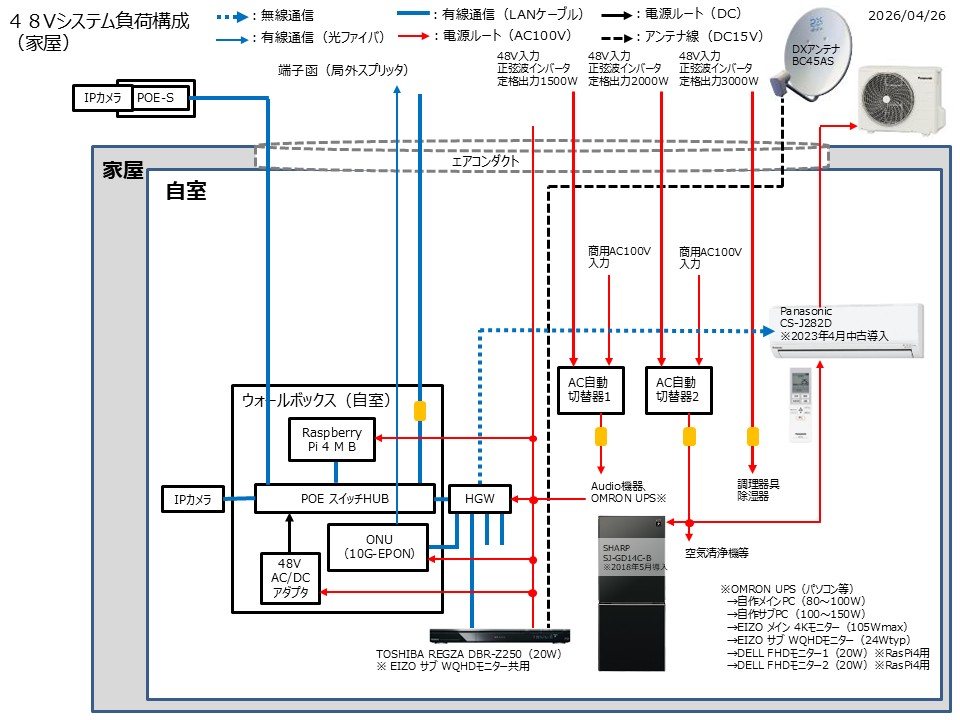

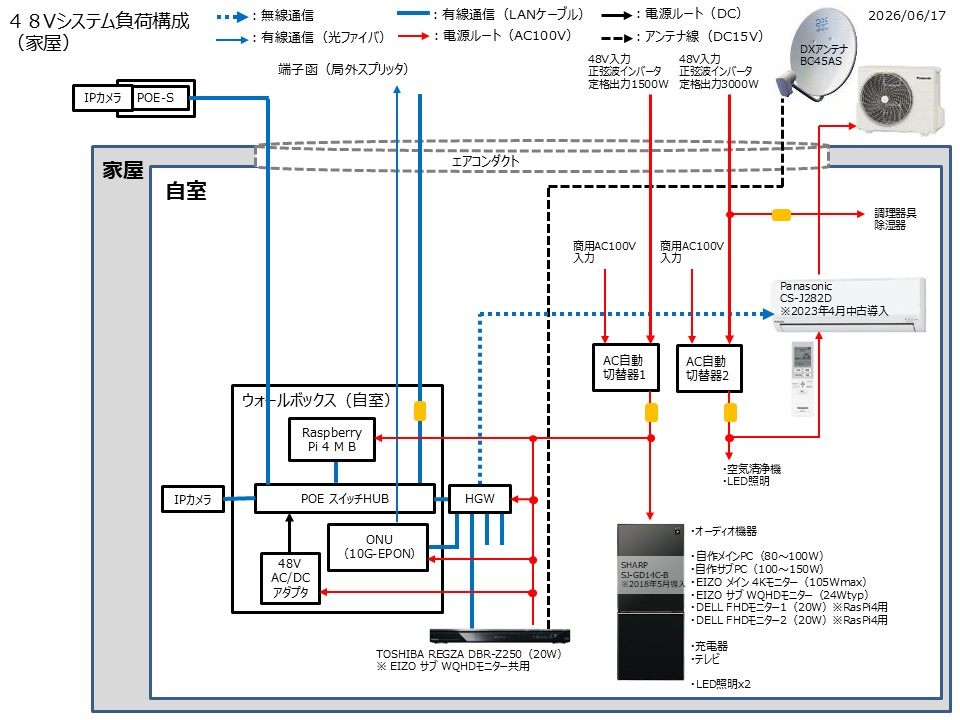

　４８Ｖシステム負荷構成（家屋）の変更前後　

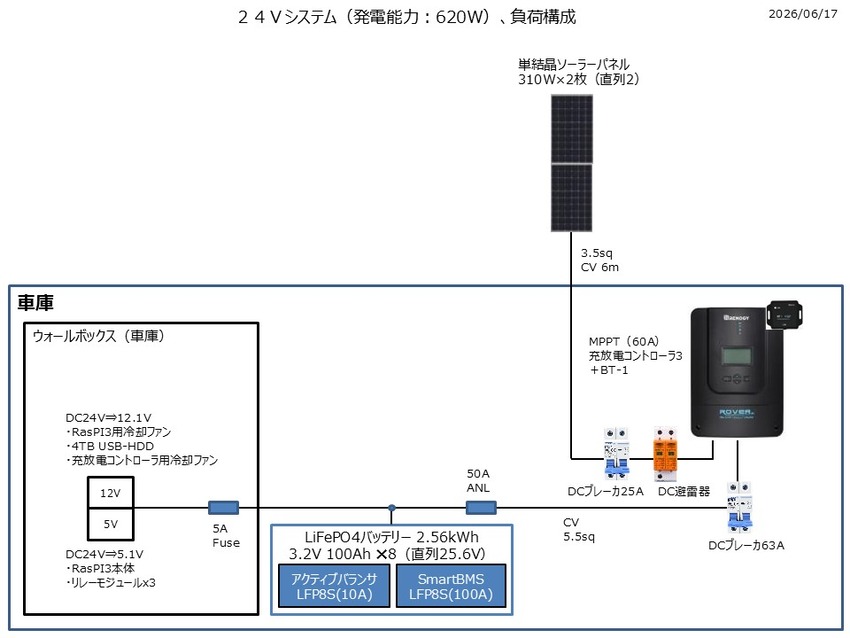

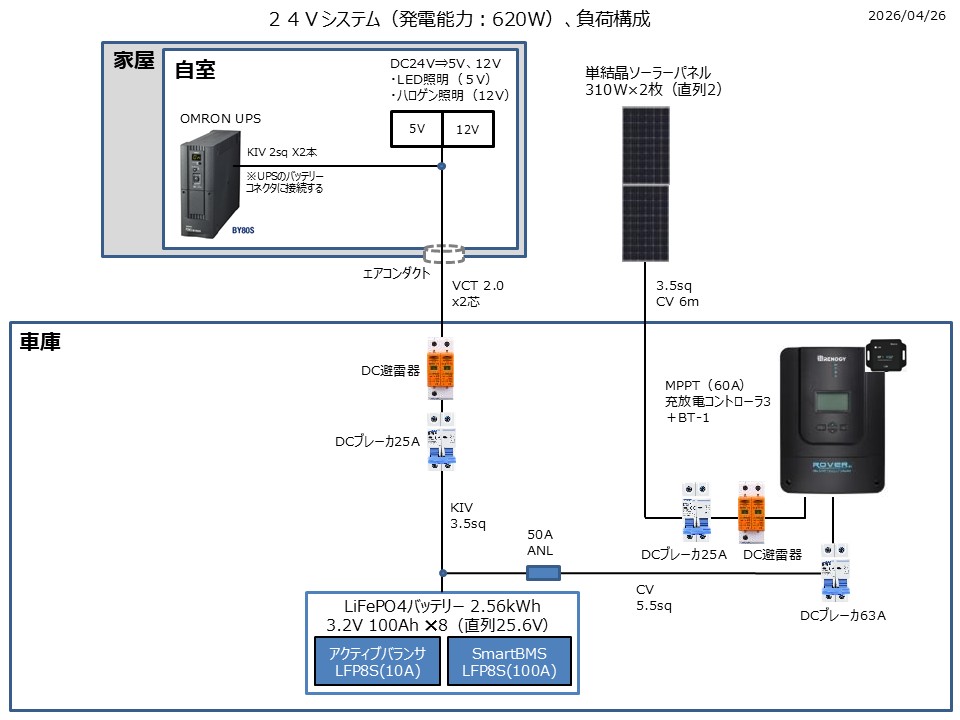

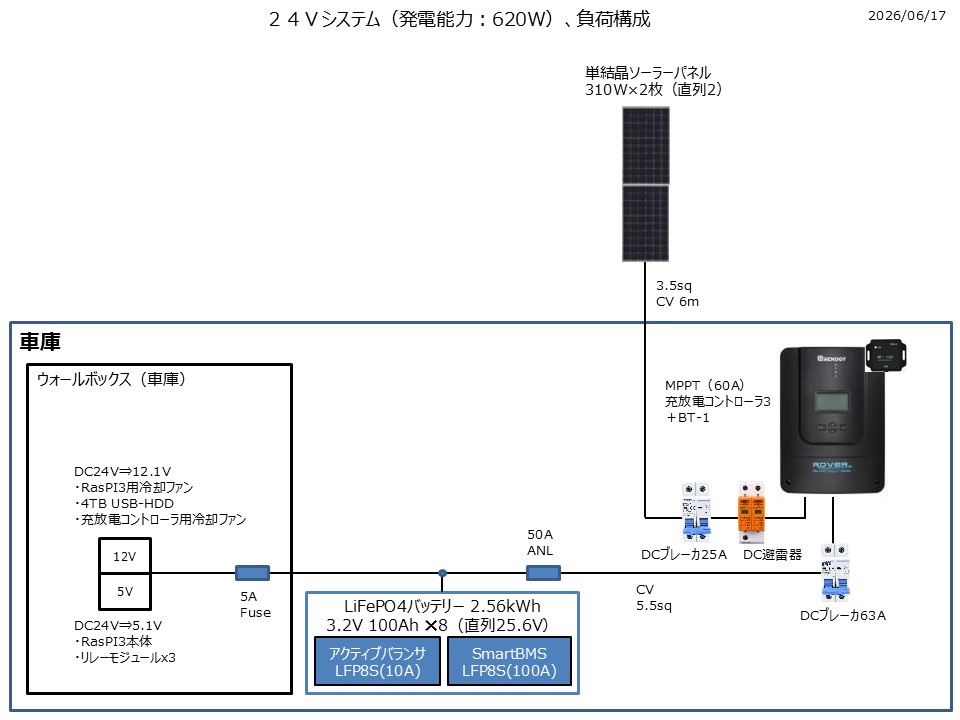

　２４Ｖシステム構成の変更前後、後に記載の理由でＵＰＳは廃止、伴って２４Ｖの自室引込みを廃止

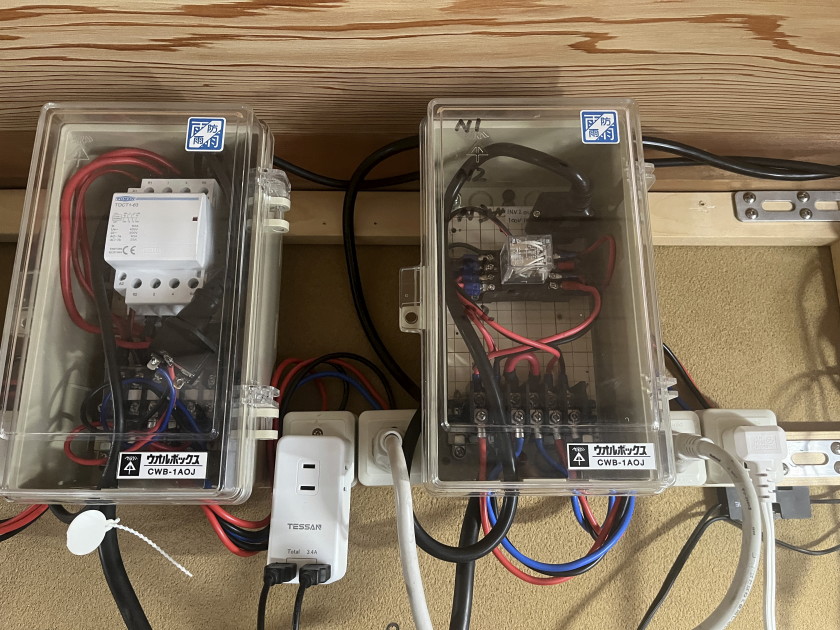

　また、家屋のＡＣ自動切替器について、大容量化（63A）しました（左）、念のためお試しで片方だけ交換しました。運用状況が良好で有れば右側も交換します。
　左の大容量リレーは切替時間がＵＰＳ並みのようで、切替に伴う瞬断対策で利用していたＵＰＳを廃止して構成を簡略化しました。
　自室にＵＰＳ用に２４Ｖの引き込みに使用していたＣＴケーブル（本来は屋内引き回し用）の被覆が天然ゴムのために裂け割れなどの劣化が著しかったので同じく廃止のちょうどいい機会でした。屋外で使う場合はＶＣＴケーブル以上でないとダメですね。

　RaspberryPIに接続しているリレーは以下OS上のコマンドでON、OFF制御できます。

・３台のインバータのON制御コマンド

　しばらくは自室から手動制御で運用しますが、今後この仕組みを使ってどのタイミングで自動制御するかを含めてソフトウェアの作り込みをしていく予定です。
　バタつき対策以外に自動で天気予報の情報を収集して適切なタイミングで独立・商用切替を自動で行ったり、そこにＡＩを絡めて効率的にインバータの起動停止を判断して制御するとか・・・いろいろと今後の妄想は広がります。
