２０２６年４月１９日（日）

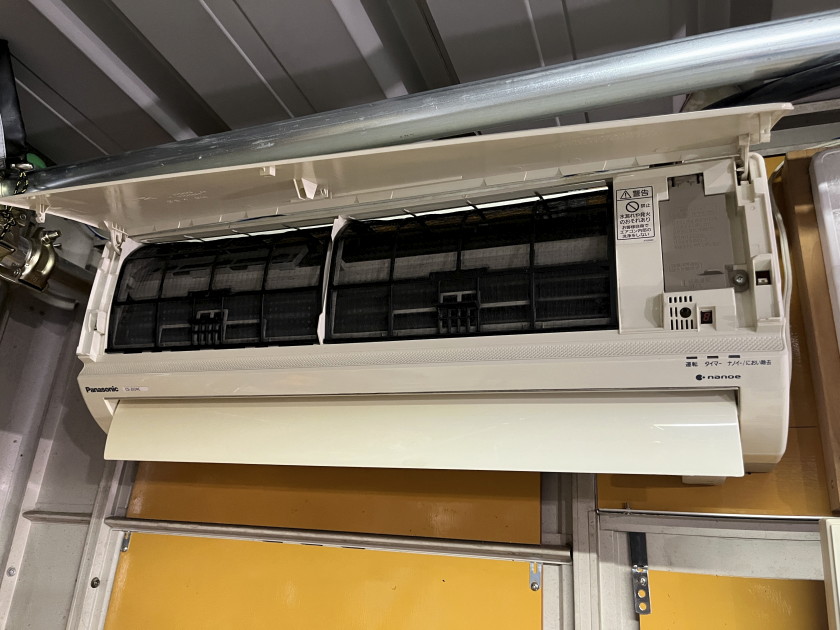

　先日、自室エアコンの分解洗浄でPanasonic　Jシリーズ・エアコンの分解清掃のコツがわかったので、ついでに車庫に移設した旧自室エアコンも分解清掃もしました。

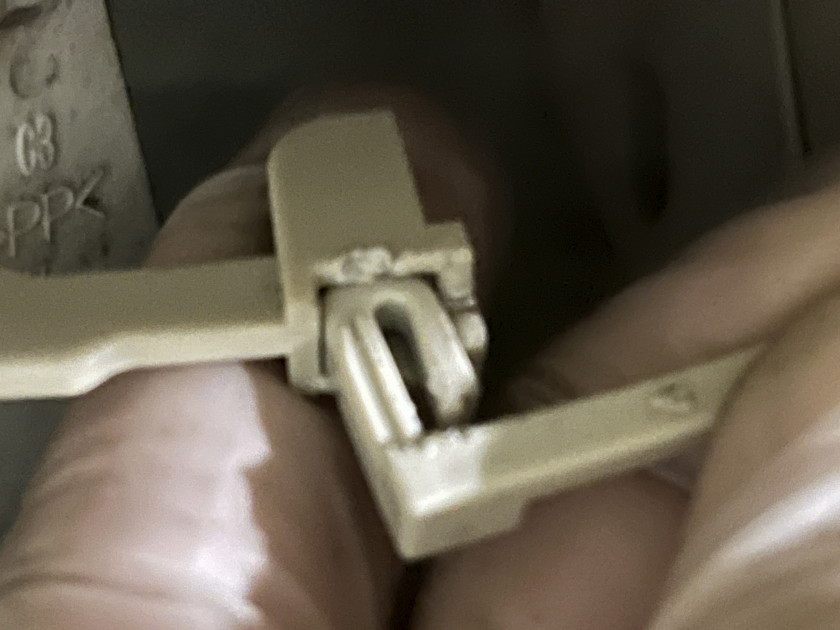

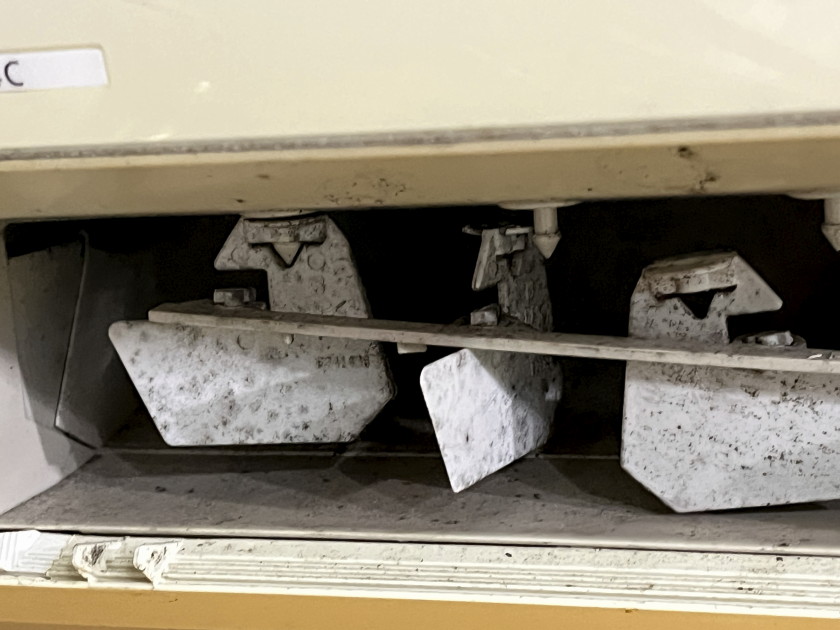

　左右ルーバーの上部をまっすぐ下に引っ張って10か所取り外します。

　上下左右ルーバー取り外し完了

５．ドレンパン取り外し

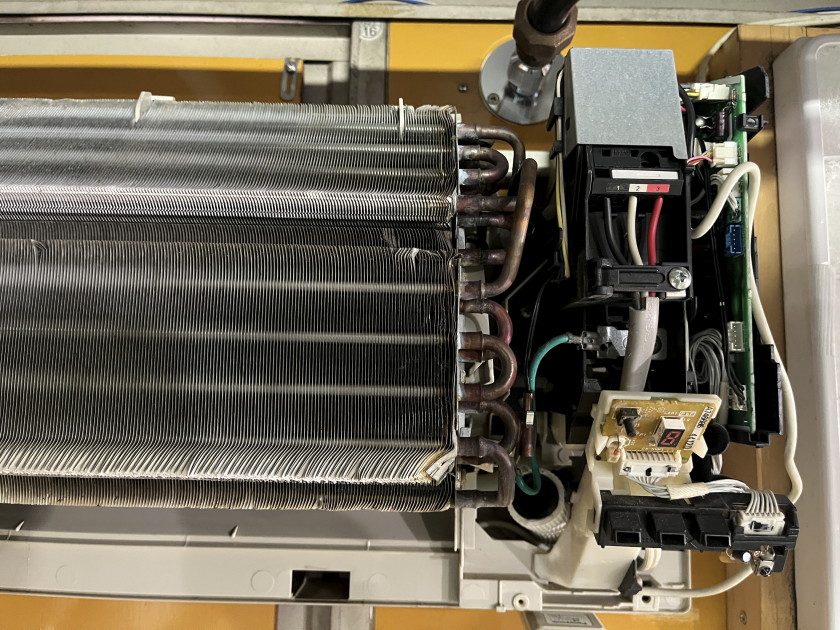

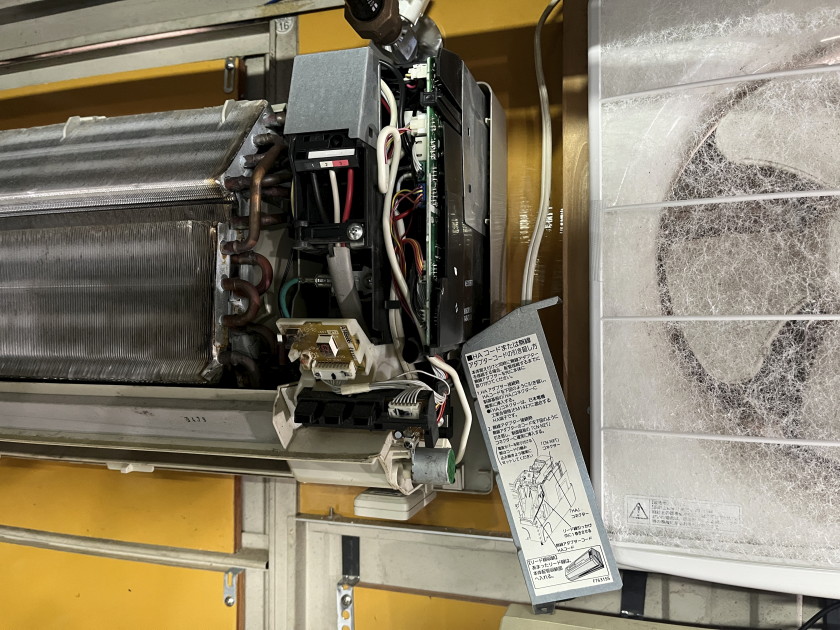

　ドレンパンの右に付いている２つの駆動部を基板BOXのカバーを取り外して（下の爪から外して上に引き上げる）から、基板についている２つのコネクタを抜く
　左右それぞれの２か所の熱交換器固定ビス２つを外す、左側下のビスはドレンパンに隠れているので、ドレンパンを引き抜いてから取り外す必要がある
　ドレンパンを引き抜くとき、ドレンホースを引き抜く
※ドレンホースは、この機器は引き抜くだけですが、自室エアコンのような最近の機器だとビスで固定されているので多少手間取ります

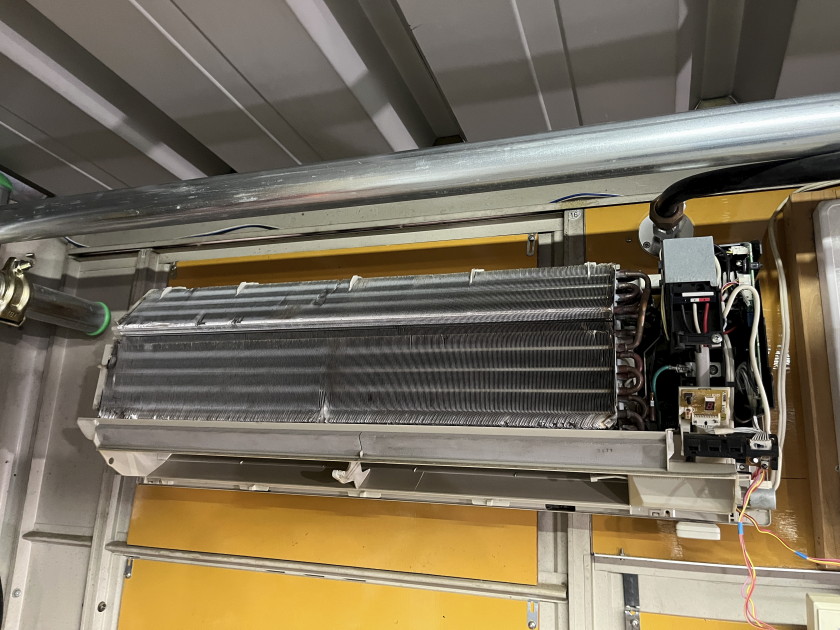

６．ファン取り外し

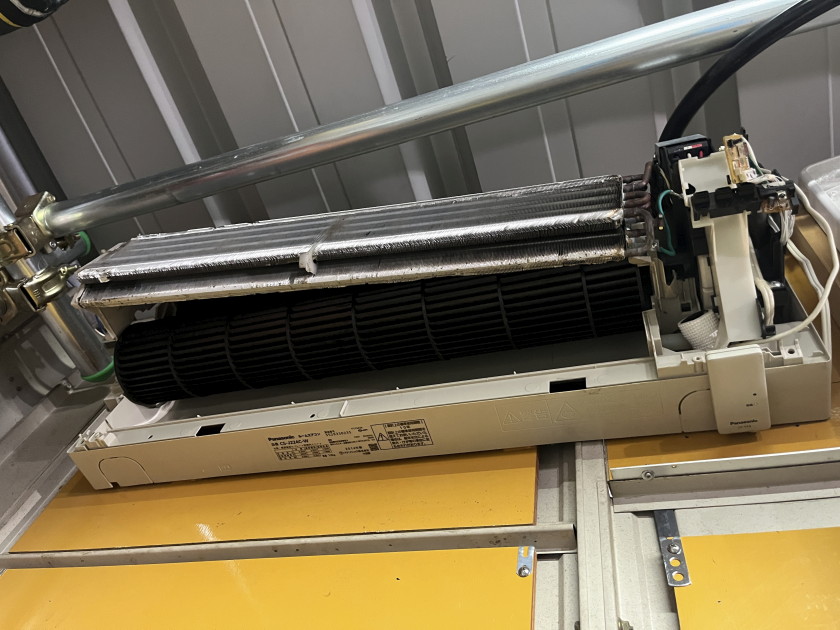

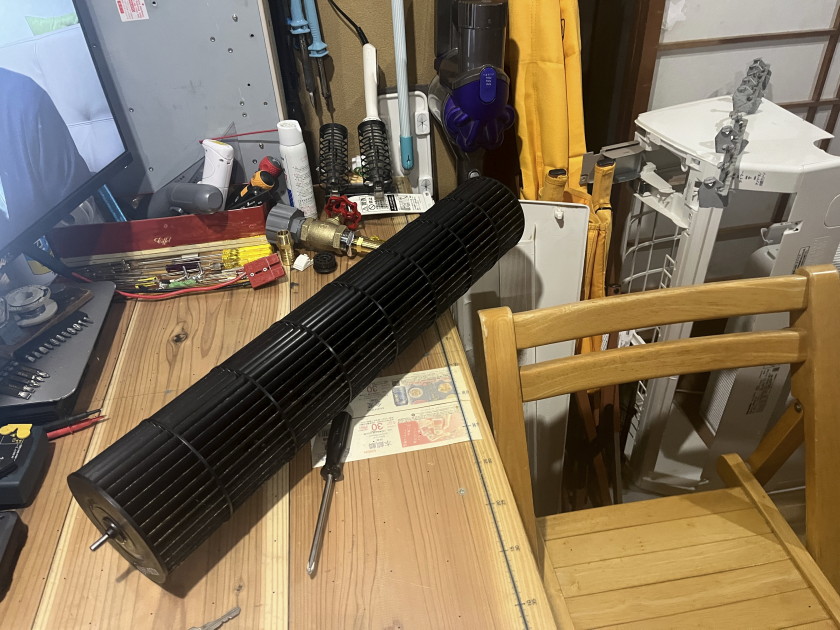

　クロスフローファン（シロッコファン）は右のボルトを緩めて左にずらし熱交換器を持ち上げつつ、左の軸受けを手前下に引き抜くように動かし右側の軸から抜く
７．洗浄

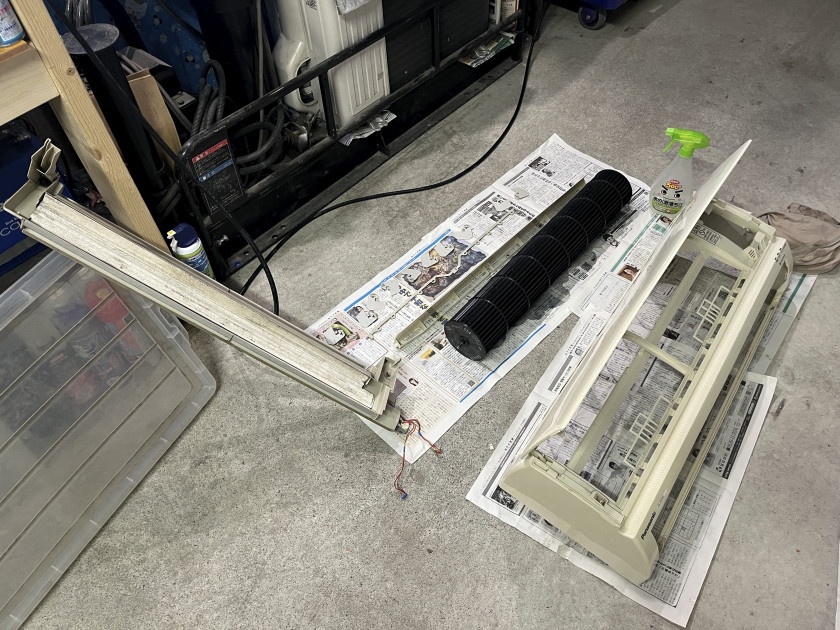

　前面パネル、化粧パネル、上下左右ルーバー、ドレンパン、クロスフローファンの黒カビを拭き取った後、ファンはお風呂場で徹底洗浄しました

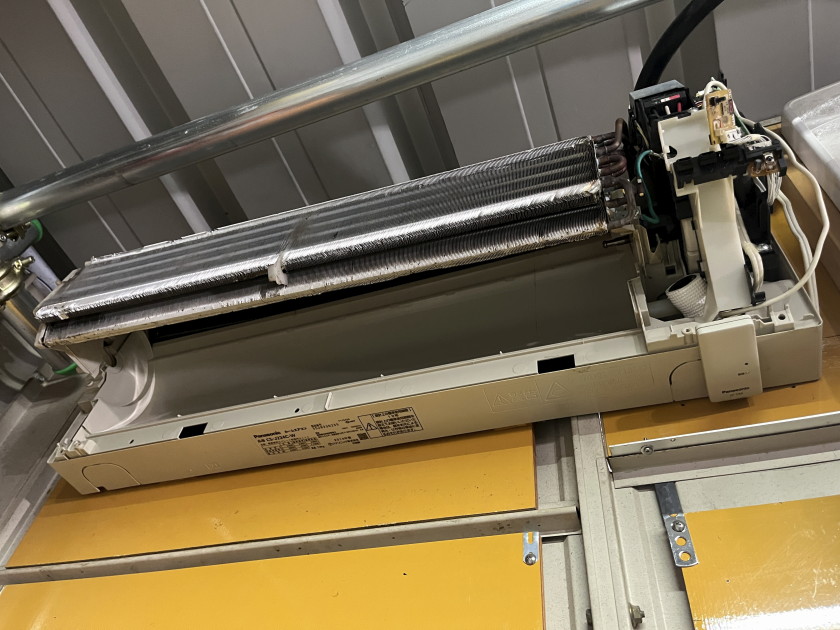

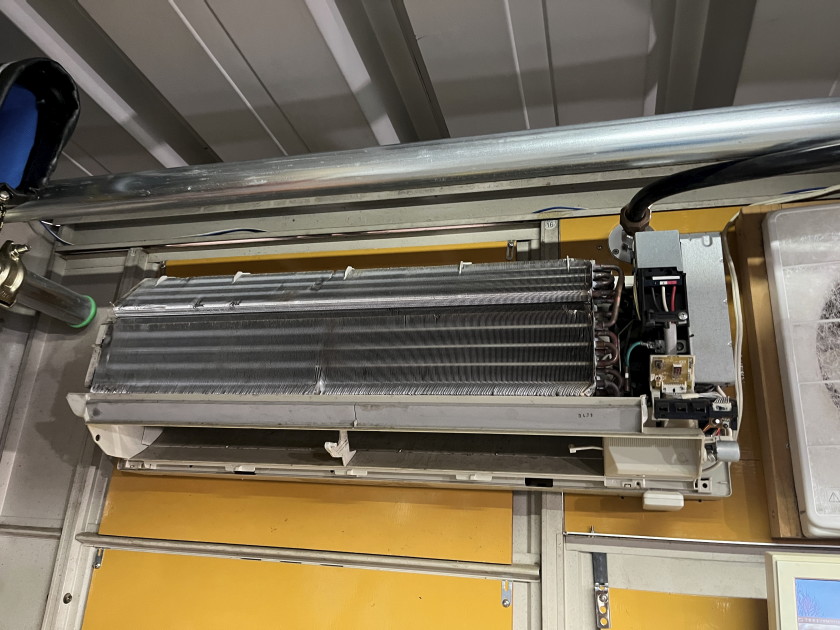

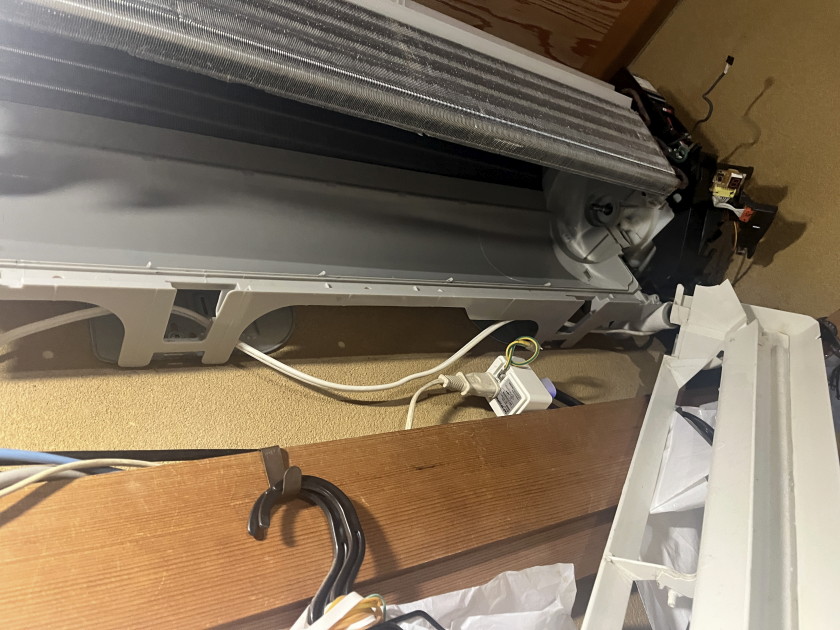

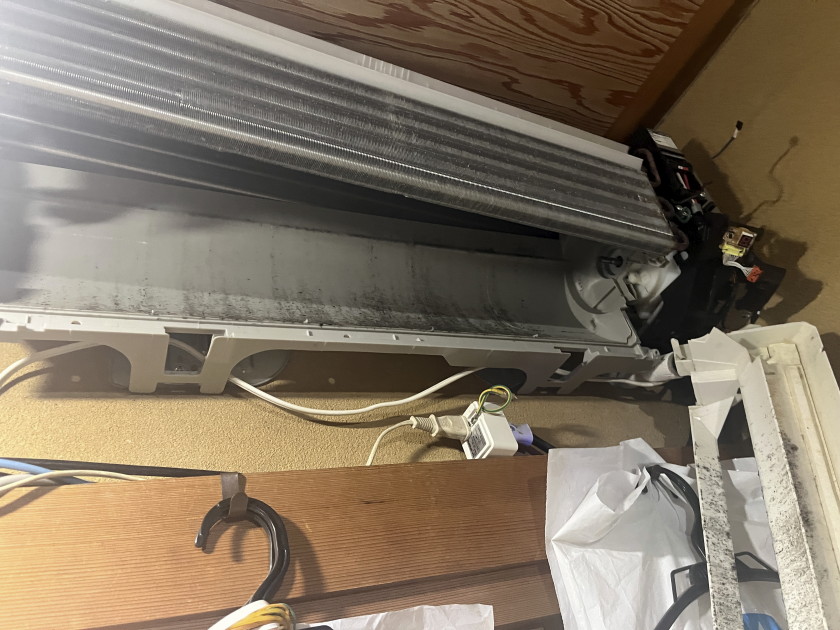

　本体内側を清掃

７．取り付け
　ファンを取付

　右側のファンのボルトを左右適切な位置で締めて固定、左側の熱交換器固定ビスを取付

　ドレンパン取付前

　ドレンパン取付後、右のドレンホースの差込には、作業スペースが狭く結局手間取った

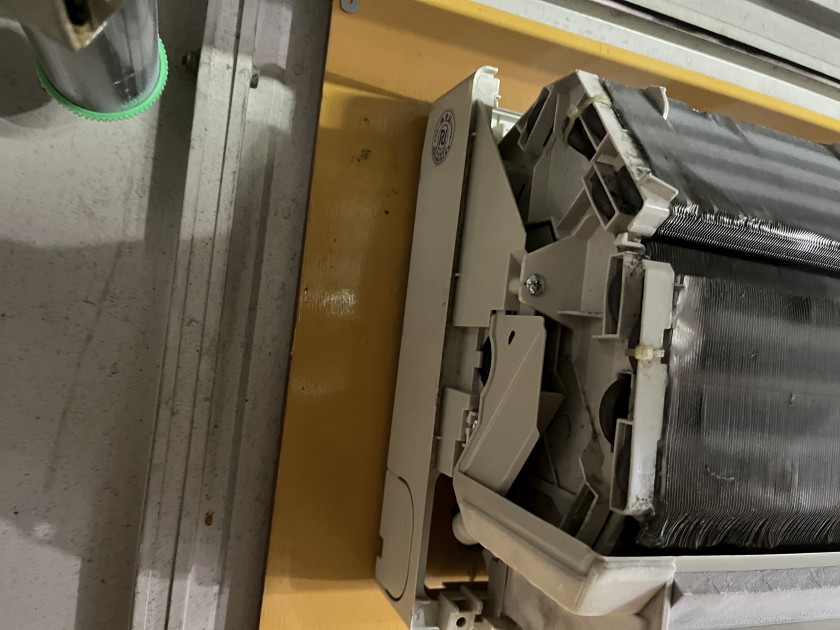

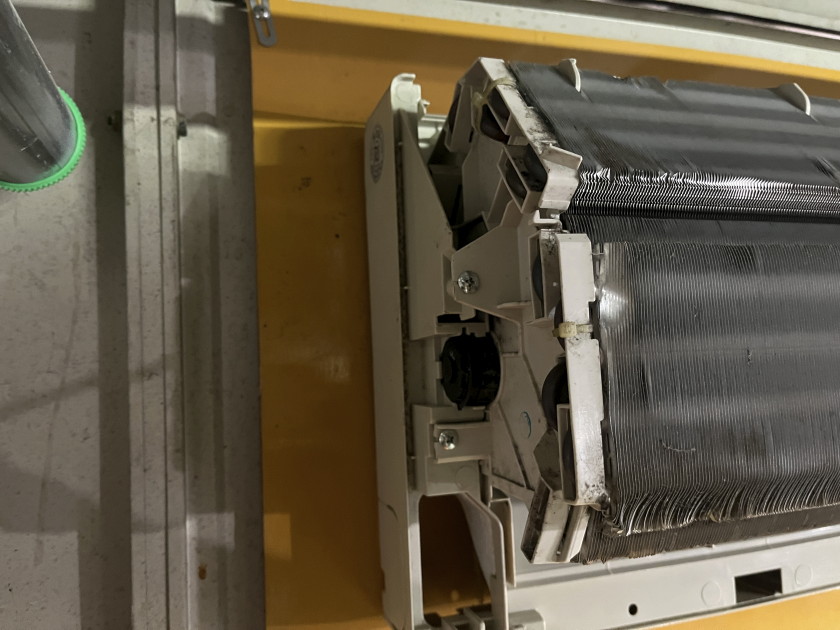

　ドレンパンの左側、ドレンパンは化粧パネルと一緒に固定される構造なので、まだユルユルです

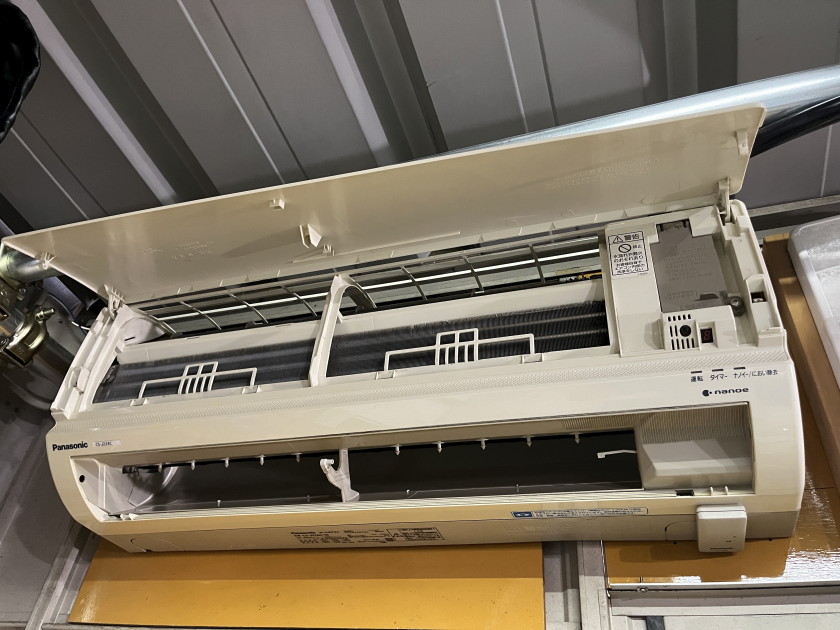

　前面パネルを化粧パネルに取付けてから、化粧パネルは、本体に上は３か所爪で固定、下２か所ドレンパンと一緒にビスで固定されます

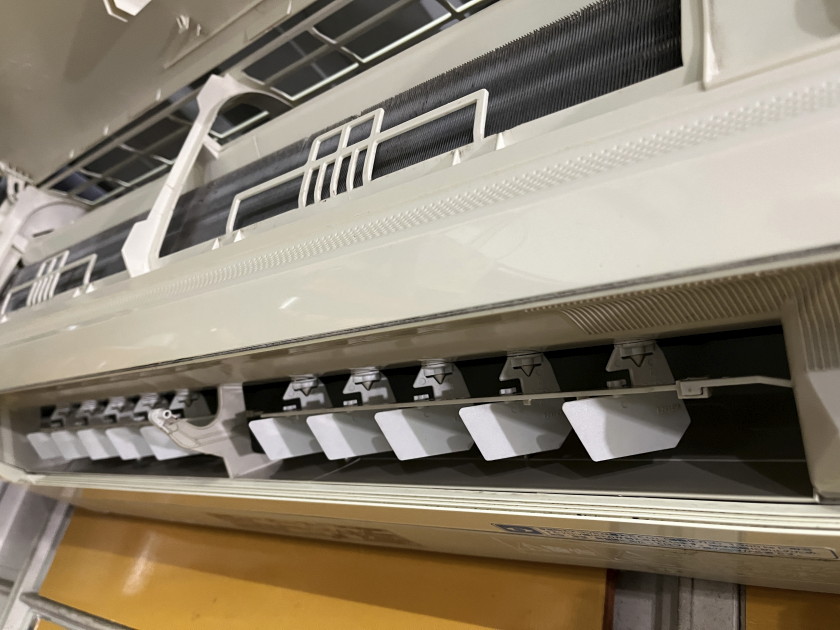

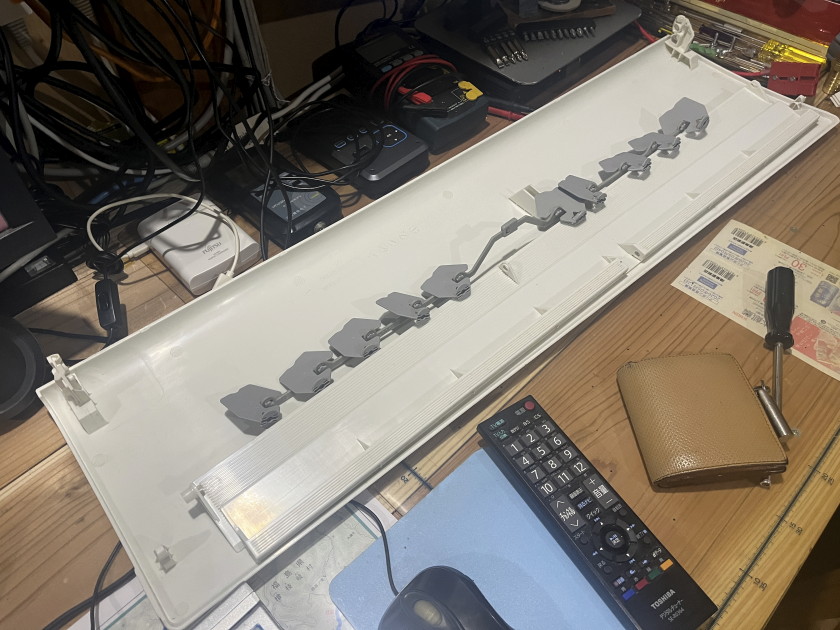

　左右ルーバー取付

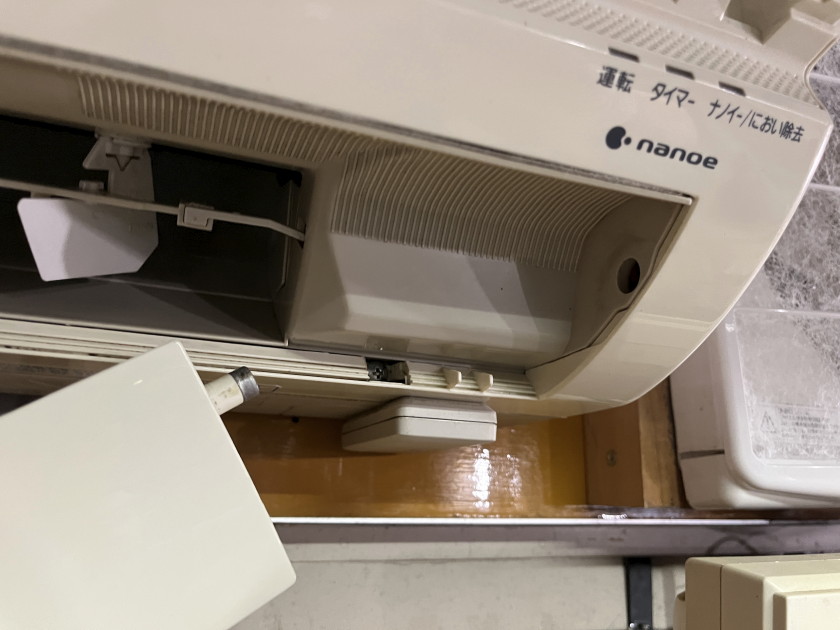

　上下ルーバーの右には、金属のカバーがあり簡単に取れやすいので無くさないように右側の駆動軸に差込、中央と左側にルーバーを少し変形させて差し込みます

　古いフィルターのようなものが付いていましたが、汚れていたのでトレイだけ残し捨てました

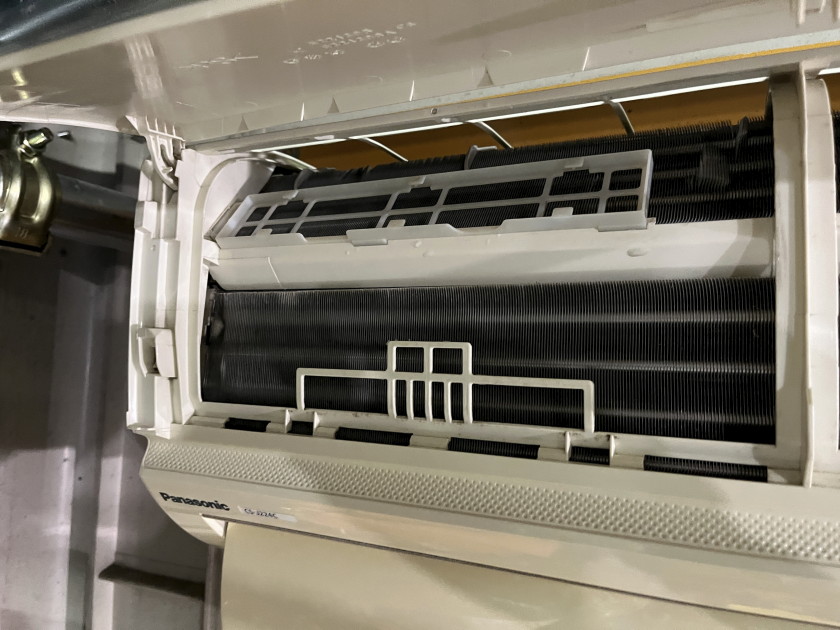

　洗浄したフィルター取り付け

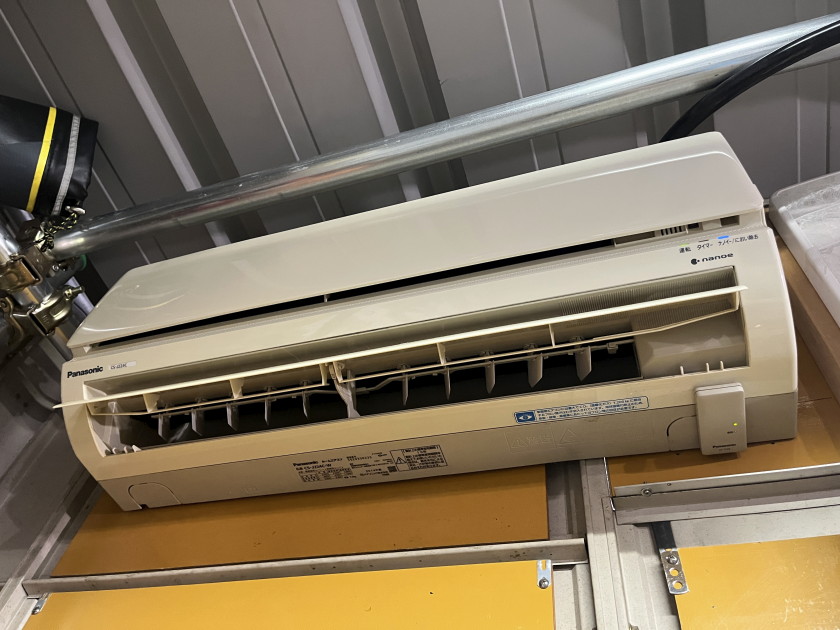

　コンセント差し込んで試運転

　車庫で使うのもったいないくらいにきれいになりましたが、この夏も車庫内である程度快適に作業ができそうです
