100Wパネル18枚で構成したアレイを300Wクラスのパネルに入れ替えました。

⇒前回記事：「車庫屋根ソーラー発電システム６３（２４Ｖコントローラ変更）」



２０２６年２月２１日（土）

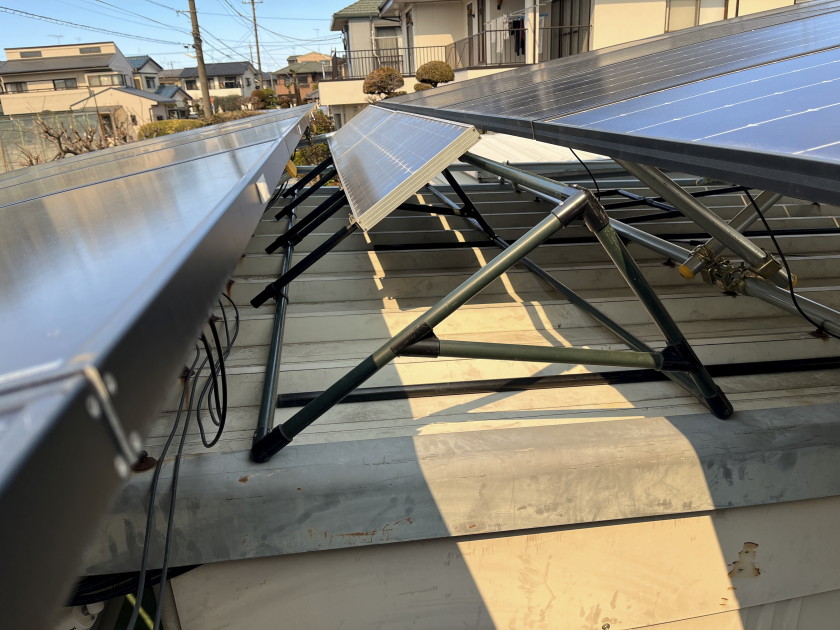

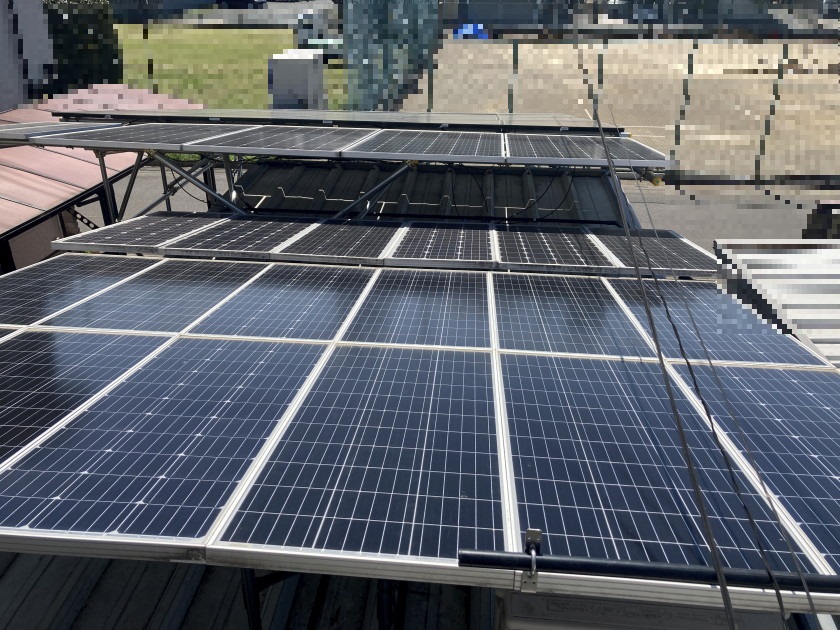

　変更前の、手前100Wパネル18枚、310Wパネル4枚を撤去します。

　撤去完了。撤去中の発電は奥のパネルでまかないます。

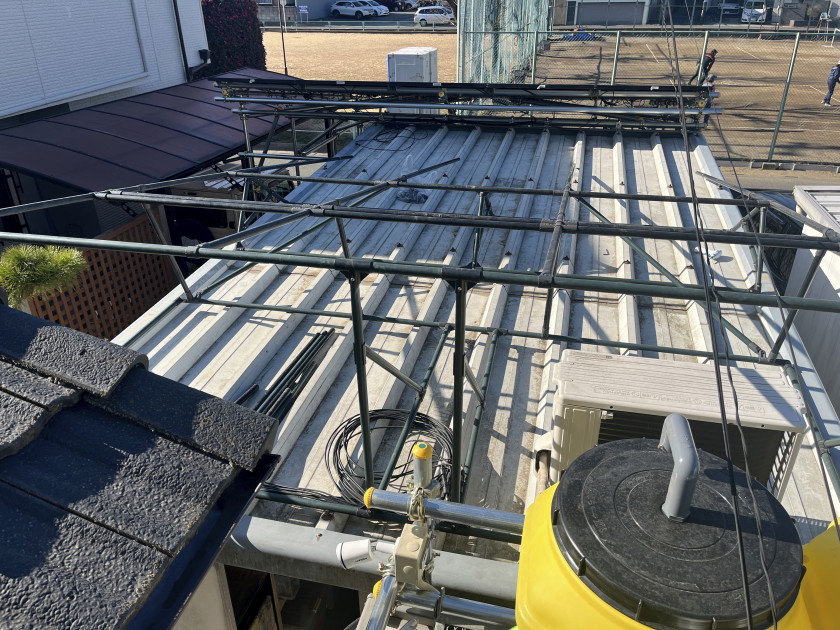

　大部分のイレクターパイプを撤去。

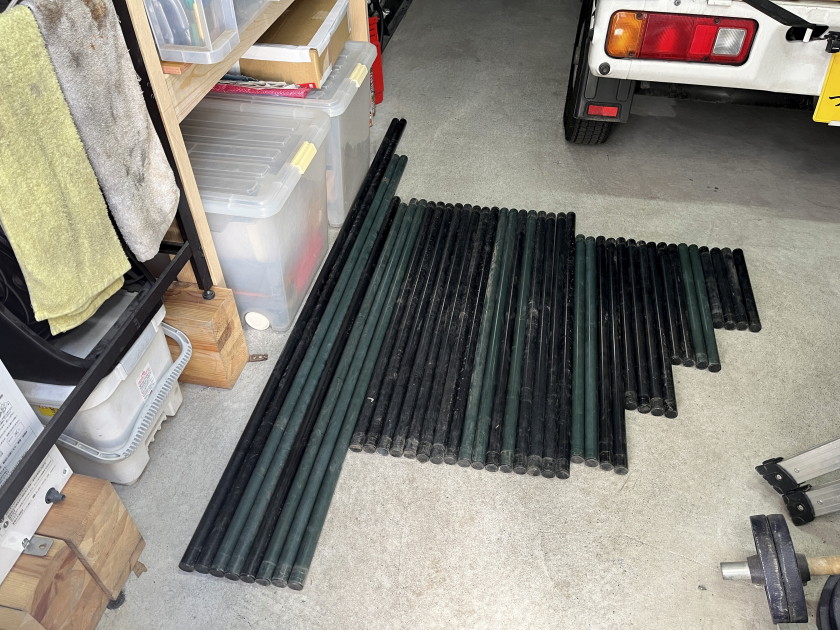

　撤去したイレクターパイプ。（4mのパイプ4本は外に置いてあります）

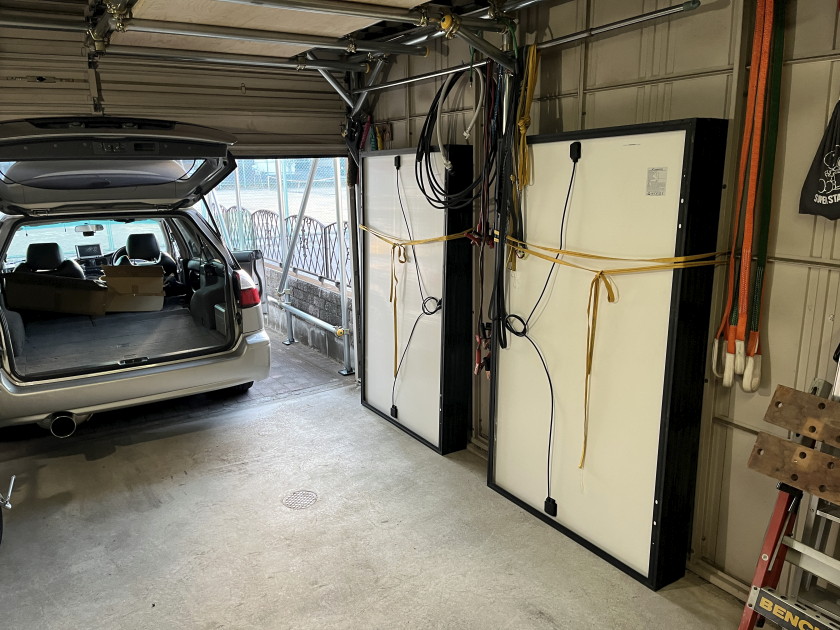

　中古の330Wパネル10枚を1/21にレガシイの荷室に積んで10枚搬送しました。全部で2万円ちょっとと格安でした。


２０２６年２月２８日（土）

　車庫屋根の錆びたボルトに固定します。

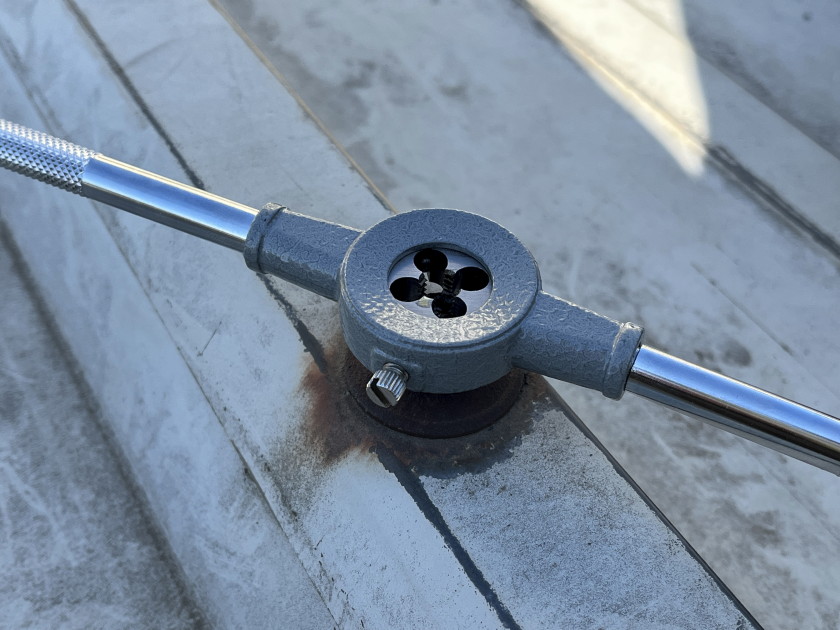

　ネジの切り直し。

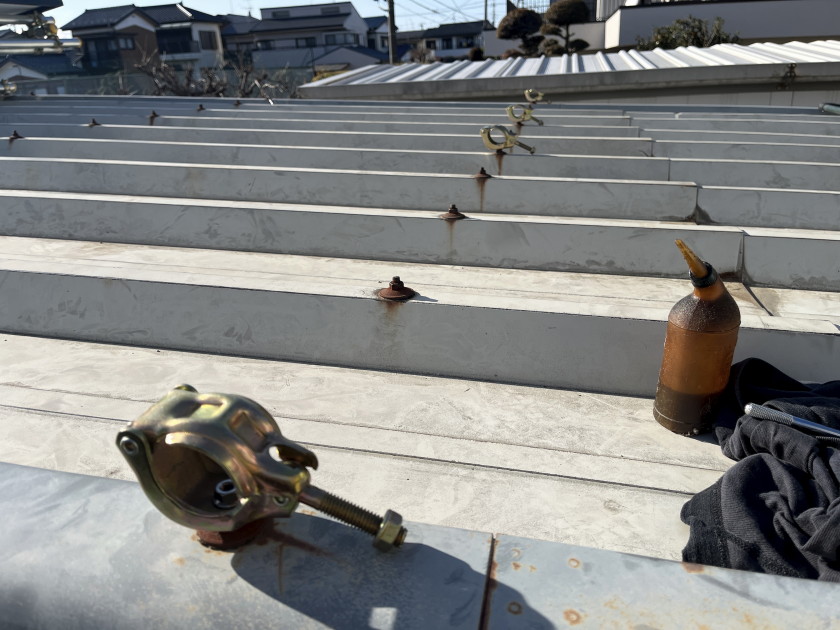

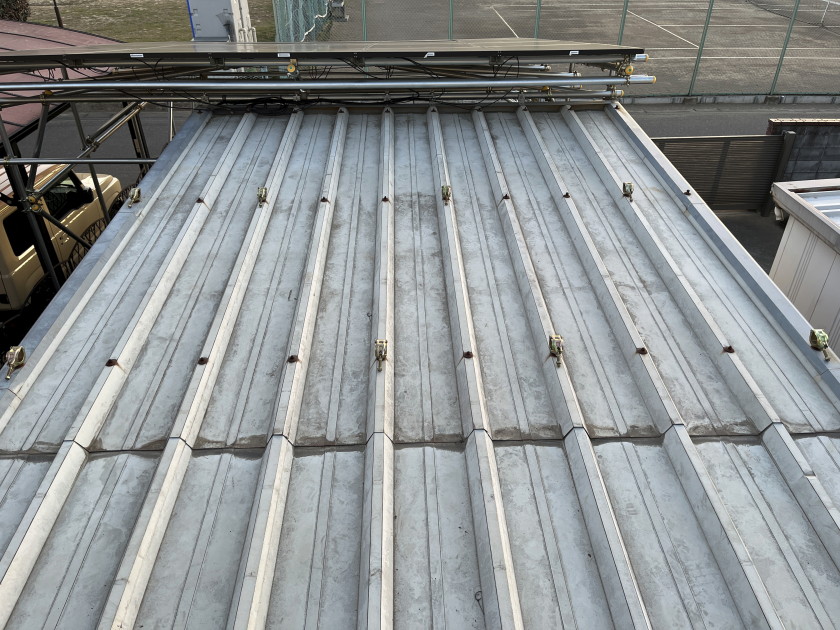

　こんな感じで穴有単クランプを取り付けました。

　一部ボルトが短くて取り付けられない箇所あり。


２０２６年３月１日（日）

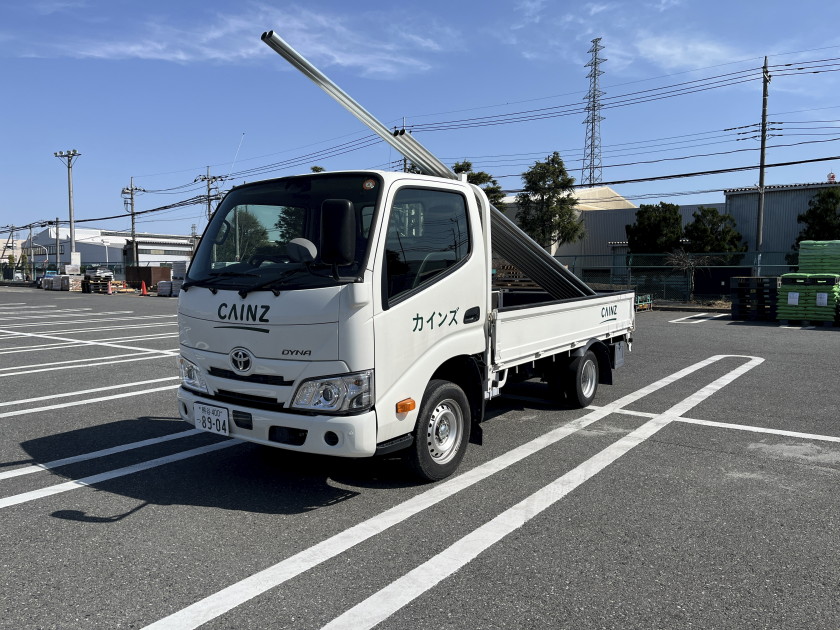

　追加の単管パイプを購入。

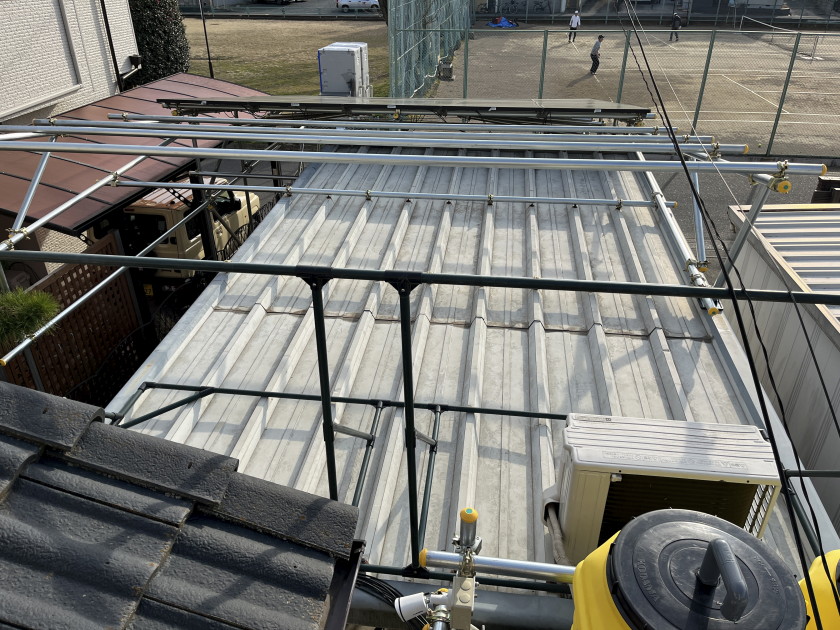

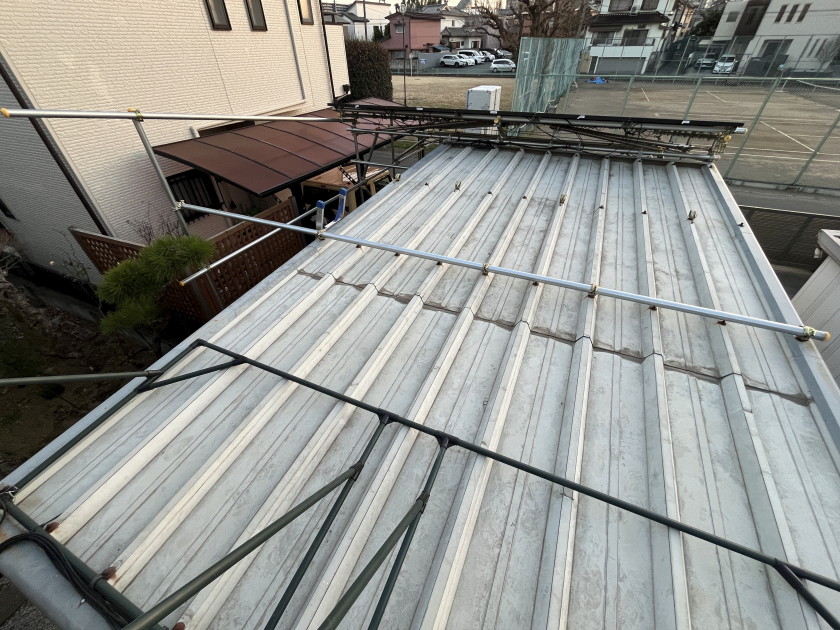

　仮組してみる。


２０２６年３月７日（土）

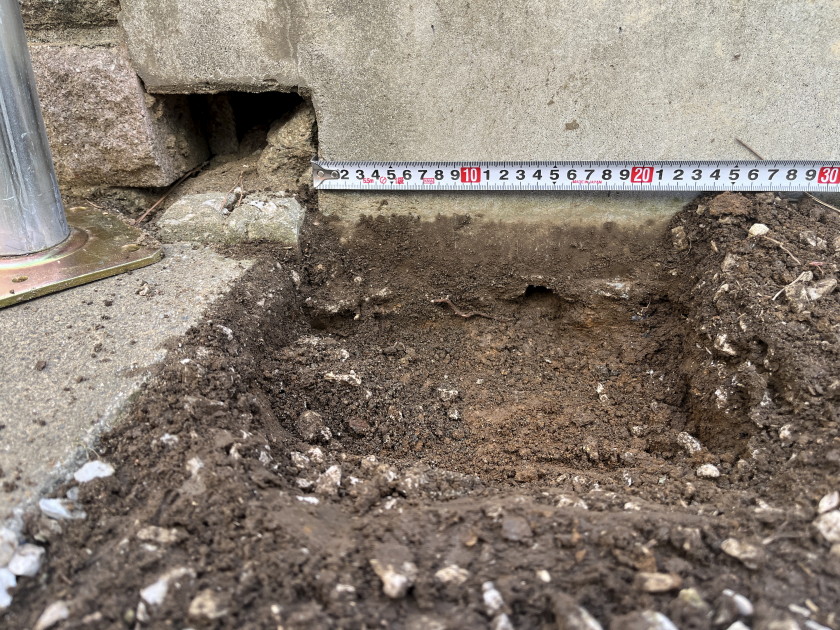

　前週基礎の位置決めができたので基礎を構築します。

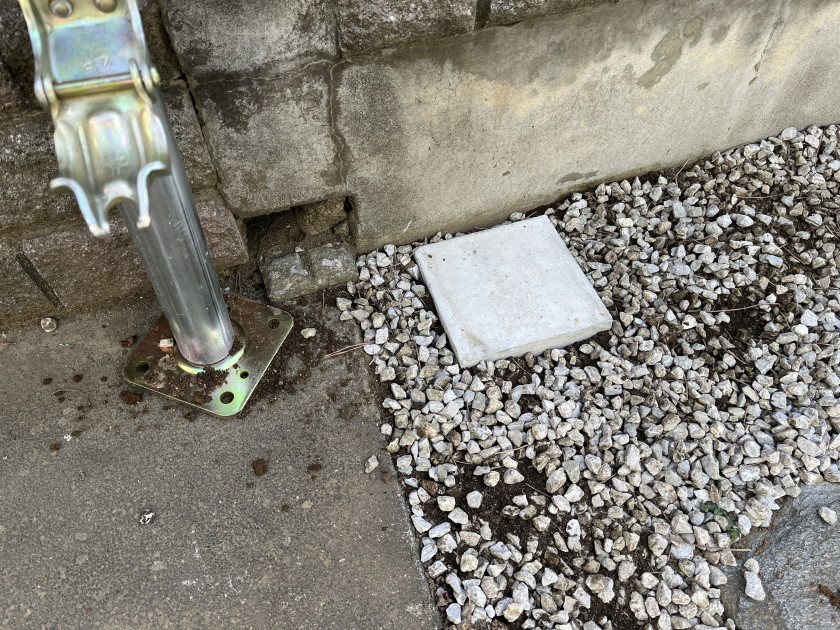

　ピンコロを埋め込んで基礎完成。

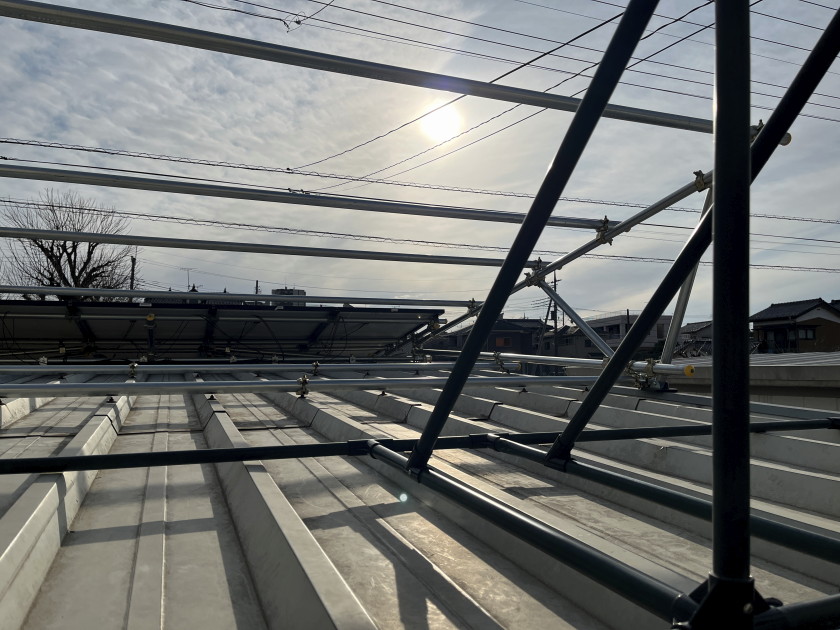

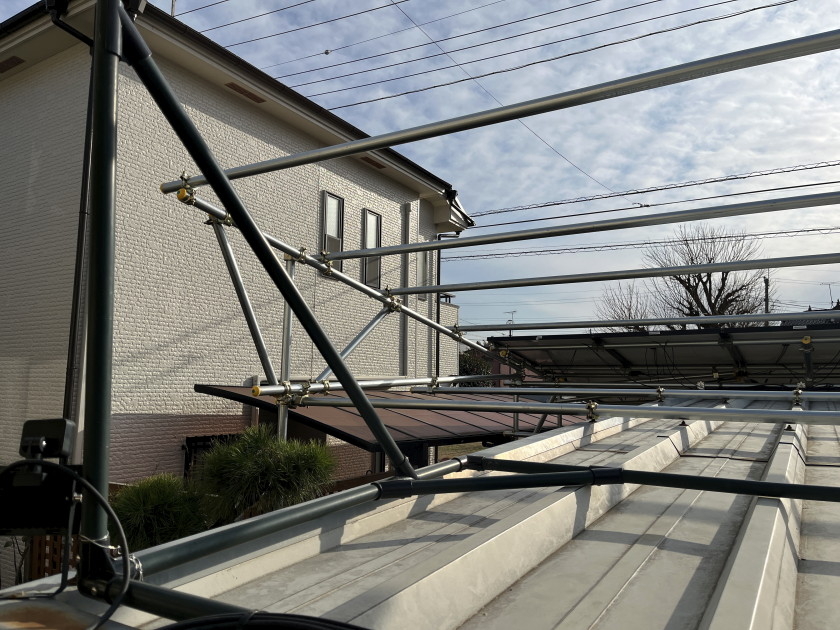

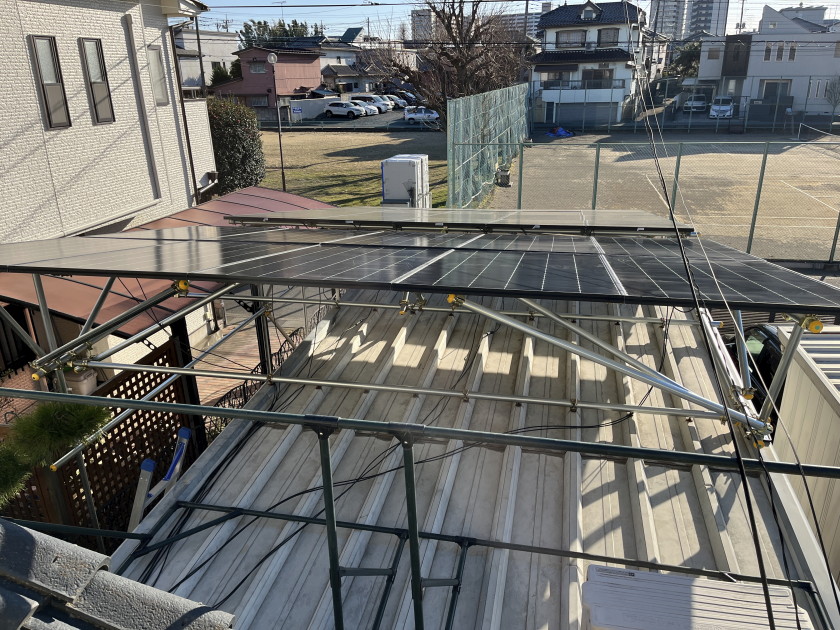

　パネル取付の梁を仮組。パネルを取り付けるときに調整します。






２０２６年３月８日（日）

　330Wパネル10枚取付完了。２人がかりで午前中にすべて載せられました。


２０２６年３月１３日（金）

　手前に元々24Vシステムで使用していた310Wパネル2枚を取付。


２０２６年３月１４日（土）

　大量に花粉飛んでる～。

　元々12Vシステムで使用していた55Wパネル2枚も取付。併せて全体的に配線の固定も実施しました。



【変更部分の構成】

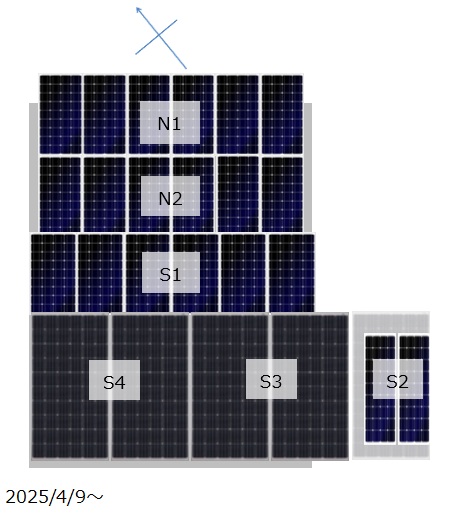

　上面配置図変更前。

　上面配置図変更後。変更前のS2、S3以外はすべて利用終了です。※S4は300Wクラスの予備パネルとして保管

　今回取り付けたパネルの仕様。

　側面図。

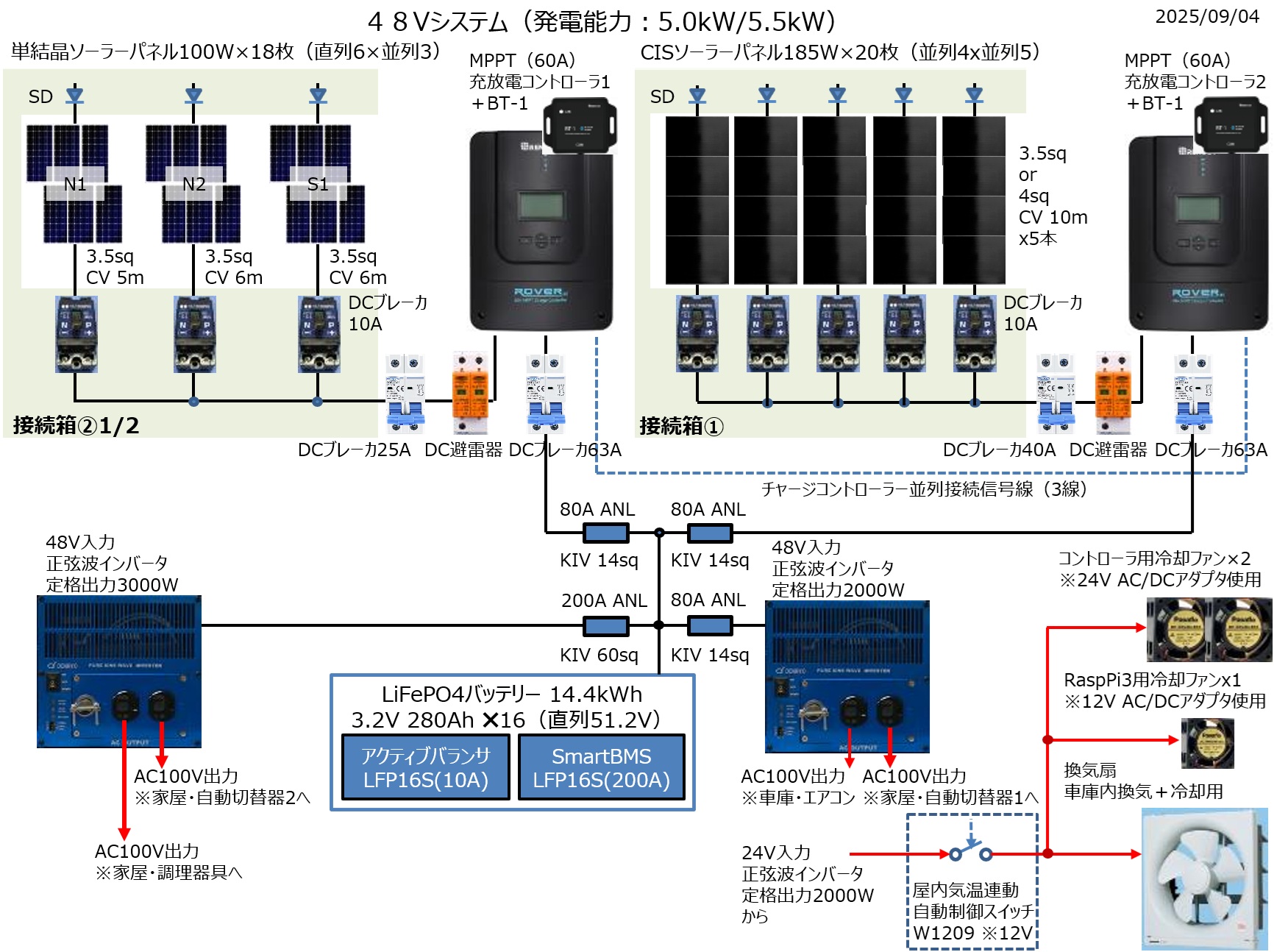

　48Vシステム変更前


　48Vシステム変更後。負荷のインバータ増やしました。

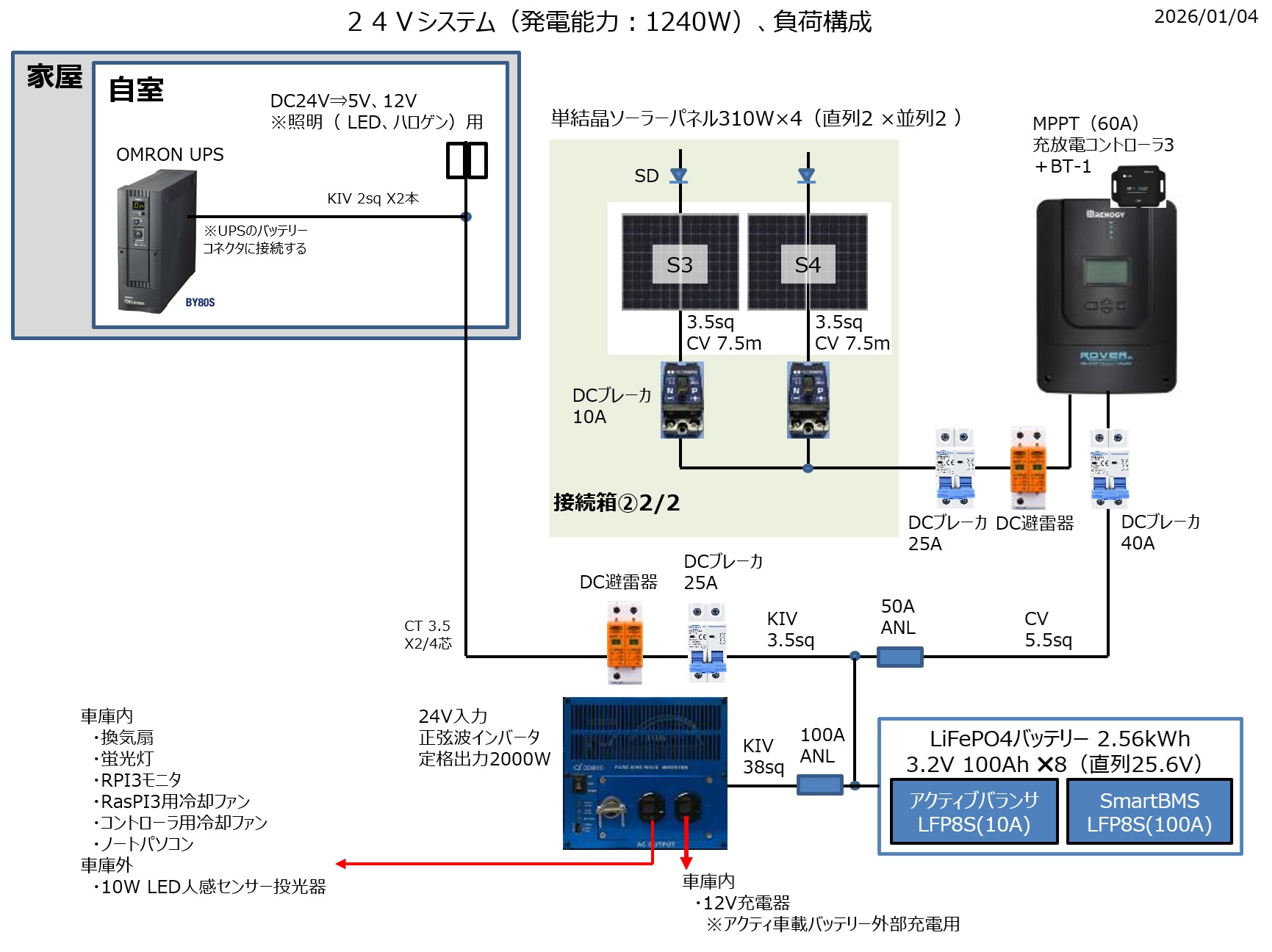

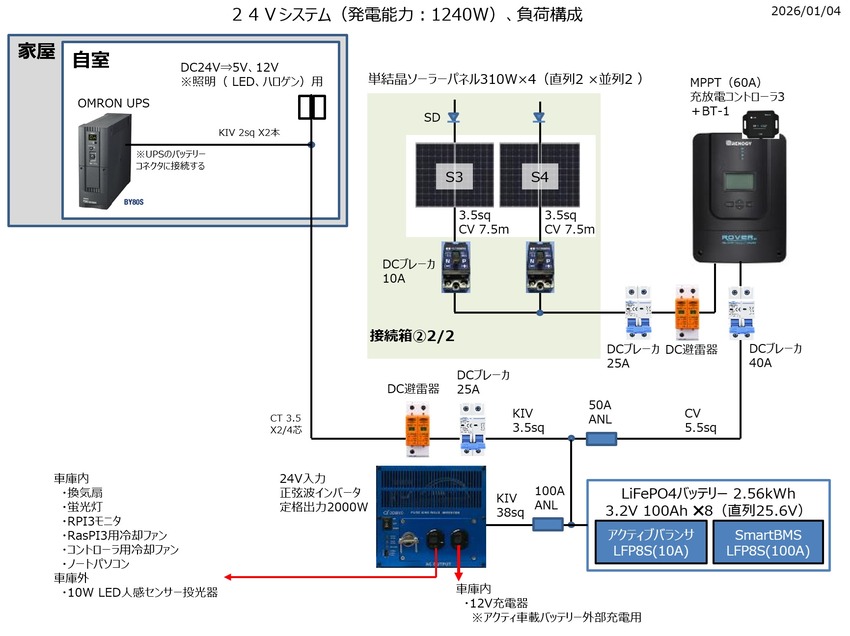

　24Vシステム変更前。

　24Vシステム変更後。パネルは48Vシステムの一部パネルと兼用にしています。24Vシステムは消費電力が少ないので、たまにつなぎ変えて充電する使い方にしています。

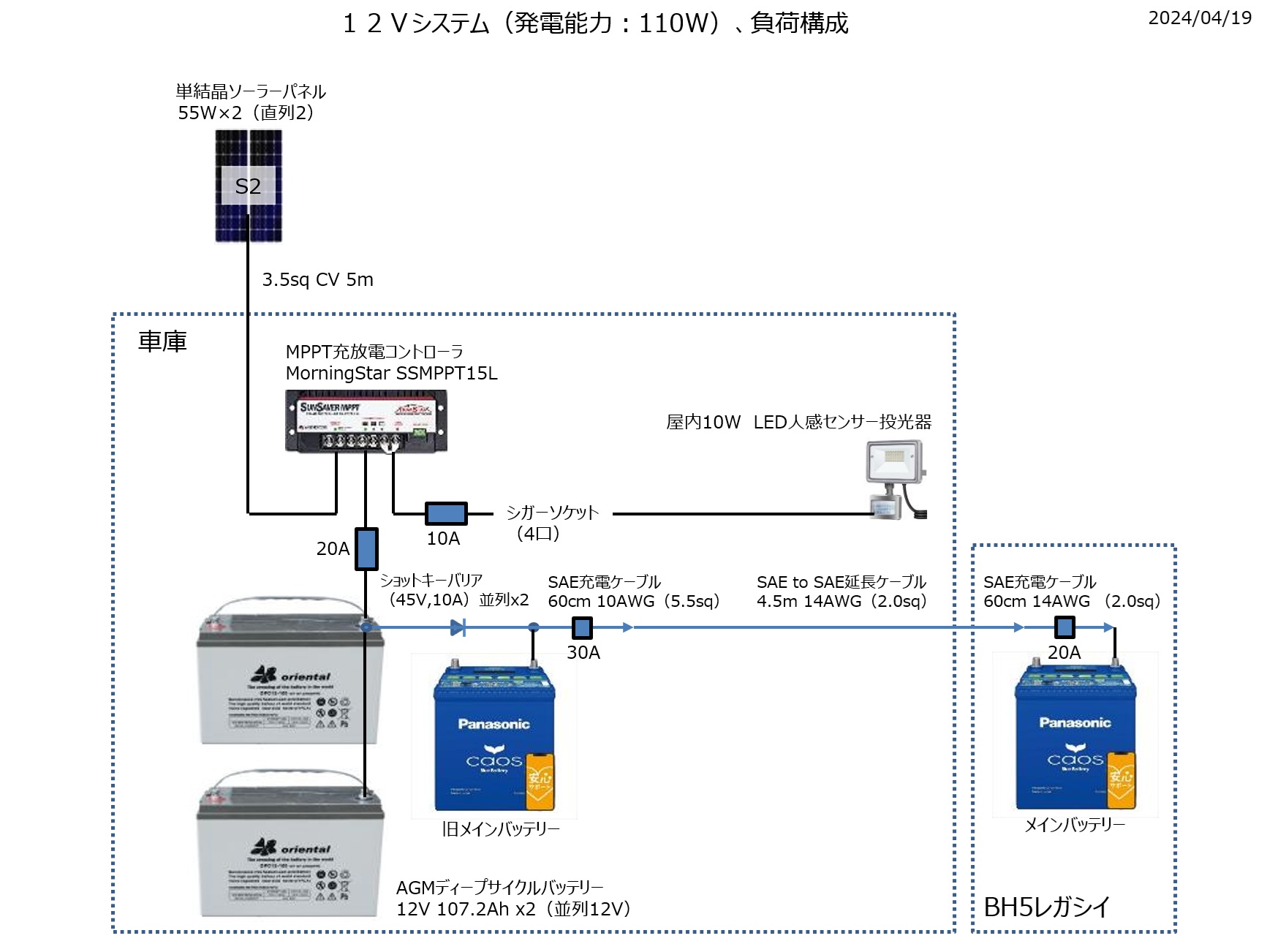

　12Vシステム変更前。

　12Vシステム変更後。3.5sq CVを310Wパネルの方に流用し、オーバースペックだったので0.75sq VFF 10m に変更、投光器を屋外の日や雨が当らない場所に移設しました。
