システム全体的に運用が安定していたこともあり、このカテゴリで久々の投稿になります。現在２４Ｖシステムで使用しているMPPT（40A）充放電コントローラを、４８Ｖシステムで使用している現用機２台の予備機としたい動機で、同型のMPPT（60A）充放電コントローラに入替えることにしました。年末セールでだいぶ安くなっていたことも入替えの動機になりました。

⇒前回記事：「車庫屋根ソーラー発電システム６２（車庫屋根フル積載）」




２０２６年１月３日（土）

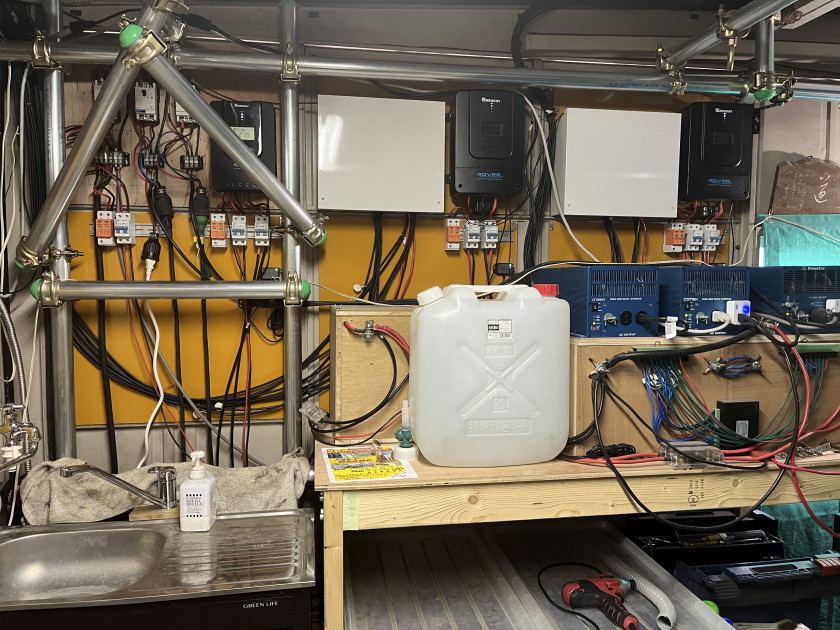

　入替前の状態。いちばん左のコントローラが２４Ｖシステム用です。真ん中が４８Ｖシステムのコントローラ１、その右がコントローラ２。
＃ちなみに、気になるくらい目立つ白いタンクは「毘沙門水」20リッターです。加熱調理用途で床に置くのは抵抗があったので・・・

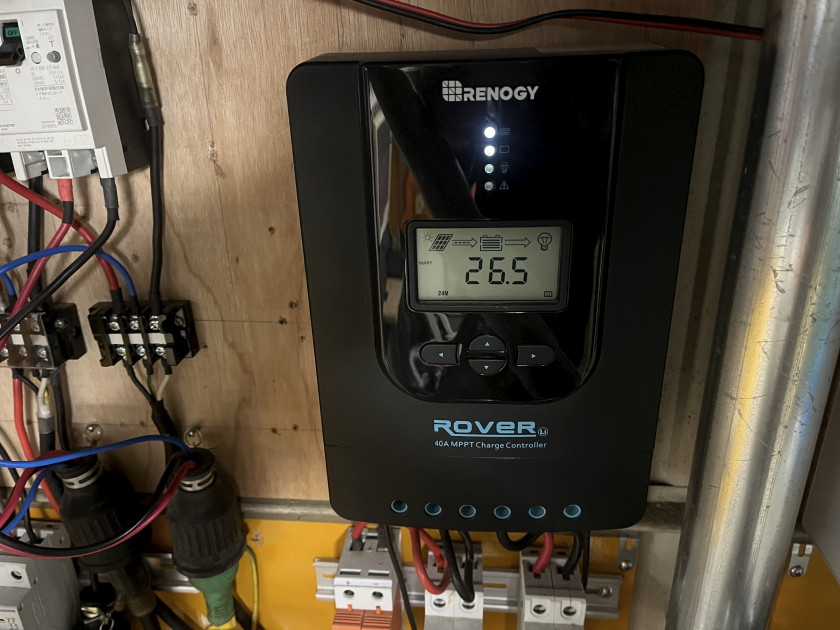

　「MPPT（40A）充放電コントローラ」は仕様上１２Ｖと２４Ｖバッテリー用で、４８Ｖバッテリーには対応できません。

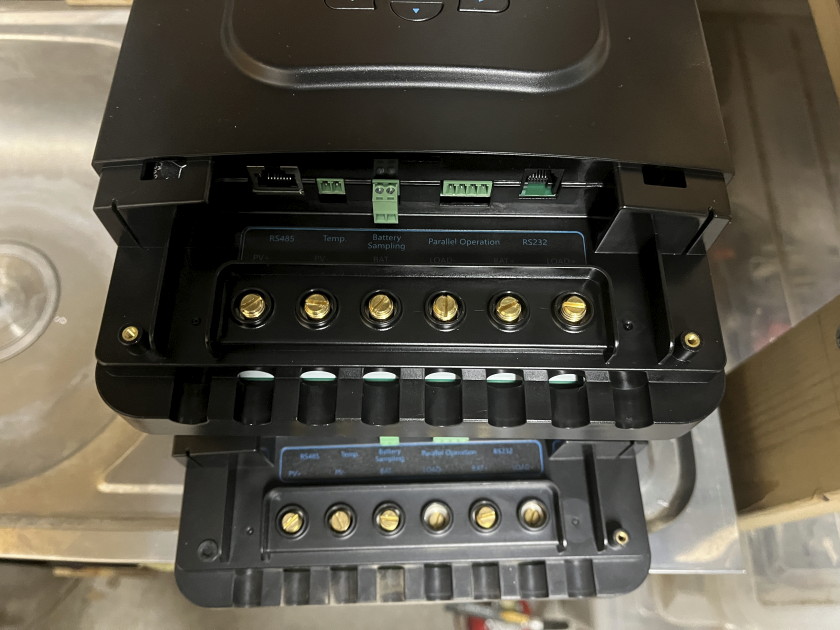

　昨年末購入したコントローラ（上）と取り外したコントローラ１（下）。取り外したコントローラ１は２４Ｖシステムに転用します。購入時期が３、４年前なので端子位置が変わっていないことを念のため確認。

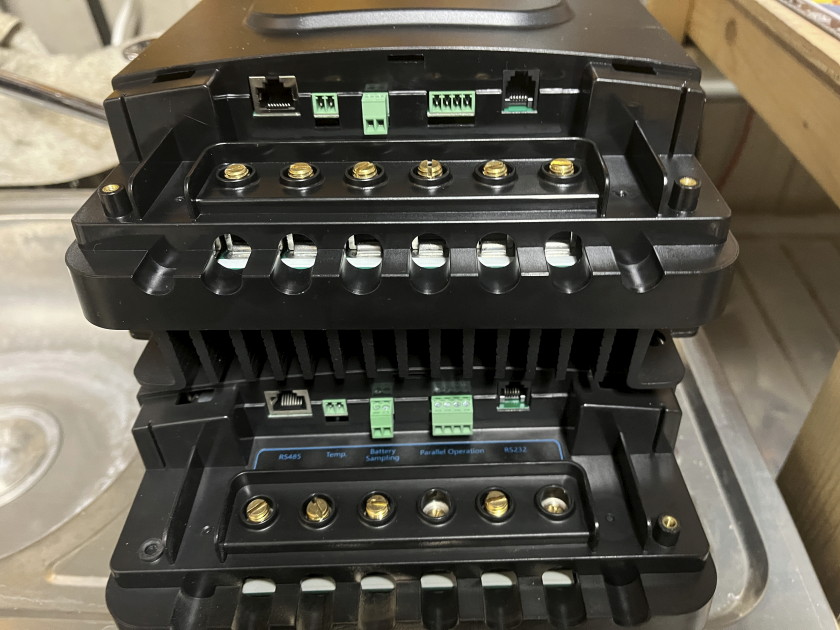

　インタフェース端子の位置も変わっていないことを確認。買う前にひょっとしたら一部変更されているのではないかと心配していました。

　ただし、バージョンの方、こちらは取り外したコントローラ１。コントローラ２も同じです。

　昨年末購入したコントローラは・・・だいぶ変わっていました。コントローラ１として入替後、コントローラ２と問題なく連携できるか心配なところです。

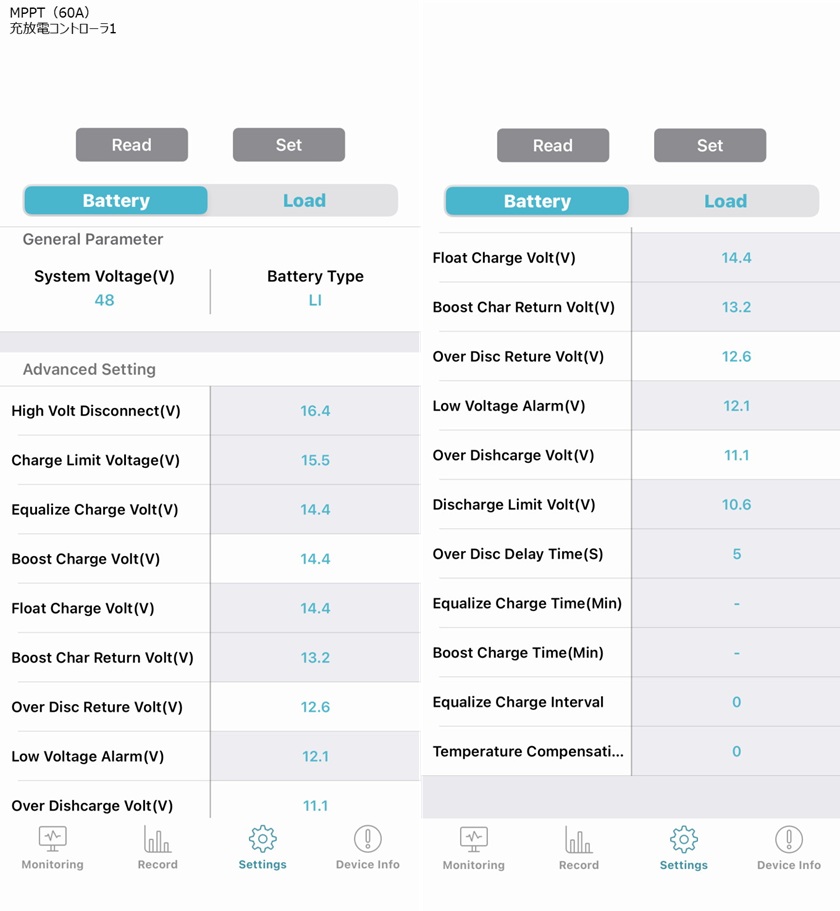

　昨年末購入したコントローラ（＝コントローラ１として使用）の設定、システム電圧（48V）とバッテリー種別（LI）以外はデフォルト設定としました。

　今回、コントローラ２の方を先のデフォルト設定に合わせました。

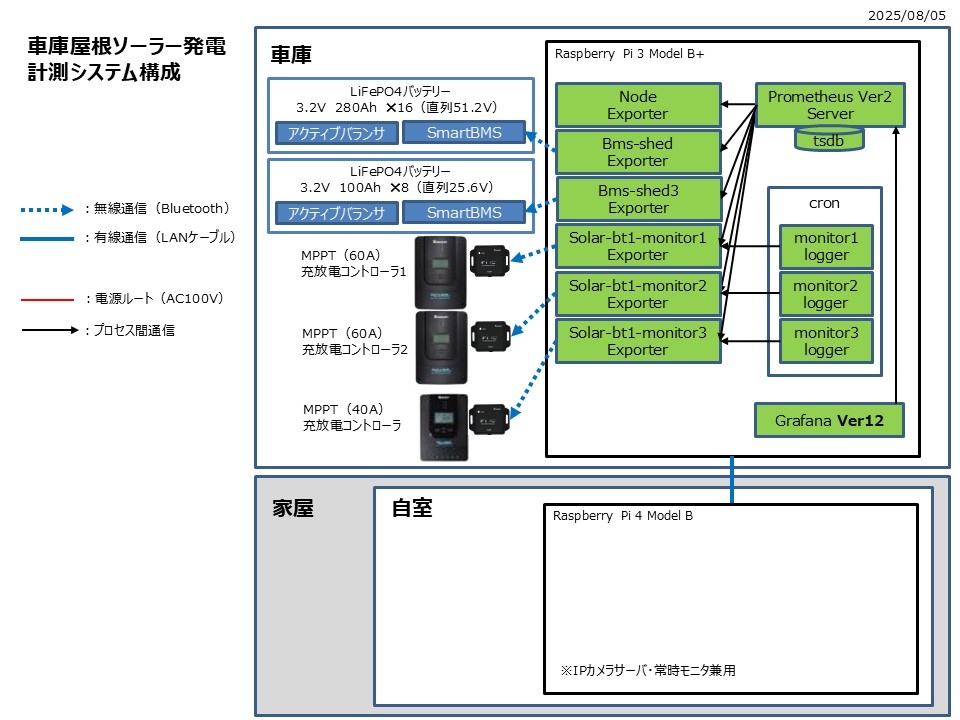

　以下計測システム変更前

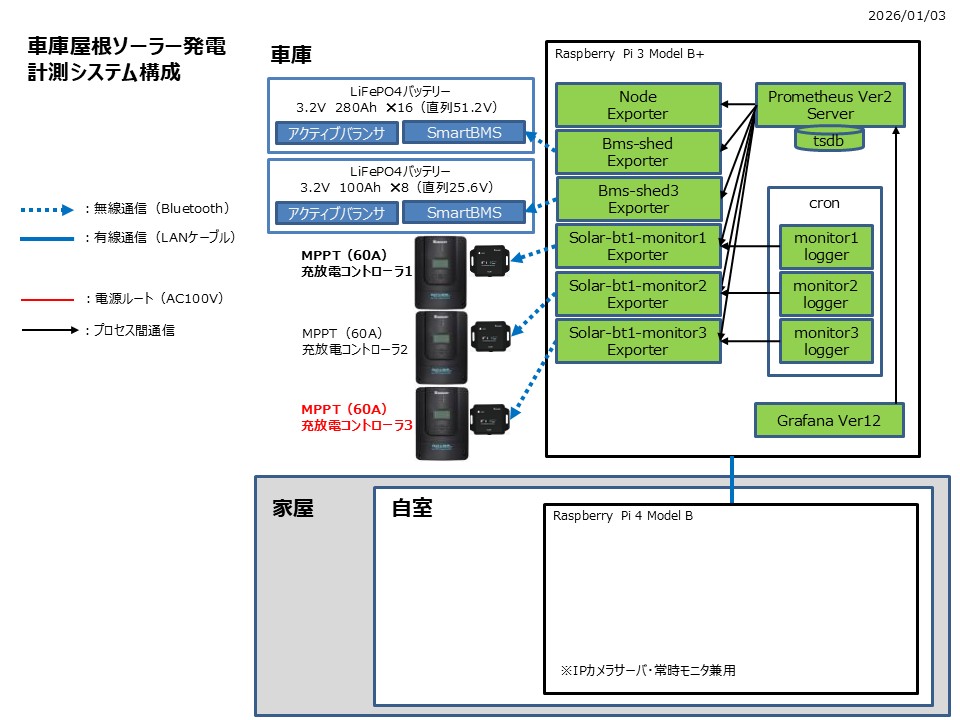

　以下計測システム変更後。
　Bluetoothモジュール（BT-1）の配置は変更しなかったので、RaspberryPI側の設定変更は不要でした。２４Ｖシステムに使用するコントローラ（旧コントローラ１）本体の設定は２４Ｖバッテリー用に変更しました。

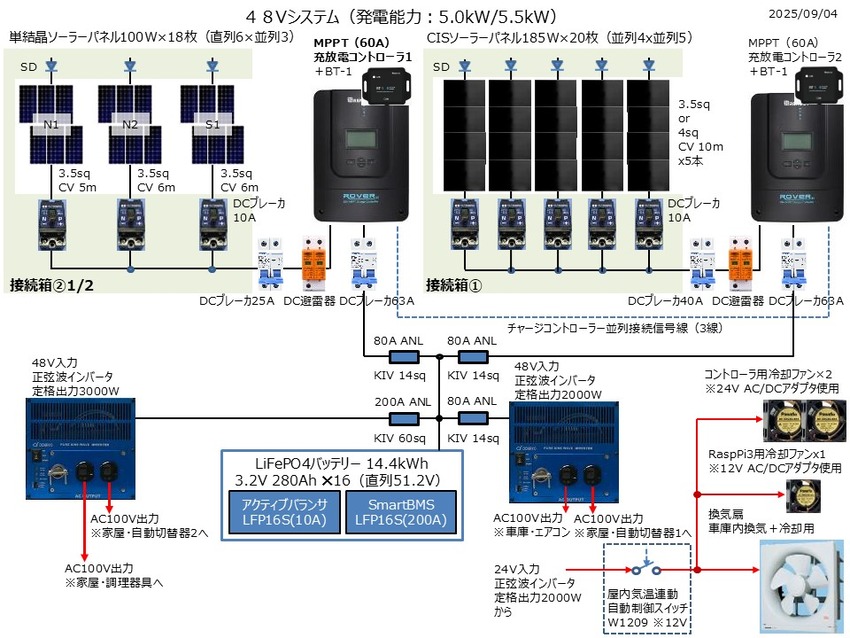

　以下４８Ｖシステム構成。
　旧コントローラ１を２４Ｖシステムに転用して昨年末購入したコントローラをコントローラ１として設置したので以下構成上の見た目は変更なし。

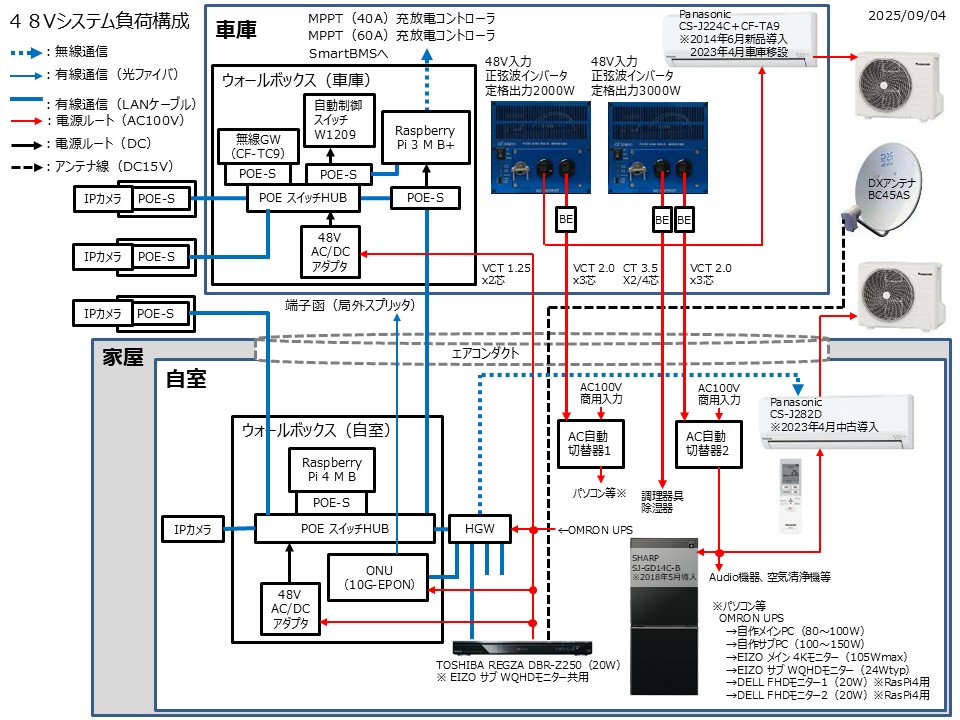

　４８Ｖシステム負荷構成も変更なし。

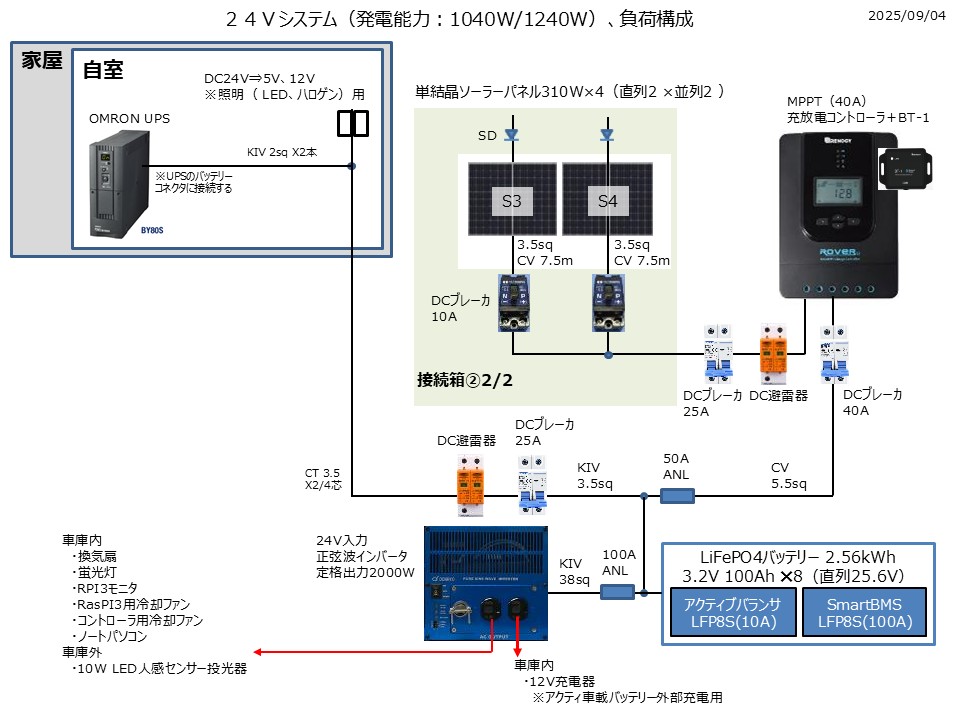

　２４Ｖシステム構成変更前。

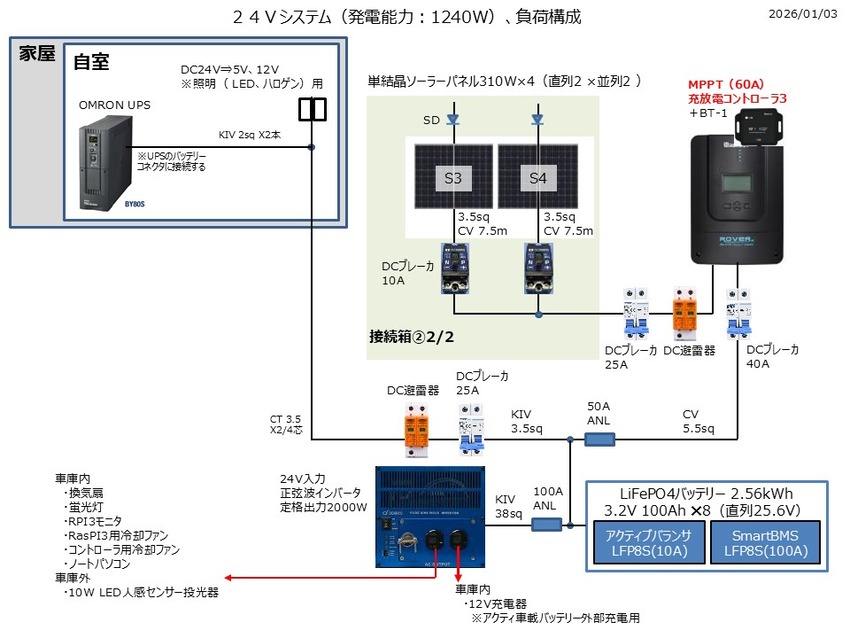

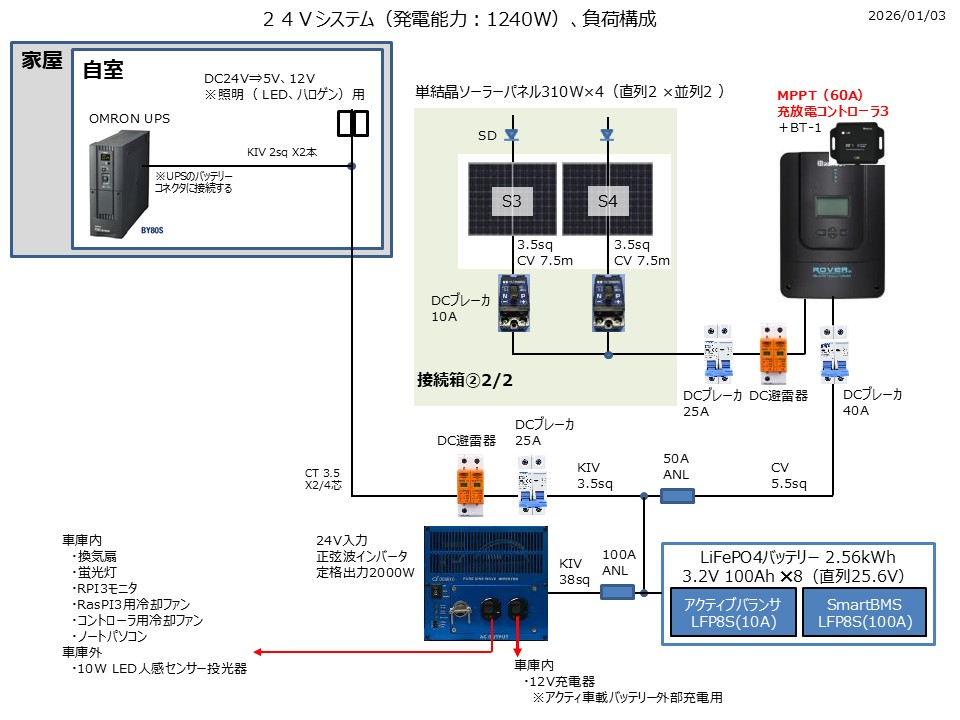

　２４Ｖシステム構成変更後。
　コントローラの変更のみです。４８Ｖシステムの２台と同型のため「コントローラ３」と命名しています。こちらも、Bluetoothモジュール（BT-1）の配置は変更しなかったので、RaspberryPI側の設定変更は不要でした。（設定変更が面倒なので変更しないようにこのような対応にしました）

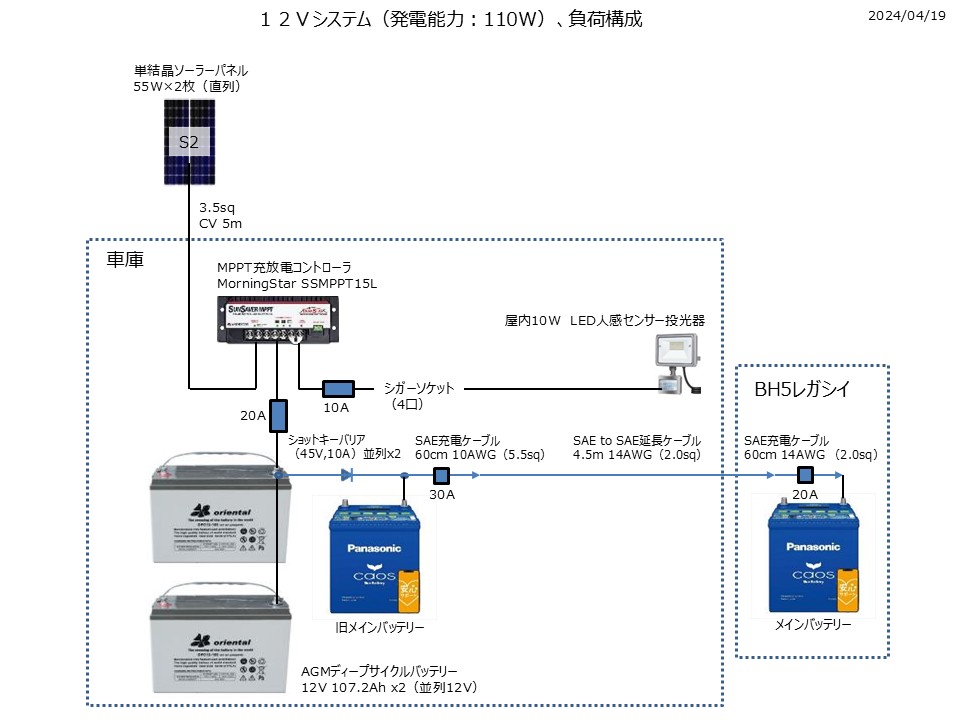

　１２Ｖシステム構成は変更なし。

　あとは、明日以降の運用確認・・・。
