山形県の知人宅にてエアコン撤去＆設置作業を実施しました。以前2.8kWクラスのエアコンをヤフオクで落としたのですが、事情により使わないことになったので、ちょうど同クラスのエアコンが故障していた知人に落札額相当でお譲りしました。

⇒関連記事：「車庫屋根ソーラー発電システム５０（庫内エアコン設置）」
⇒関連記事：「昨年モデルの中古エアコンへの交換工事」
⇒関連記事：「新品エアコンのＤＩＹ設置」
⇒関連記事：「エアコン室外機の移設 ２」

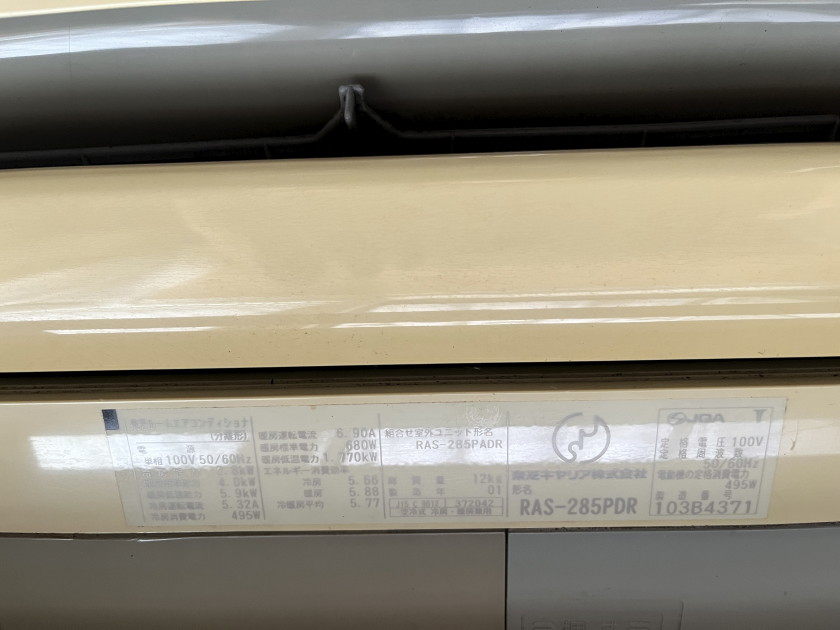

　撤去する機器は、一戸建て２階に設置されている 東芝 RAS-285PADR です。R-410A冷媒を使用している大分昔の機器です。故障の状況としては、暖房は効くが冷房が効かないとのことです。１年くらい前に一度、業者により東京から移設しているらしく、考えられる原因としてはガスが漏れか室外機故障ですが、古い機器なので後者の可能性が高いと思います。

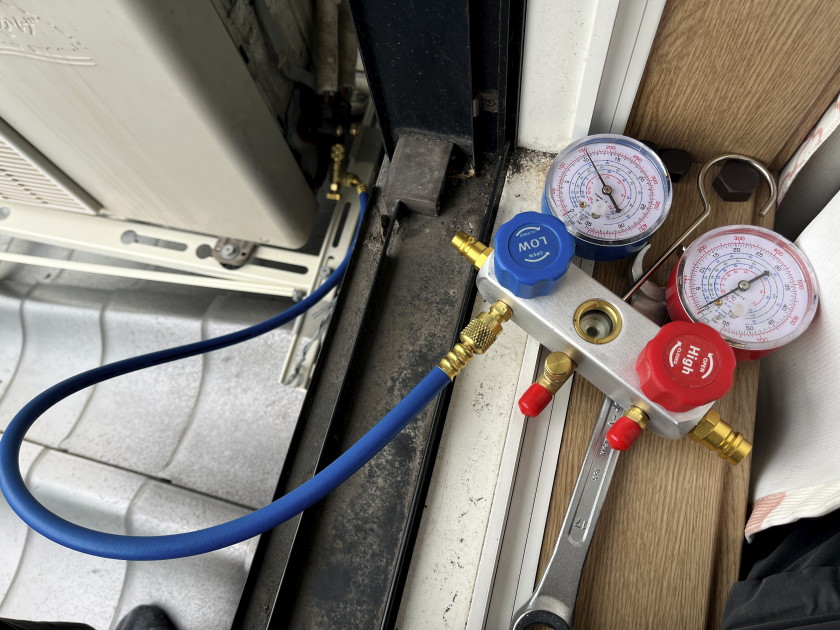

　ガスを室外機内に回収する作業です。バルブをしっかり閉じたゲージをサービスポートに接続してサービスポートのバルブを開けます。この機器の強制冷房運転の起動方法は、本体の前面パネルを開けると中央に見える小さいボタンを停止した状態で10秒以上押し続けるようです。
　強制冷房運転中に2分管のバルブを六角レンチで全閉して、圧力が真空側になったら3分管のバルブを同六角レンチで全閉し、強制冷房運転を停止することによりガス回収完了です。

　室外機から2分3分管と３芯VVFを外し、室外機を２階の窓から入れて撤去。ものすごく重たい室外機でしたので２人がかりでした。

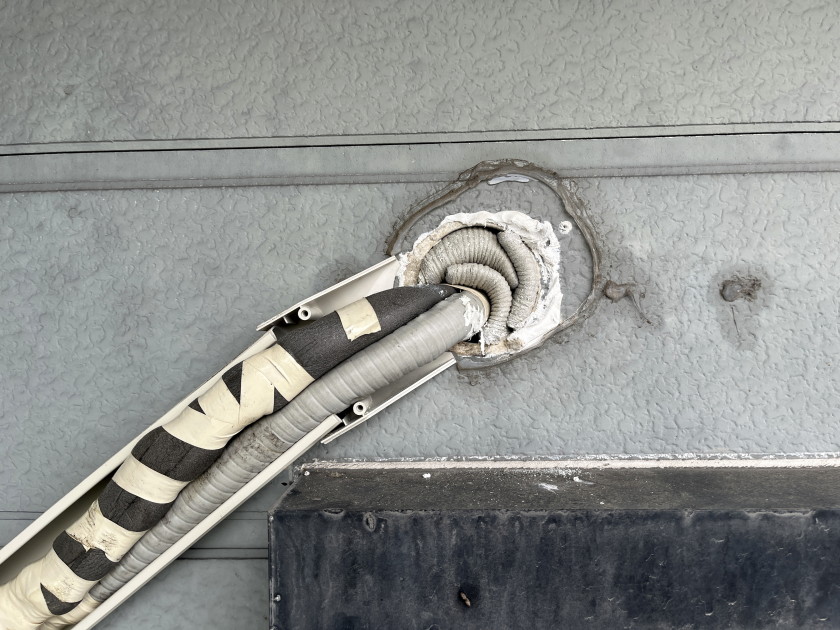

　化粧ダクトと室内への穴を塞いでいる粘土を撤去します。2分3分管をまっすぐ伸ばして室外から押し込みつつ室内側からもう一人が室内機を引っ張り込んで取り外します。これも２人がかりでないと難しいです。これで室内機も撤去完了。

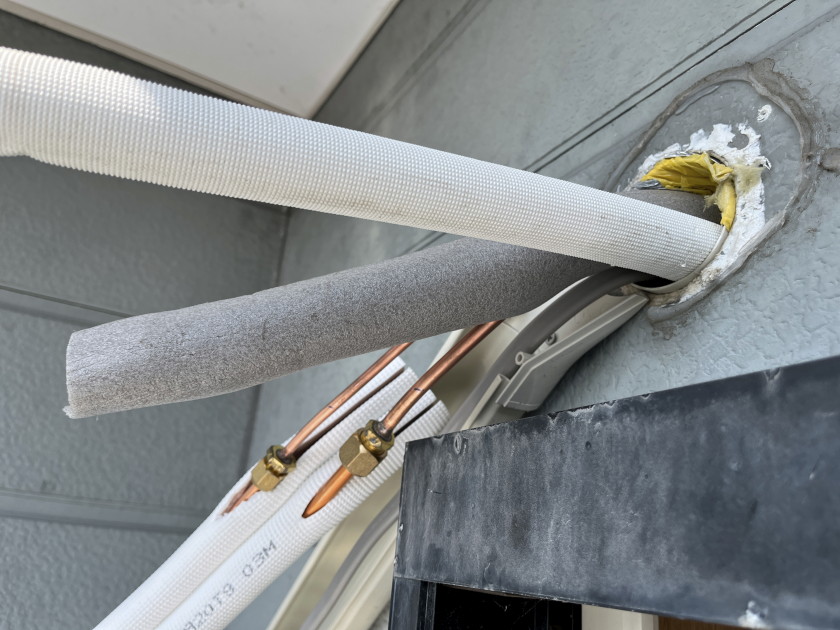

　こんどは、ヤフオク中古で入手の Panasonic CS-J283D 取付になります。室内側で室内機のベース板を水平に取り付けて、必要な長さに切った３芯VVF（2.0mm）を室内機に接続し、ダクトに通しつつ室内機を壁に固定します。その後フレア加工済ナット付き既製2分3分管（3m）を外側で室内機に取り付けました。

　プロはコストダウンと作業時間短縮のため、必要な長さに銅管をカットしてナット取付、フレア加工を実施してから、室内機に加工した2分3分管を取り付けてダクトに通しているようなのですが、素人なのでそういう作業は難易度が高くガス漏れのリスクがあり、確実な方法ではないと思います。

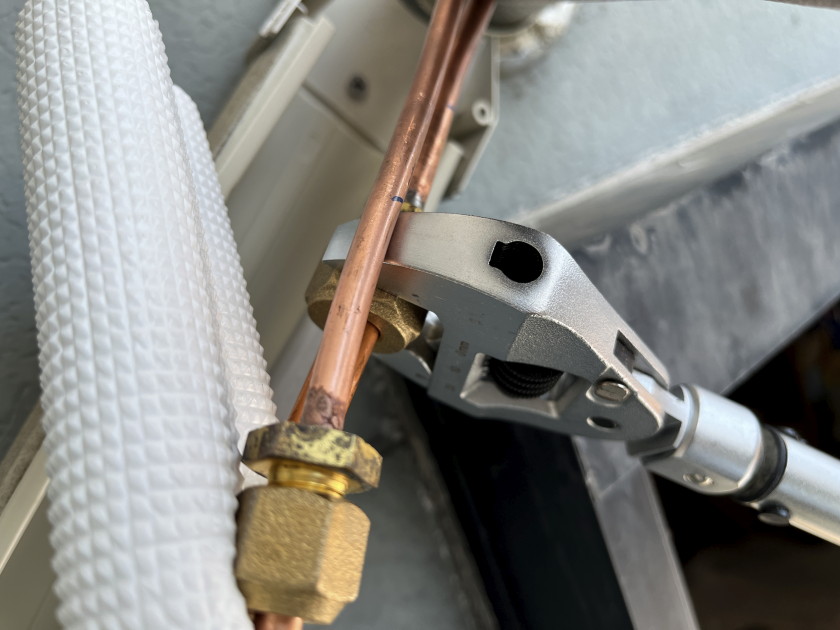

　接合部に今回初めて漏れ防止剤の「ナイログ」を採用。ナット側を2分管17mm、3分管22mmスパナ（オープンエンドレンチ）で仮締めしてから、トルクレンチを使い、2分管は15Nm、3分管は40Nmで締め付けました。締付時、管側はモンキーレンチで固定します。

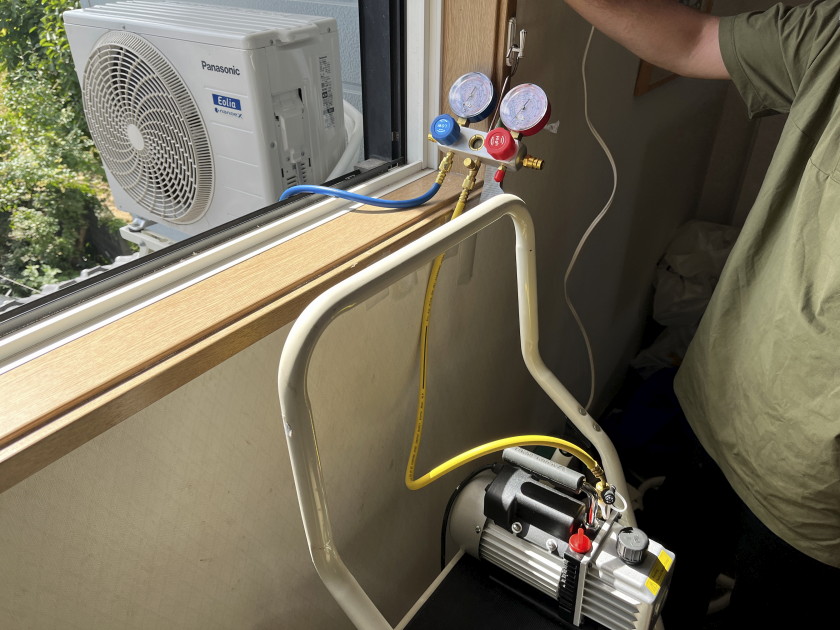

　サービスポートにゲージ接続、ゲージに真空ポンプを接続し、ゲージのバルブを全開放してから、真空ポンプを起動、サービスポートまでの経路に漏れがないことを確認してから、サービスポートのバルブを開けて１０分くらい真空引きします。

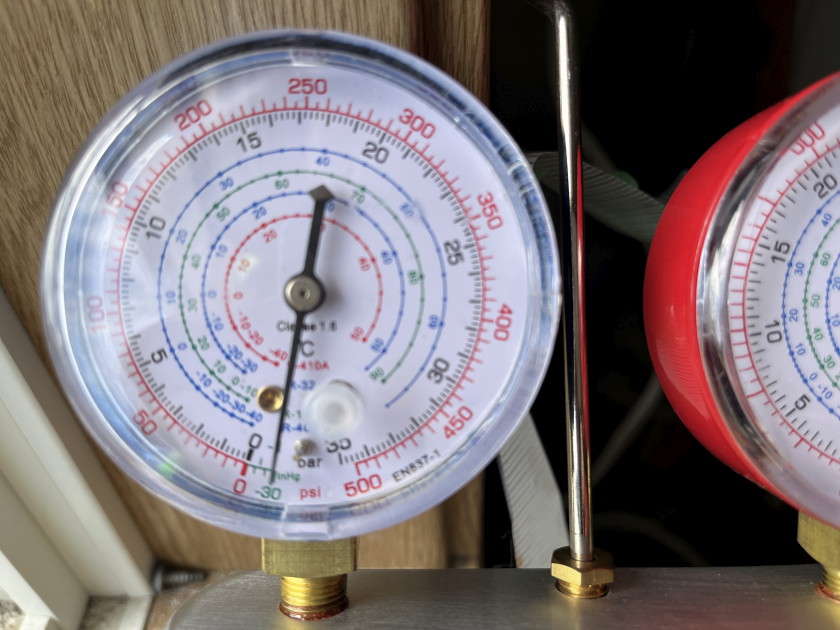

　ゲージのバルブを閉めて、真空ポンプ停止直後。

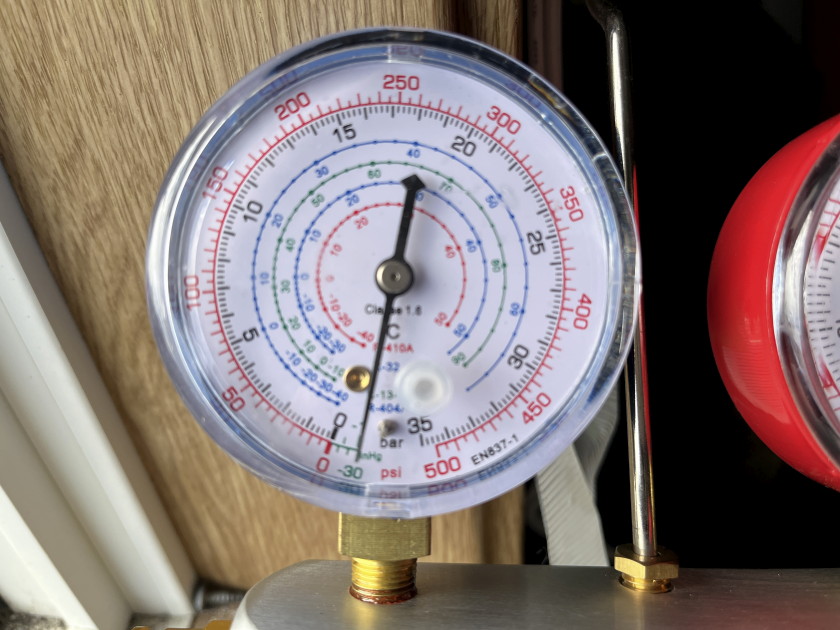

　３分後。変化がなく、冷媒が通る経路に漏れが無いことを確認。

　2分管のバルブを少し開けて冷媒ガスを通してからすぐにサービスポートのバルブを閉めて全開放の後、３分管のバルブを全開放して（強制）冷房運転開始。

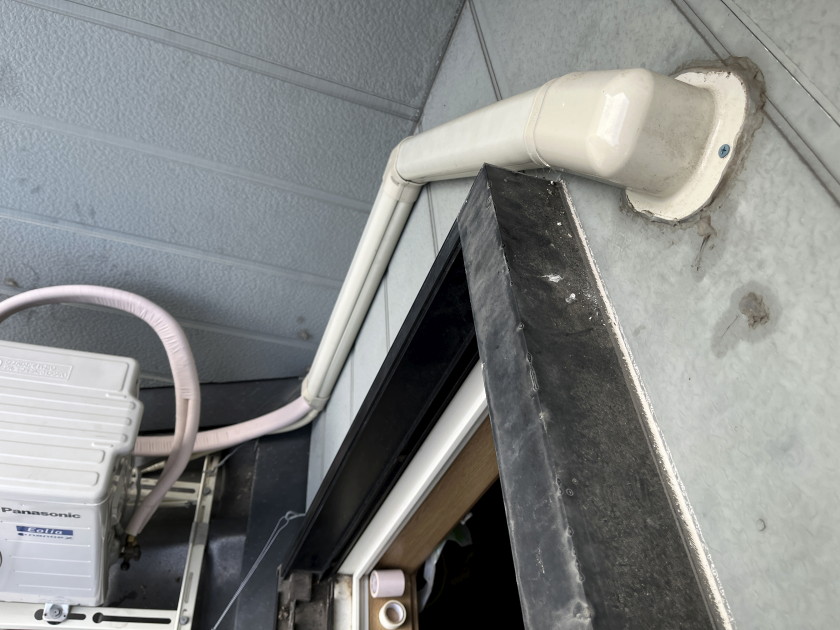

　最大出力で15分ほど問題なく冷えていたら動作OKです。ダクト穴を粘土で塞いで、化粧ダクトの外に出る部分をテープで室外機側から巻き巻きしてから化粧ダクトのカバーを取り付けて工事完了。
