手持ちのパネルをすべて屋根に上げて、近々目指した形に出来上がりました。

⇒前回記事：「車庫屋根ソーラー発電システム６１（陸屋根増設その４）」

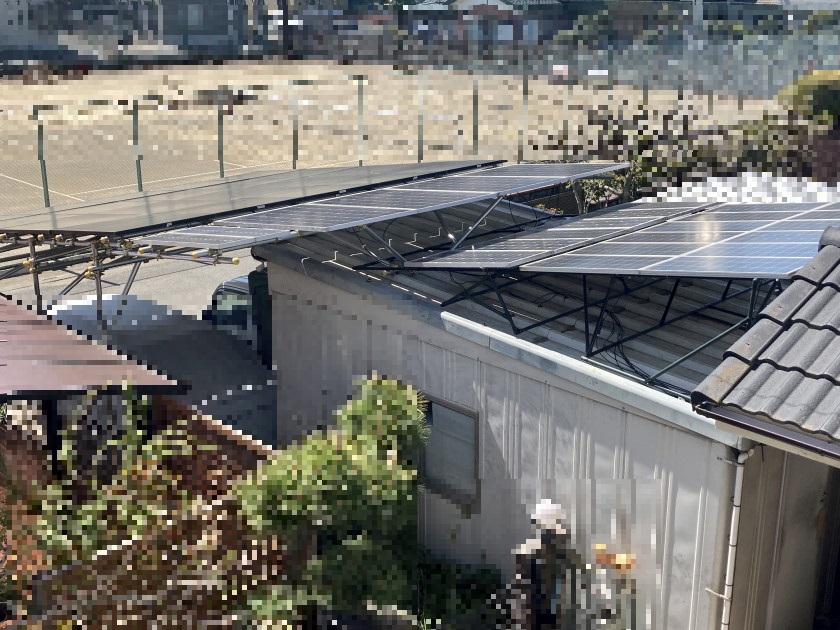

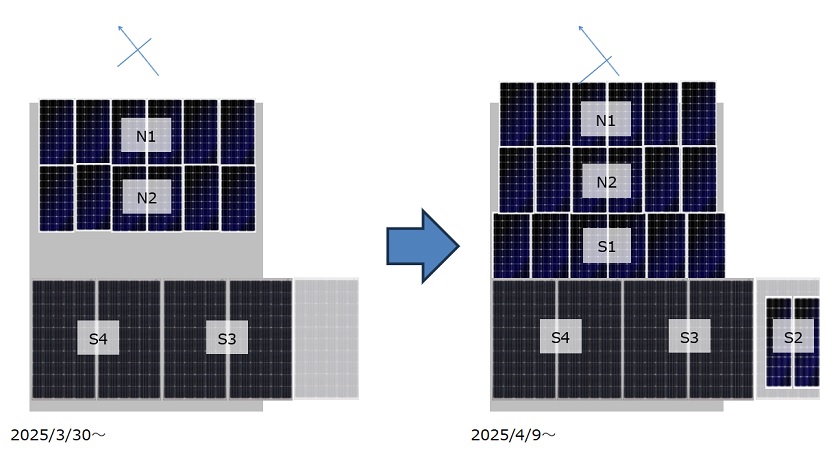

　取り外して保管していた100Wパネル6枚と55Wパネル2枚を設置しました。

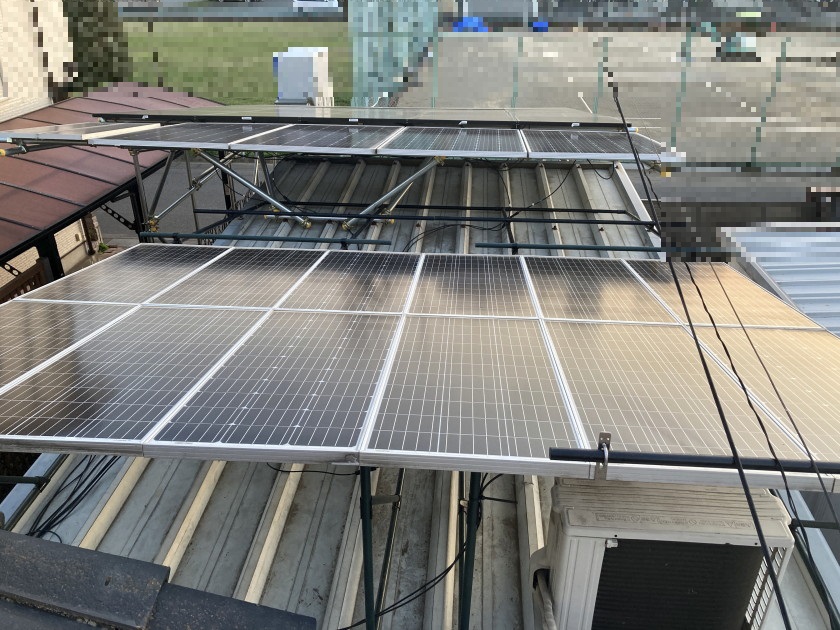

　100Wパネル6枚追加設置前。

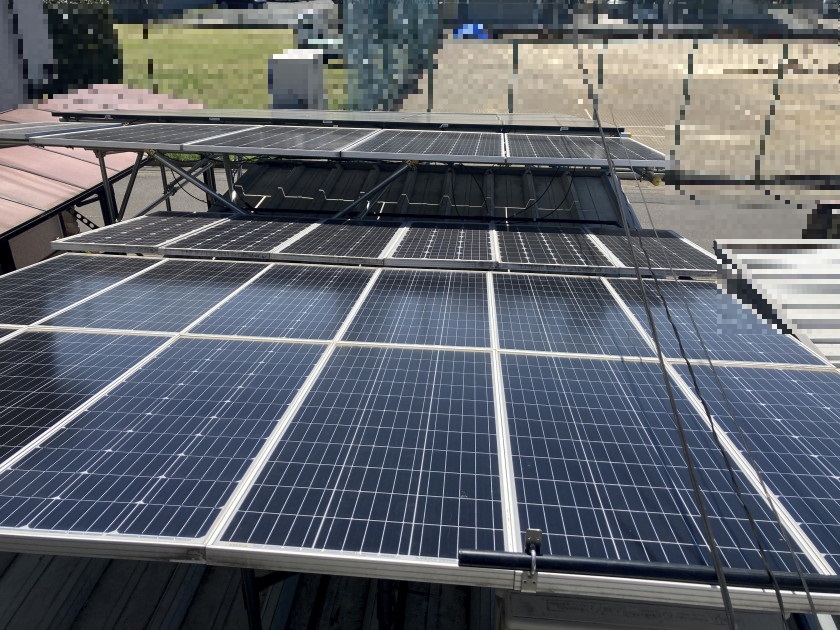

　追加設置後。

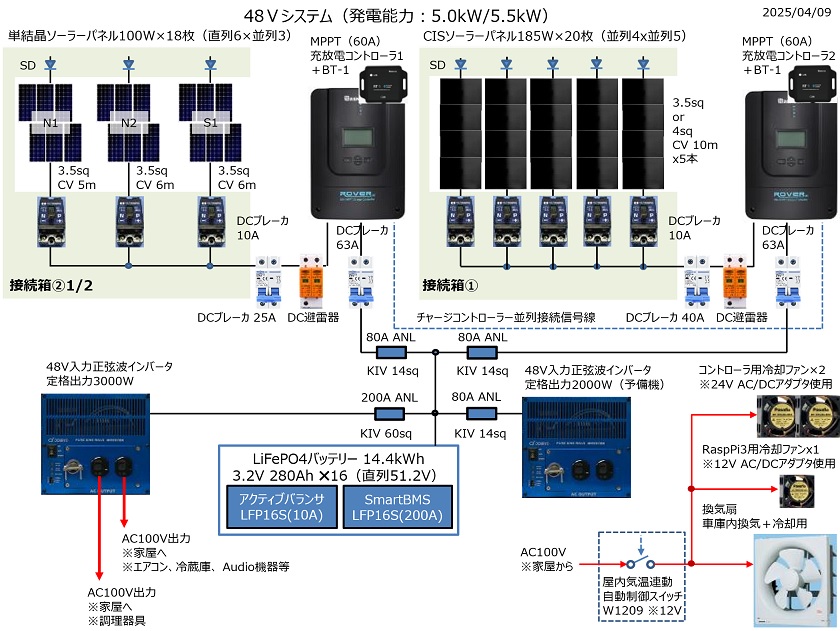

　48Vシステムの構成。「S1」パネルが追加されて100Wパネルアレイの充放電コントローラ1側は1200W⇒1800Wにアップしています。

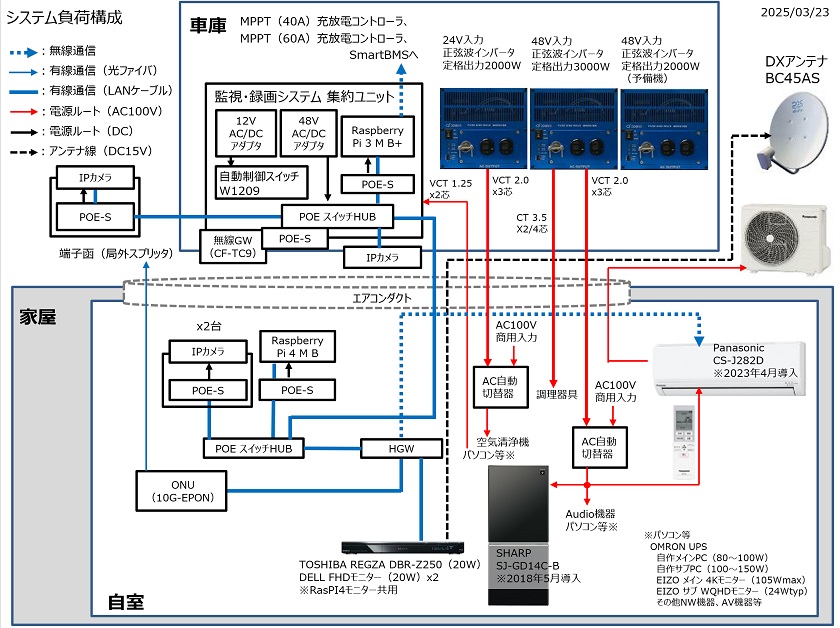

　48Vシステムの負荷構成。24Vシステム電力を一部常用化。

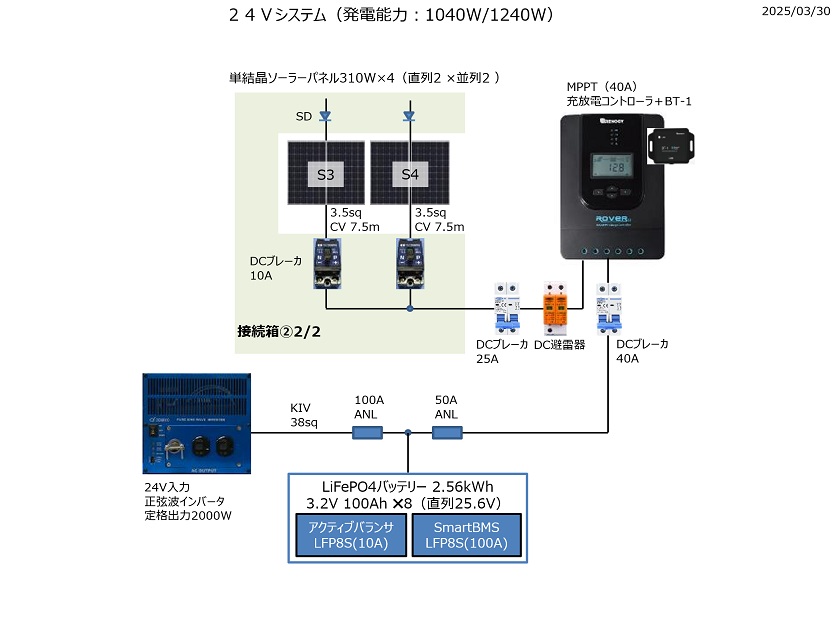

　24Vシステムの構成。コントローラの能力的には過積載です。

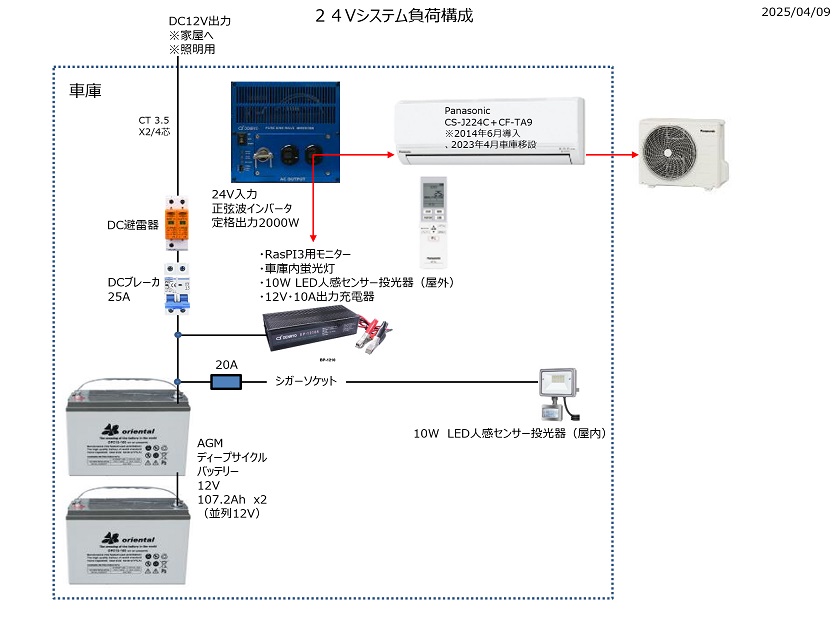

　24Vシステムの負荷構成。鉛バッテリに二次的に充電した直流12Vを家屋で常用化しています。この12VからHA9アクティトラックの車載電源システムへ充電も行う予定です。

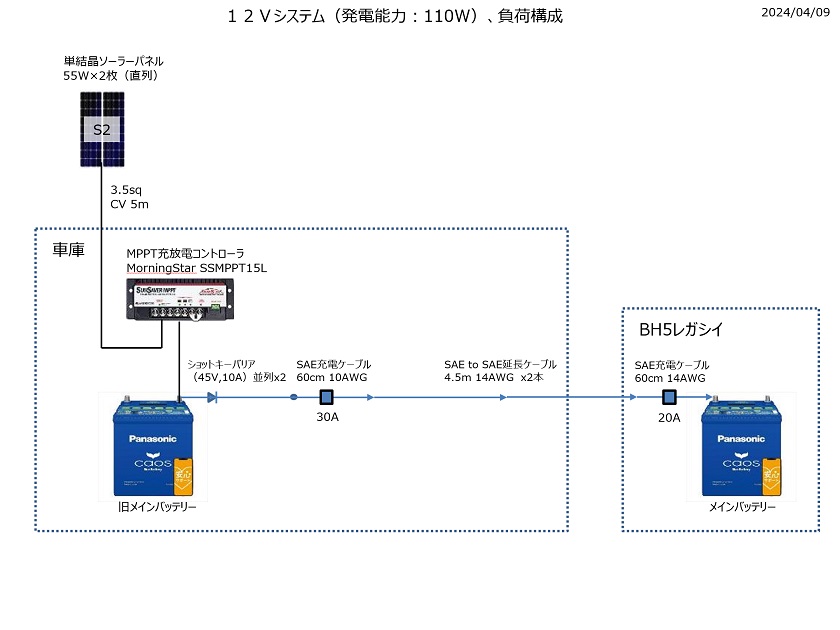

　別で12Vのシステムが、BH5レガシイバッテリ充電専用として復活です。
