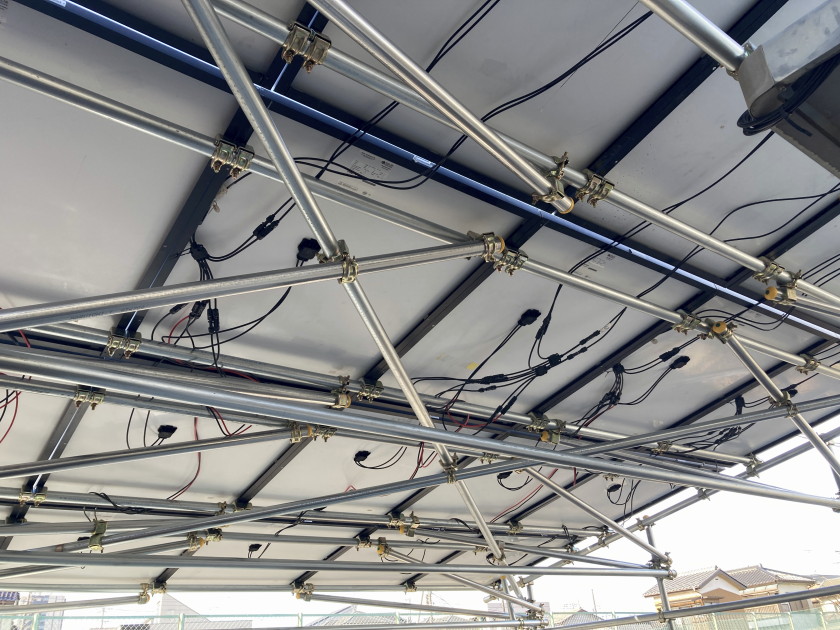

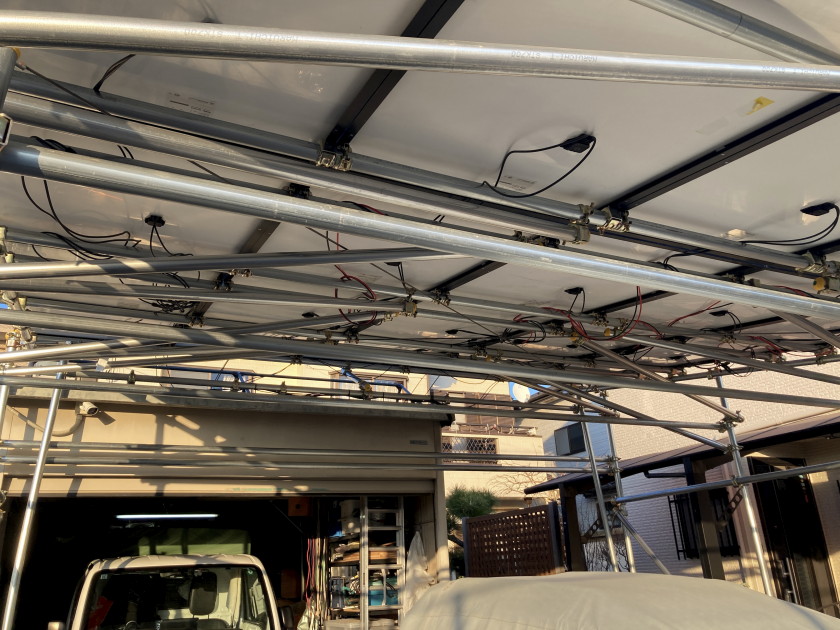

ソーラーパネル設置の陸屋根は、置いているだけにも関わらず最近の強風ではビクともしません。一方、いつ発生するかわからない地震への耐震性能を上げるために、天井へ単管パイプで水平ブレース（水平面でクロスする筋交い）をいれているものの、いくつか課題があり、これを見直すことにしました。

⇒前回記事：「車庫屋根ソーラー発電システム５９（陸屋根増設その２）」



　黄色で示したものが、それになります。

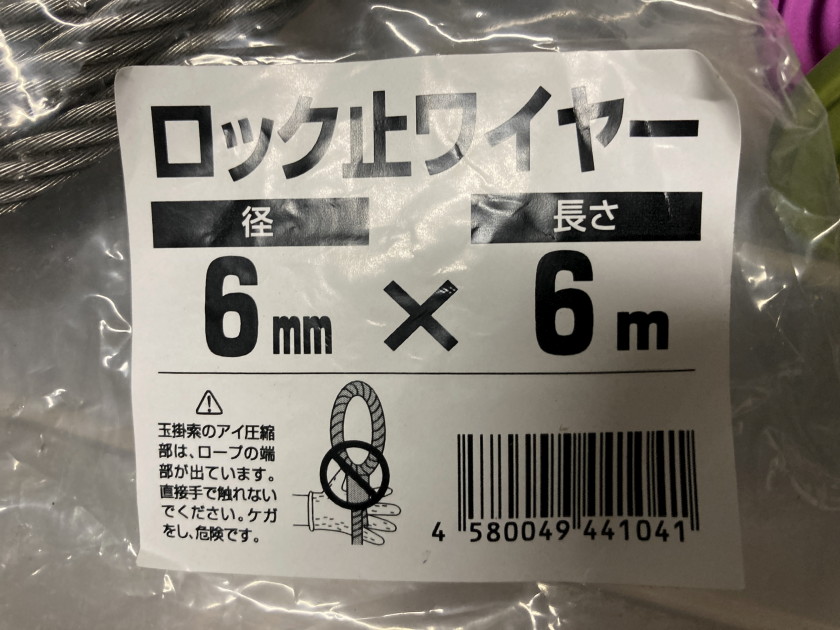

　ホームセンターでワイヤーを２本購入。２本で3000円くらいです。ターンバックルの長さを差引くと少し余るくらいの長さです。

　測ってみるとリングの先端からエンドーエンドでちょうど6mでした。

　安全荷重でだいたい0.5tf（トンフォース）の理解です。kN（キロニュートン）だと、だいたい5kN
か。

　天井４隅に、以下リングクランプを取付ける。耐荷重は10kN。
・シンセイ(Shinsei) リングクランプ φ48.6mm、φ42.7mm兼用　380円／個　Amazon

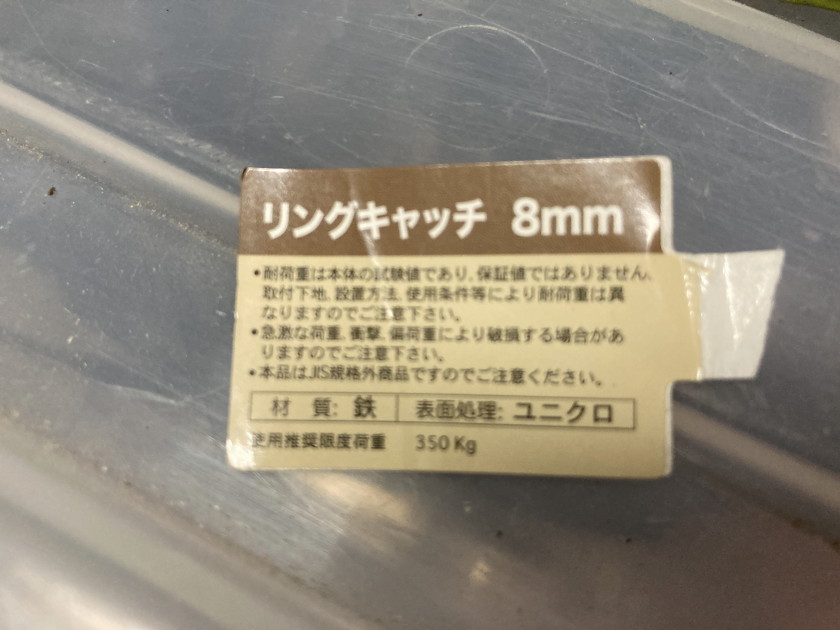

　前方2隅には、リングキャッチ8mm（ホームセンタで税別500円／個くらい）でワイヤーロープと先のリングクランプを連結。耐荷重350kg＝約3.5kN。

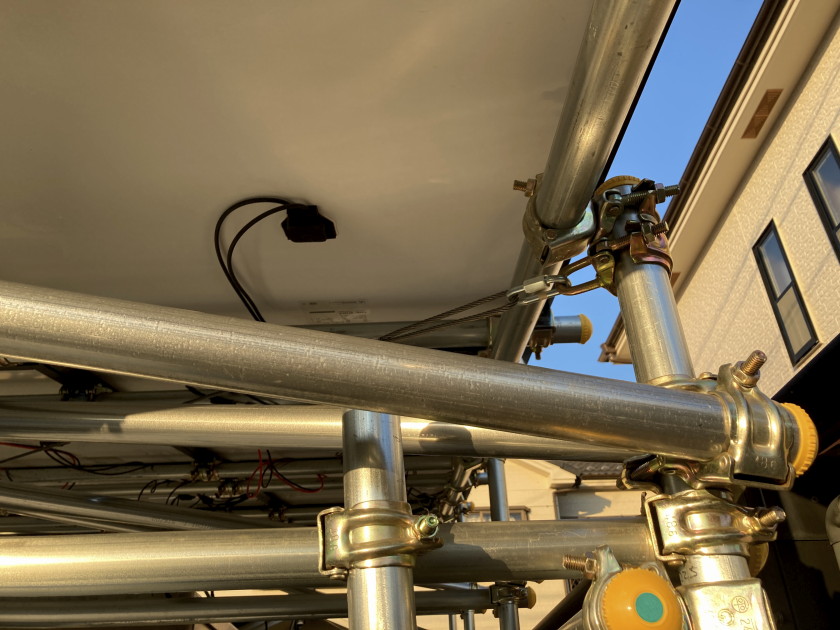

　前方2隅の連結部。

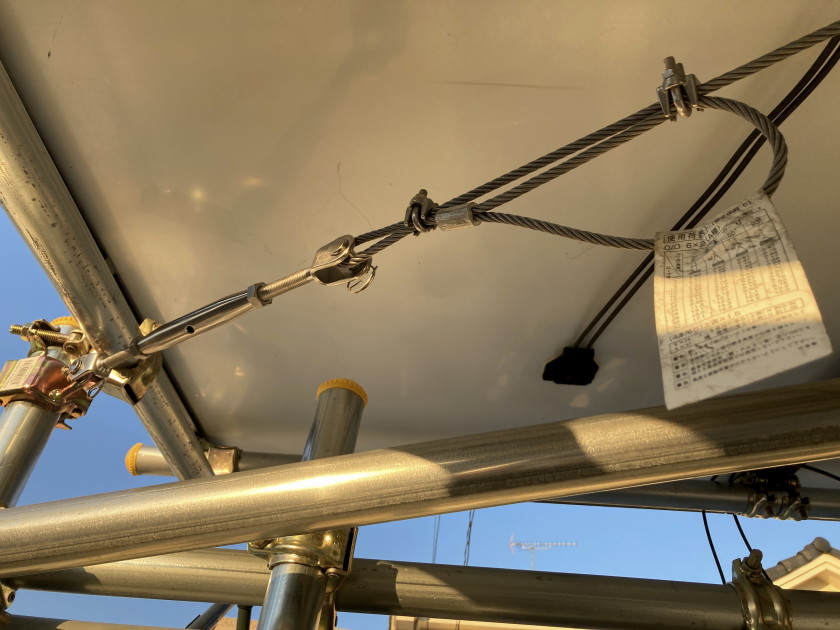

　後方2隅には、ターンバックルを使用して連結。ターンバックルの片側は先のリングクランプと連結。もう片側は、ワイヤーロープを余った分折り返してステンレス ワイヤークリップ（ホームセンタで税込400円／個）2つを使い連結の上固定。
・M12 ステンレス ターンバックル（リギングスクリュータイプ）　税込1943円／個　Amazon
※急がなければ約1000円／個くらいで入手可能（たぶん中国から発送のため）
※耐荷重：3308lbs（ポンド）⇒1500kgf、約15kN
　結果、全体的にはリングキャッチ部分が耐荷重的に最も弱いので今後の課題。

　筋交いがだいぶ目立たなくなりました。

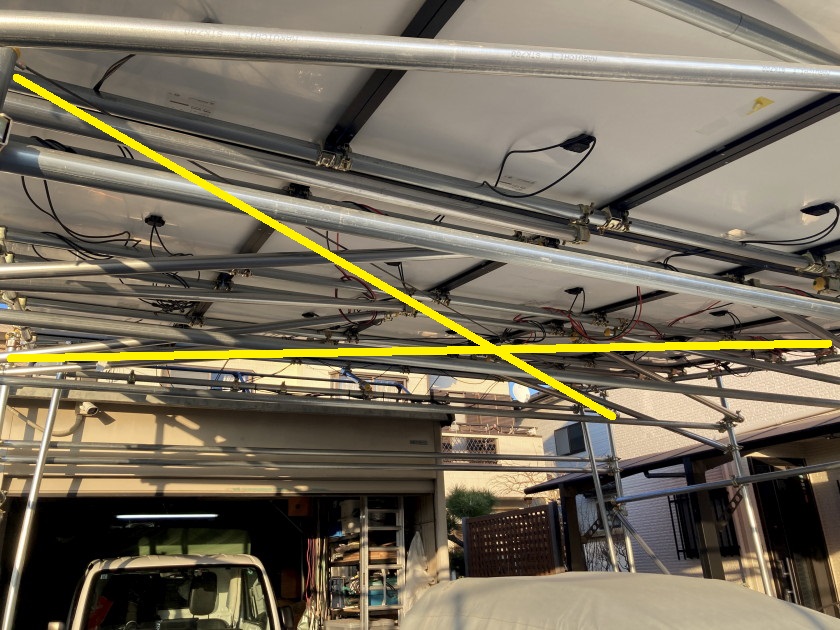

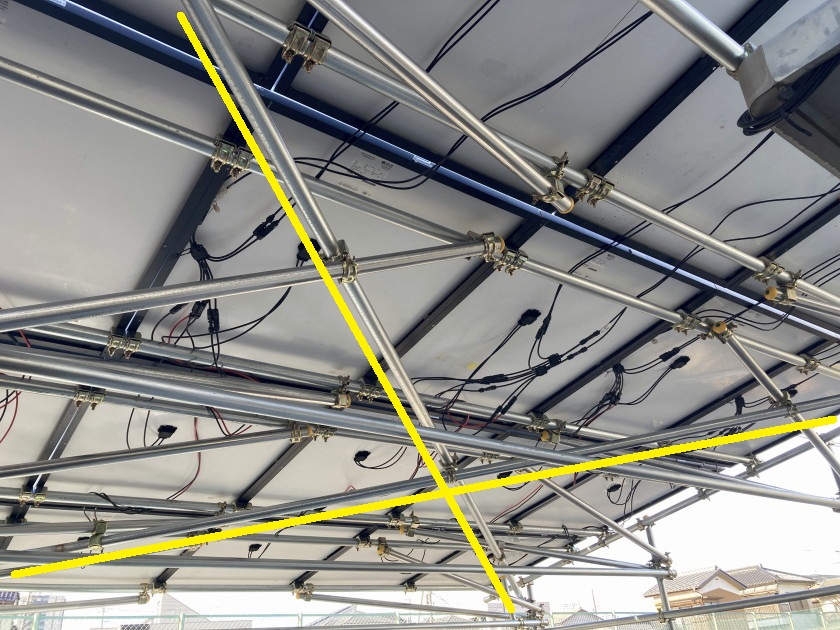

　わかりやすいようにワイヤーが通っている場所に黄色でマーク⇒それだけ見た目で目立たなくなった

　コスト的には、単管パイプで組んだ時と同等かそれ以下になります。
