前回、セキュリティ向上、幌骨の強度向上、を目的に荷台背面に壁板(兼出入口)を作り込みました。

⇒前回記事:「軽トラ荷台幌背面に出入口を作る

 今度は荷台側面になります。アクティの純正幌骨の構造上、側面が大きく開いていて荷物の積み下ろしにはとても便利なのですが、風の強い日や高速走行中に幌が大きく内側に凹み、内側の荷物にバタつきながら当たって幌の内側を傷つけることがわかりました。荷台への荷物の入れ方を工夫すればいいのですが、クレーンの先端が当たる所はどうしようもないので、近いうちに幌の防水性能を損なってしまう可能性があり問題は深刻です。

 クレーンを使うことを考えると、側面に壁板を付けることは避けていたのですが、いろいろと熟考の結果、「設置・取外しが容易な壁板」というところで妥協することにしました。どういう構造や仕組みにすれば、また、どのような部品が使えば、取付強度を維持しつつ「設置・取外しが容易」な壁板となるのか・・・DIYショップでいろいろな部品を見て考えながらの構築結果の記録となります。

IMG_7782

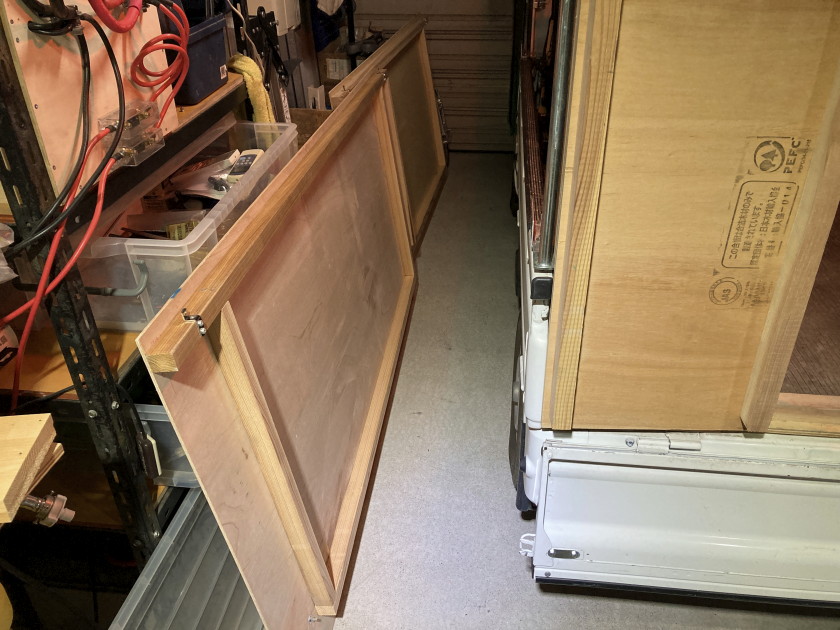

 ほぼ完成した壁板2枚。時間がかかりましたが現物にあてながら角材の取付位置やカットする長さを調整しているため、左右壁板でミリ単位で角材の取り付け位置や長さが異なります。
IMG_7784
【本体部品】4718円(税別)
・ラワンべニア3尺x6尺、5.5mm厚 1480円(税別)x2 スーパービバホーム店舗 ※カット不要
・杉角材200cm長x3cmx4cmx6本セット 1380円(税別) スーパービバホーム店舗
・皿頭木ネジ3mm径x30mm長、多数本 ありもの ※ラワンべニアに杉角材を固定する用(右壁板)
・皿頭木ネジ3.5mm径x30mm長、100本入 378円(税別) スーパービバホーム店舗 ※(左壁板)
・皿頭木ネジ4mm径x60mm長、20本 ありもの ※角材と角材の固定用

【下側固定部品】4486円(税別)
・M6三価超極低頭ネジ、ナット、ワッシャ3セット 238円(税別)x2 スーパービバホーム店舗
・M6ステンレス薄型ナット、6個入 185円(税別) スーパービバホーム店舗 ※低頭ネジ取付調整用
・丸座M6x20mm、7枚入 150円(税別)x2 スーパービバホーム店舗 ※低頭ネジ取付用
・M6蝶ナット、3個入り 280円(税別)x2 スーパービバホーム店舗

・蝶ボルトM8x25mm 鉄/ユニクロメッキ 2本入 235円(税別)x2 スーパービバホーム店舗
・鬼目ナットM8x20mm 亜鉛ダイカスト 5個入 315円(税別) スーパービバホーム店舗
・マイスト ステンレス取付金具5213 2mm厚x25mm幅x100mm長 545円(税別)x4 スーパービバホーム店舗

【上側固定部品】1536円(税別)
・ジョイントプレート(クローム)CR-F02 ※N型 210円(税別)x6 スーパービバホーム店舗
・丸頭木ネジ5mm径x30mm長、12本 ありもの ※プレート固定用
・カットフェルト、片面シール ありもの ※プレート貼付け

・ヒートン14mm 鉄/ブロンズ 2本入 138円(税別)x2 スーパービバホーム店舗

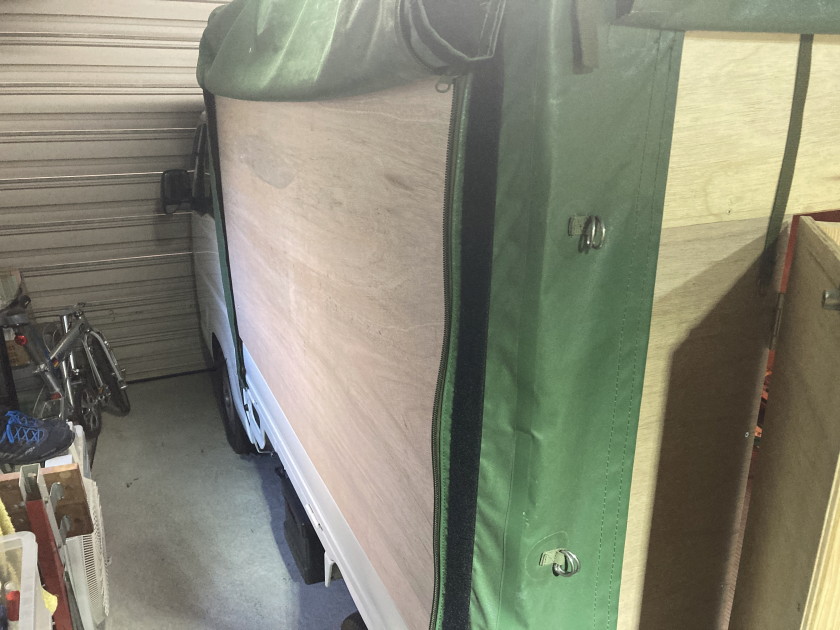

 幌が内側にバタつきながら凹みクレーンの先端に当たっていたところです。
IMG_7785

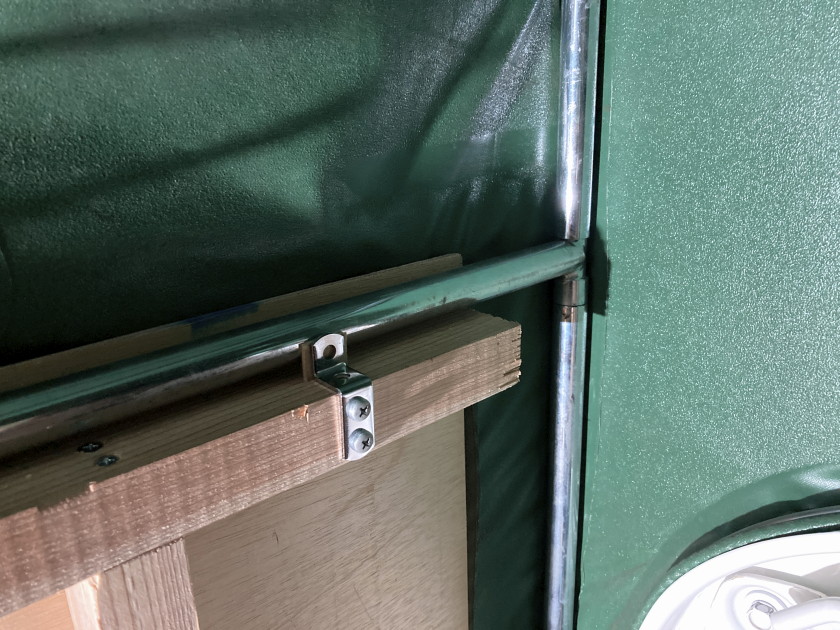

 容易な設置・取外しのキモになりますが、襖のように下から横に通っている幌骨に嵌め込んで「あおり」の上に押し込む方法を思いつきました。この金具はいろいろと考えながら、やっとのことでたどり着きました。幌骨を金属同士で傷つけないように接触面にフェルトを張っています。
IMG_7787

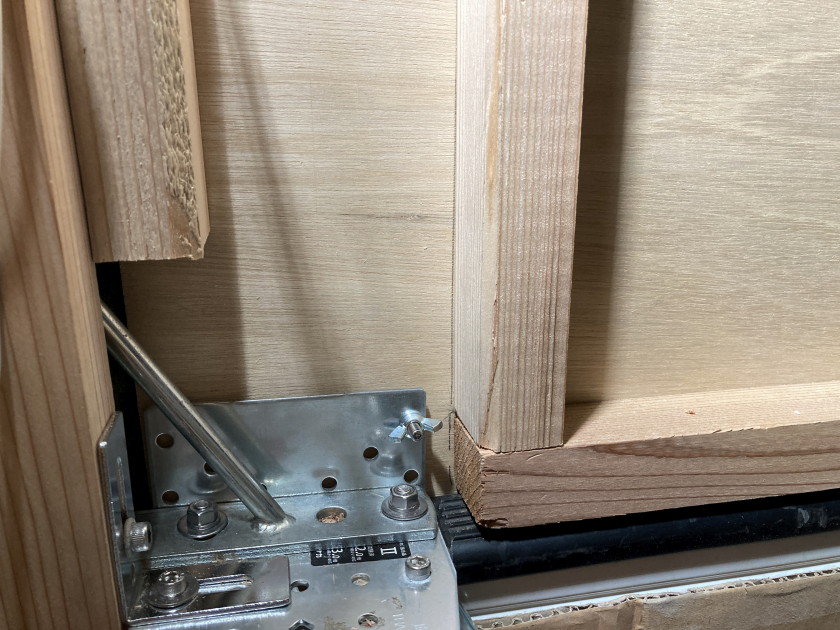

 壁板を設置したら蝶ナットで内側から前後2か所、幌骨を固定している金具に取付けるだけです。設置時「あおり」の上に押し込んだ時にスッとこの穴にビスが通るように位置調整するのが難しかったです。
IMG_7786
 壁板の固定を万全にすべく、幌を幌骨に固定する幌の紐は、壁板にひっかけるところを取付けてそこに結ぼうかなと思っています。適当な金具はDIYショップで物色中です。作る前に想定していなかった二次的な効果として横に通る幌骨の中央が幌の重みで沈んでいたのですが、それを押し上げて屋根の強度を上げる効果がありました。
IMG_7788
 側面の壁板を設置したことで、今後窓や網戸をどんなふうに側面に作り込むかなど、楽しみが増えました。が、クレーンがさらに使いにくくなるとともに必然的にキャンピングカーに構造が近付いてしまっています。。。
