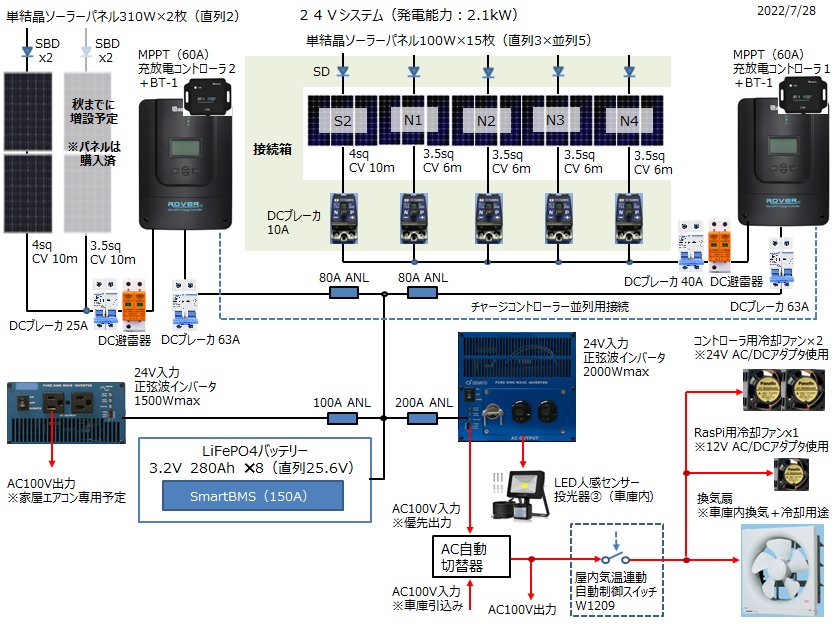

前回記事で少し書きましたが、充放電コントローラからインバータコントローラへの接続は、SmartBMSの過放電保護機能があるため、不要ということにいまさらながら気が付いたので、インバータコントローラを撤去しました。

⇒前回記事：「車庫屋根ソーラー発電システム４２（接続箱変更）」

　左が COTEK SK1500-124 のインバータコントローラ（CR-6 24V）、右が DENRYO SK2000-124 のインバータコントローラ（CR-6 24V）です。裏蓋を見ると左が台湾の会社で台湾製、右が日本の会社で中国製とややこしいことになっています。入れ替えても使えたのでまったく同じもので、DENRYOはおそらくCOTEKのOEMなんだと思います。インバータ本体についても同様と思われます。

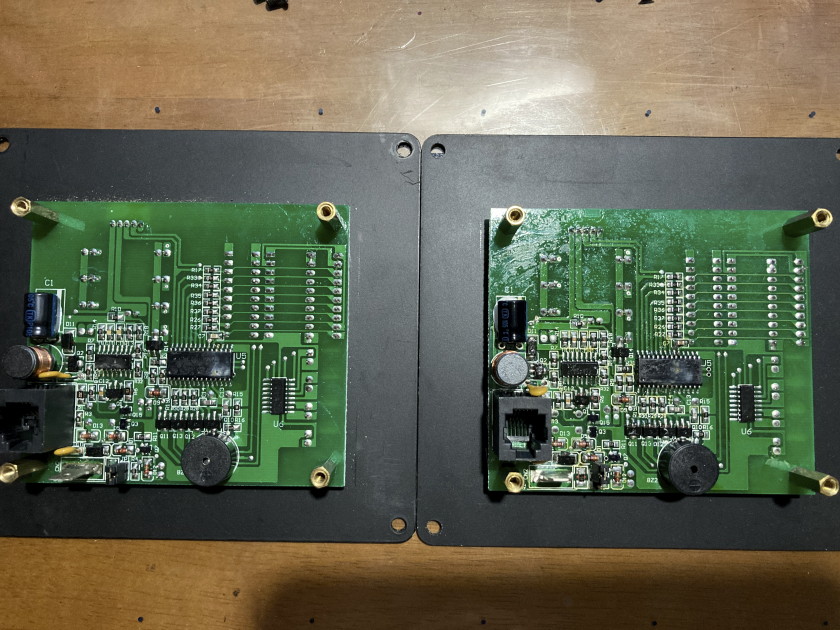

　４つのビスをとって裏蓋を開けると、これまた全く同じです。充放電コントローラからの制御をする場合、左下の端子に充放電コントローラの出力をつないで、その右隣にあるジャンパーによって制御の仕方を変えることができます。

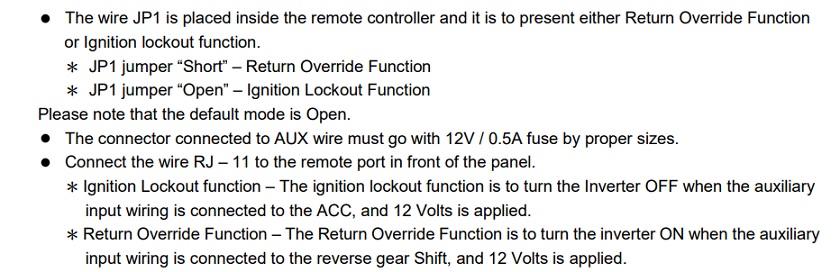

　以下英語の COTEK CR-6 マニュアルに記載の通り、
・ジャンパー短絡：リターンオーバーライドモード⇒電圧印加でインバータ強制起動
・ジャンパー開放（工場出荷）：イグニッションロックアウトモード⇒電圧印加でインバータ強制停止

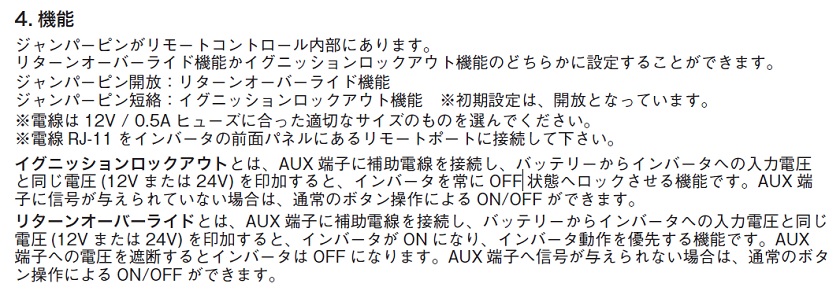

　以下 DENRYO CR-6 マニュアルは間違っていて、短絡と開放が逆になっています。DENRYOのホームページからダウンロードできる資料は未だ直っていません。COTEKを買った時に付いてきた日本語のマニュアルもDENRYOからコピーしたものらしく、最初のうちは混乱させられました。おそらく直す気がないのでしょう。

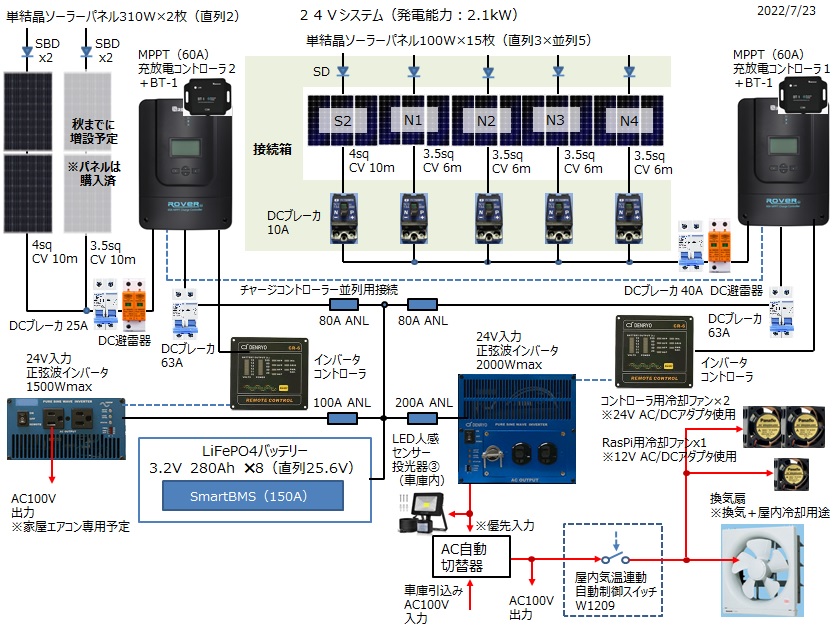

　これまでは、ジャンパー短絡（リターンオーバーライドモード）にして、充放電コントローラの出力をインバータコントローラに接続していました。
　充放電コントローラに設定された「低電圧切断電圧（Over Dischrge Voltage）」をバッテリー電圧が下回ることで充放電コントローラの出力がOFFになり、インバータを停止させることができます。
　逆に「低電圧復帰電圧（Over Dischrge Return Voltage）」の設定値をバッテリー電圧が上回ると、充放電コントローラの出力がONになり、インバータを起動させることができます。
