12Vシステムのパネルが55W✖2枚でしたが、能力不足が否めないので、310Wパネルが安かったこともあり2枚導入・入替しました。車庫の上に載せる場所はもうありません・・・。

⇒前回記事:「車庫屋根ソーラー発電システム35(発電量最大化)

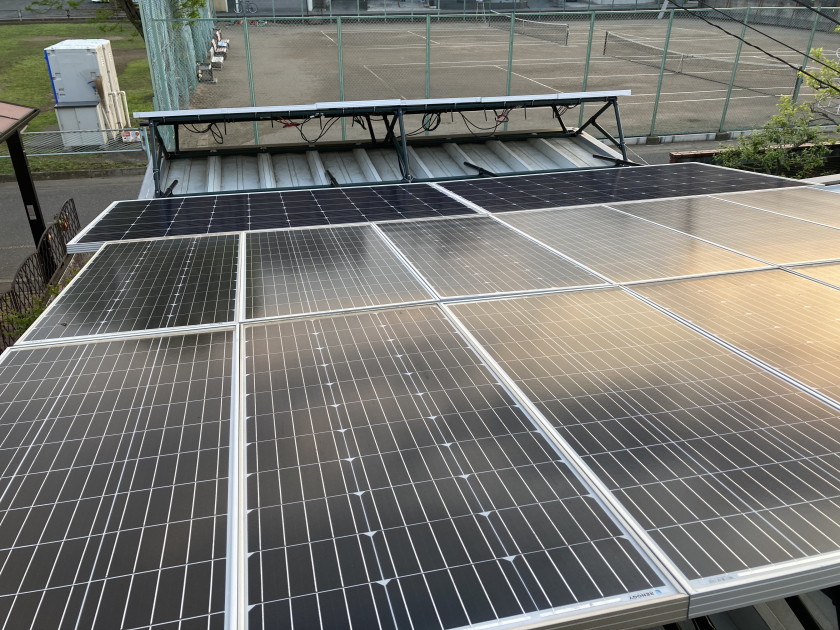

IMG_5629

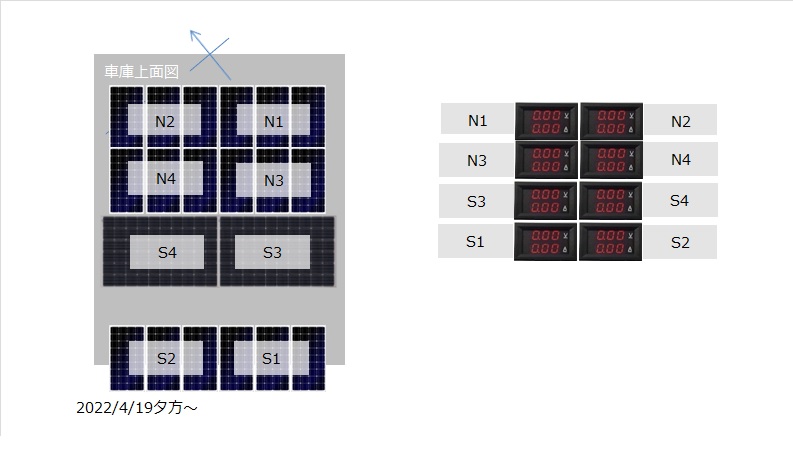

 310WパネルをS3、S4の位置に実装しました。

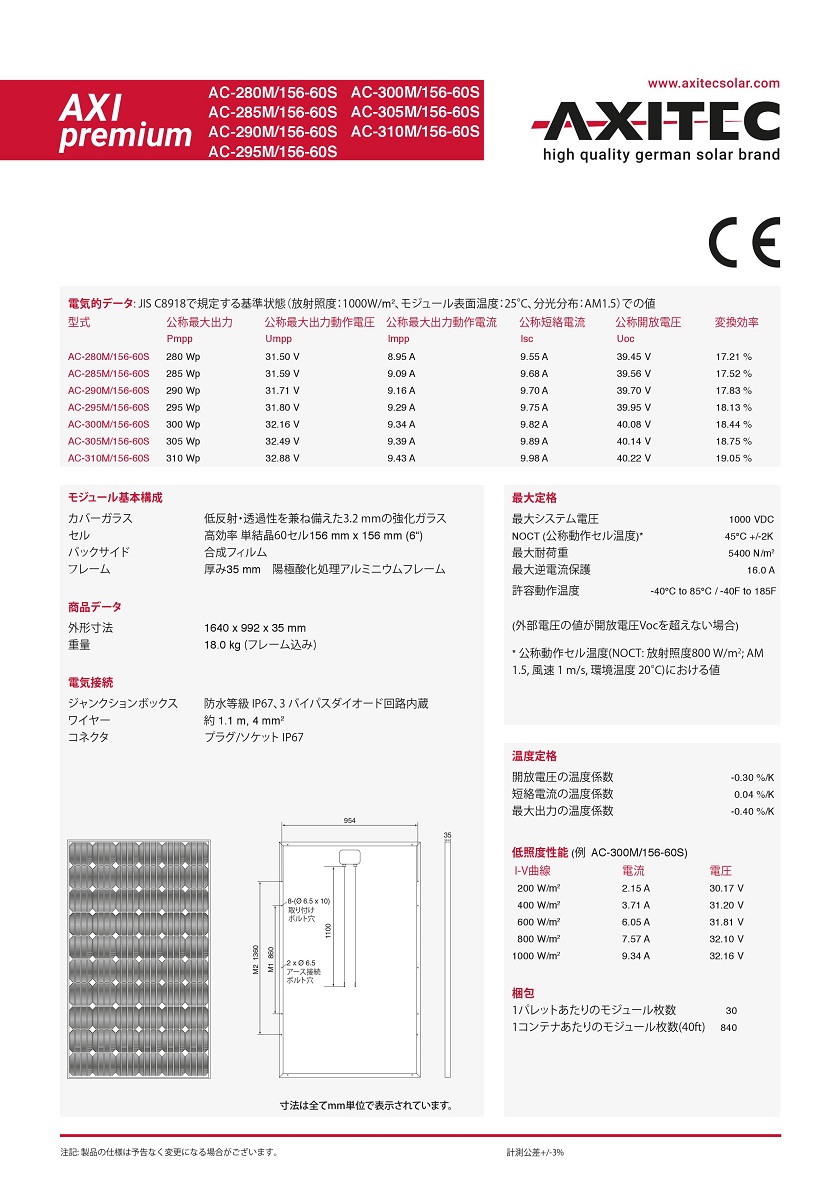

・アキシテック(ドイツ)太陽光パネル AC-310M/156-60S 13,640円(税送料込)✖2枚 ソーラーオフ(通販)
fig00
 以下設置のために追加したパーツ
・イレクターパイプ 90cm 298円(税別)✖3本 スーパービバホーム
・パイプインナーキャップ J-110A 34円(税別)✖6個 スーパービバホーム
・28mmメタルジョイント HJ-4 ありもの✖2個
・28mmメタルジョイント HJ-1 ありもの✖2個
・ESCO(エスコ)EA947FE-17A(28.6-30.2mmパイプクランプ) ありもの✖8個
・ステンレス+6mmビス・ナット・ワッシャ・バネ座金 ありもの✖8セット
fig04

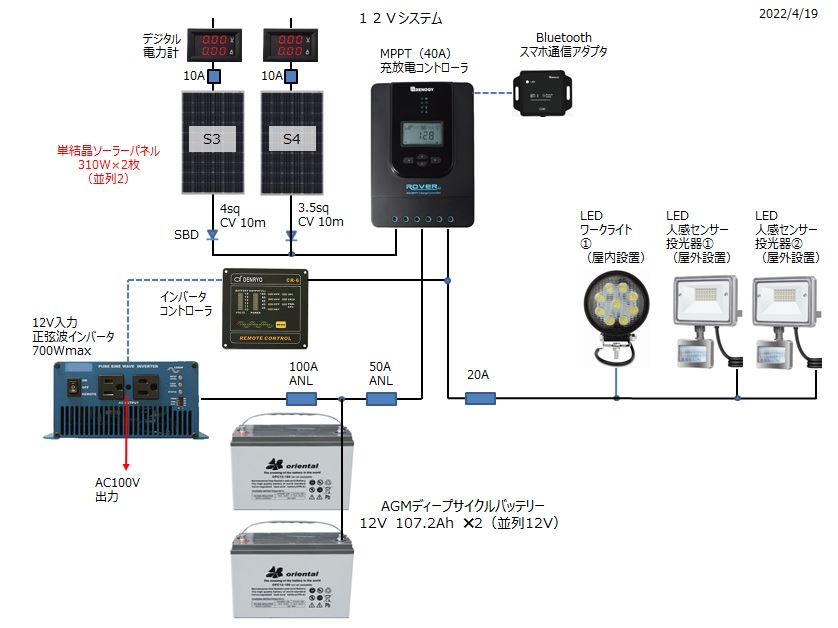

 12Vシステムのパネルを以下のように変更しました。
⇒変更前:「車庫屋根ソーラー発電システム30(コントローラ変更)
fig01

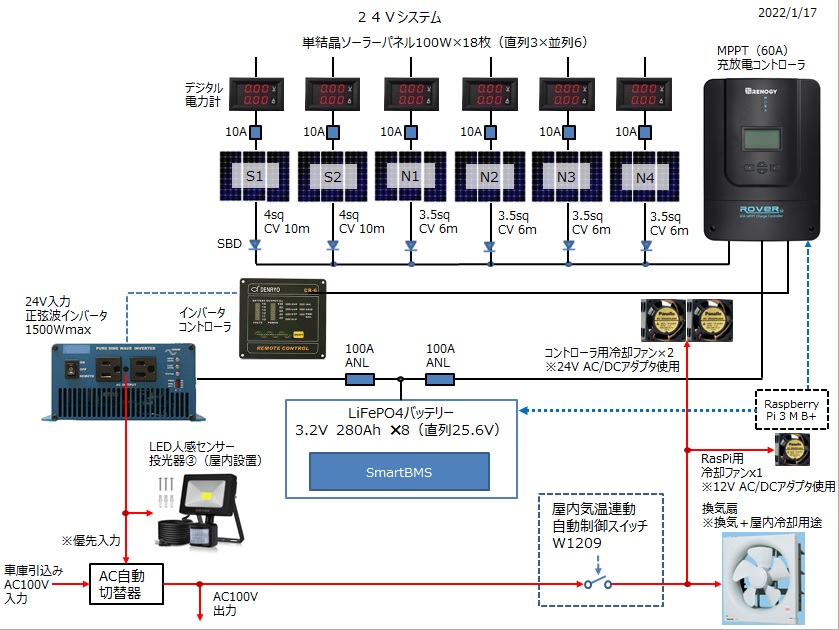

 24Vシステムは変更なし。
fig02

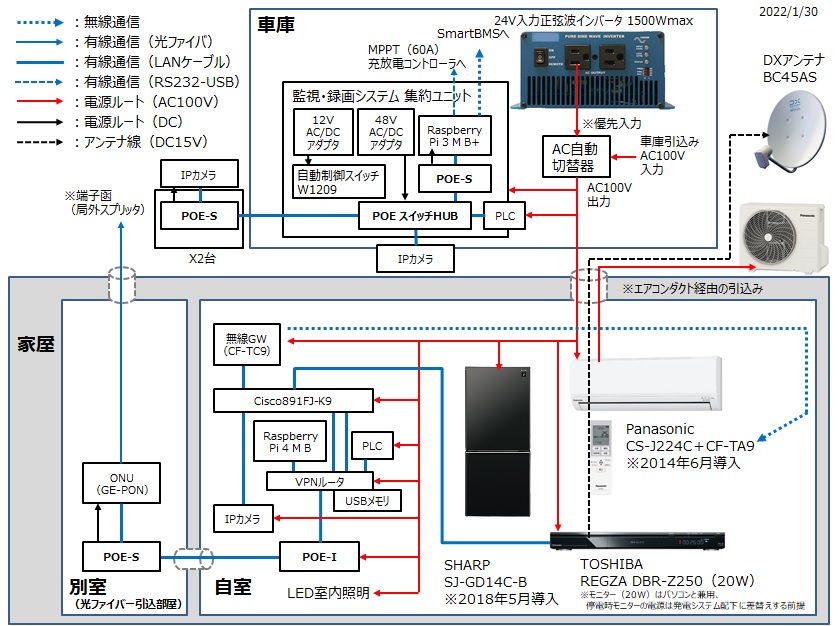

 24VシステムのAC100V負荷側も変更なし。
fig03
