よさげなPoEスプリッタ(POE-S)がでてきたので監視・録画システムをPoE化(Power over Ethernet)することにしました。システムの配線をよりスッキリとさせて運用性の向上を図ります。
【変更前】

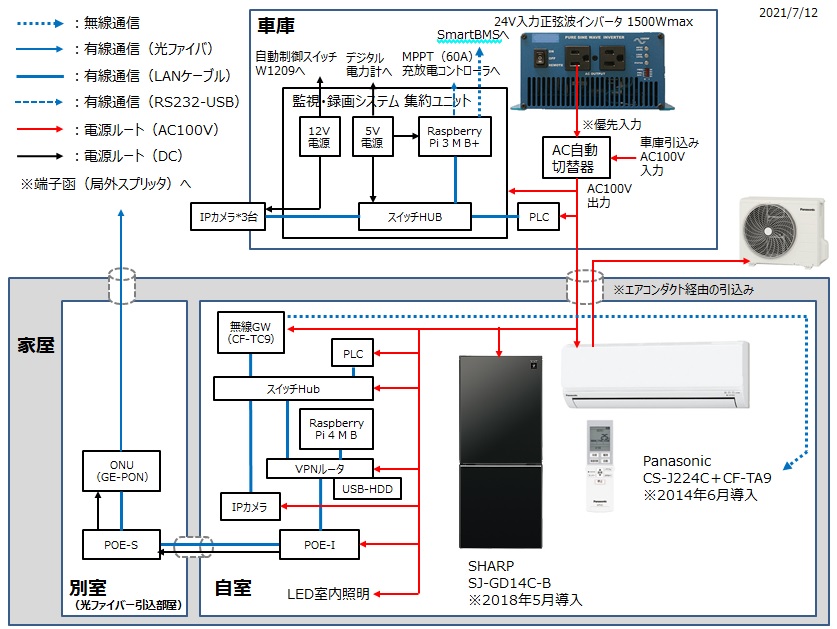

【変更後】

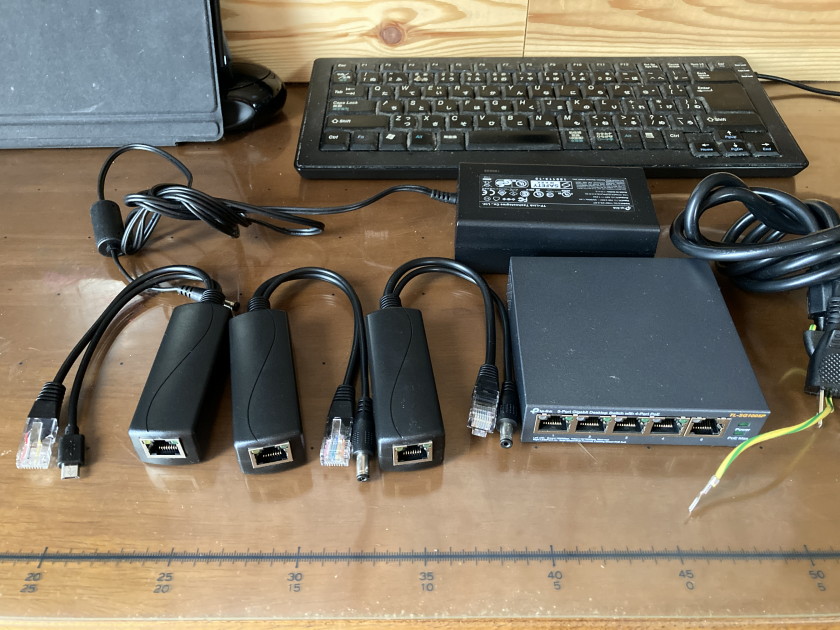

・POE-S(12Vタイプ):
ANVISION ギガビットPoEスプリッタ 12V 2Aイーサネットアダプタ ANVISION-JP/Amazon
⇒カメラ2台に使用、もう一台のカメラはPoE対応モデルのため不要、ONUにも使用、予備1、計4を調達
・POE-S(USBタイプ):
ANVISION アクティブPoEスプリッタ 5V 2.4Aイーサネットアダプタ ANVISION-JP/Amazon
⇒Paspberry PI 3 Model B+に使用、予備1、計2を調達
・POEスイッチHUB:
TP-Link ギガ 5ポート PoEハブ(4x PoE対応 全体最大56W)TL-SG1005P Amazon/Amazon
※2019/10に購入したが、当時よさげなPoEスプリッタが無かったので、PoE対応カメラをテスト後使用せずストックしていた
【その他変更】
・収容ケース:
未来工業 ウオルボックス(透明蓋・屋根無)CWB-14AOJ Amazon/Amazon
※PLC等も統合して実装するため、現状の未来工業WBJ-3025Mより一回り大きいケースに変更
・Paspberry PI 3 Model B+用冷却ファン:
NIDEC D06T-24TH
※手持ジャンク部品を使用、夏の運用実績を踏まえて冷却機構の強化改善
・5V電源、12V電源
PoE化に伴い当該電源からの出力が少なくなったので、運用性を考慮し、現状の自作電源からACアダプタに変更
・POE-I:
サンワサプライ PoEインジェクタ(アダプタ型)LAN-GIHINJ4 Amazon/Amazon
※ONUへのLAN接続+12V給電に使用しているPOE-S(12Vタイプ)への変更に伴う変更
※これまでは自作キットを使用した(エセの)PoEでしたが、規格準拠(本物)のPoEとなりました
⇒本当は、Ciscoルータの機能を使いたかった訳ですが・・・⇒Cisco891FJ-K9導入未遂
【変更前】
【変更後】
・POE-S(12Vタイプ):
ANVISION ギガビットPoEスプリッタ 12V 2Aイーサネットアダプタ ANVISION-JP/Amazon
⇒カメラ2台に使用、もう一台のカメラはPoE対応モデルのため不要、ONUにも使用、予備1、計4を調達
・POE-S(USBタイプ):
ANVISION アクティブPoEスプリッタ 5V 2.4Aイーサネットアダプタ ANVISION-JP/Amazon
⇒Paspberry PI 3 Model B+に使用、予備1、計2を調達
・POEスイッチHUB:
TP-Link ギガ 5ポート PoEハブ(4x PoE対応 全体最大56W)TL-SG1005P Amazon/Amazon
※2019/10に購入したが、当時よさげなPoEスプリッタが無かったので、PoE対応カメラをテスト後使用せずストックしていた
【その他変更】
・収容ケース:
未来工業 ウオルボックス(透明蓋・屋根無)CWB-14AOJ Amazon/Amazon
※PLC等も統合して実装するため、現状の未来工業WBJ-3025Mより一回り大きいケースに変更
・Paspberry PI 3 Model B+用冷却ファン:
NIDEC D06T-24TH
※手持ジャンク部品を使用、夏の運用実績を踏まえて冷却機構の強化改善
・5V電源、12V電源
PoE化に伴い当該電源からの出力が少なくなったので、運用性を考慮し、現状の自作電源からACアダプタに変更
・POE-I:
サンワサプライ PoEインジェクタ(アダプタ型)LAN-GIHINJ4 Amazon/Amazon
※ONUへのLAN接続+12V給電に使用しているPOE-S(12Vタイプ)への変更に伴う変更
※これまでは自作キットを使用した(エセの)PoEでしたが、規格準拠(本物)のPoEとなりました
⇒本当は、Ciscoルータの機能を使いたかった訳ですが・・・⇒Cisco891FJ-K9導入未遂
