パネルを8枚から10枚に増設しました。 充電コントローラの仕様上フル実装になります。
⇒前回記事:「車庫屋根ソーラー発電システム13」
もともと2枚設置用に作成した南側の架台に強引に4枚乗っけてみました。 追加のパーツは以下の通り。
【イレクターパーツ(色)一覧】
⇒前回記事:「車庫屋根ソーラー発電システム13」
もともと2枚設置用に作成した南側の架台に強引に4枚乗っけてみました。 追加のパーツは以下の通り。
【イレクターパーツ(色)一覧】
- パイプΦ28mm 300mm(GG) ×1本 ※3等分にカット
- メタルジョイントΦ28mm HJ-7(BL) ×3個 ※角度フリージョイント、これが今回増設で核心のパーツ
- パイプインナーキャップ J-110A(BL) ×6個 ※3等分カットしたパイプ3本の両端に使用
【その他】
- エスコ パイプクランプ EA947FE-17A 28.6-30.2mm ×8個 ※以前購入の余り
- ステンレス製 6mmビス、6mmナット、平座金、バネ座金 各8個 ※ビスは以前購入の余り
- STB型中継用端子台 TAKACHI STB815-10P (千石電商 1,160円)
- Dream Link 片側MC4付き太陽光発電用専用延長PVケーブル4sq 10M×2本(Amazon 5,020円)

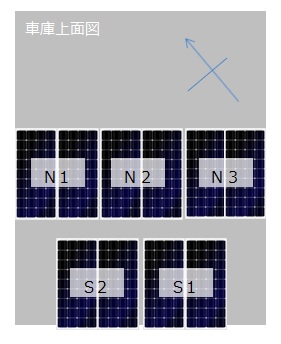

ソーラーパネルは南側に RENOGY SOLAR RNG-100D-SS を追加
Purchase date(Layout No.) | 2017.11.3(N1,N2) | 2018.6.23(N1,N2) | 2019.6.4(S1) 2019.7.20(S2) | 2019.6.22(N3) |
Store | DIY koki | DIY koki | RENOGY SOLAR | WORLDLINE |
MODEL | AR-M100W | AR-M100W | RNG-100D-SS | M-100 |
Peak Power | 100W | 100W | 100W | 100W |
Voltage | 17.8V | 18.6V | 17.9V | 18.0V |
Current | 5.62A | 5.38A | 5.72A | 5.56A |
Open Circuit Voltage | 21.36V | 22.6V | 21.6V | 22.0V |
Short Circuit Current | 6.24A | 6.08A | 6.24A | 6.16A |
Size | 1200*540*30mm | 1200*540*30mm | 1074*498*35mm | 1200*540*30mm |
Weight | 7.5kg | 7.5kg | 6.5kg | no data |

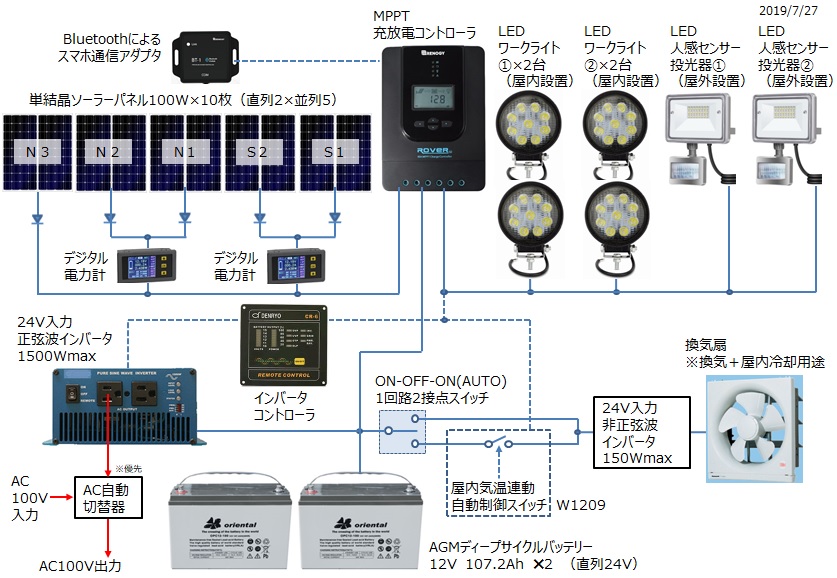

ソーラーパネルのStoreブロック毎に発電量を確認できるように一時的に使っていなかったデジタル電力系を復活させて配置しました。 デジタル電力系が無いブロックは充放電コントローラ表示との差分で見ます。
今日は充電日和だと思っていたら・・・
急に発電量が落ちたので、切り分けたらバッテリーにつながる15Aヒューズが切れていた・・・。 45A以上のものに変えないといけなかったが忘れてた。
2019年7月29日(月)
ヒューズ取付完了。
【その他】

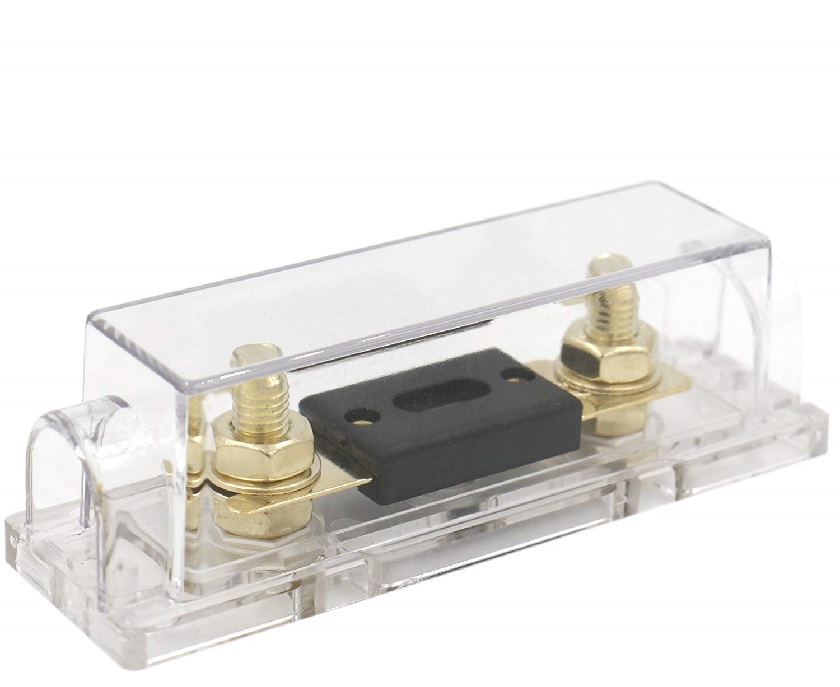

- ハドソン電気 50A ANLヒューズ付きANLヒューズホルダー(Amazon 823円)
- ニチフ 裸圧着端子R5.5-8 ×2個 ※以前購入の余り
