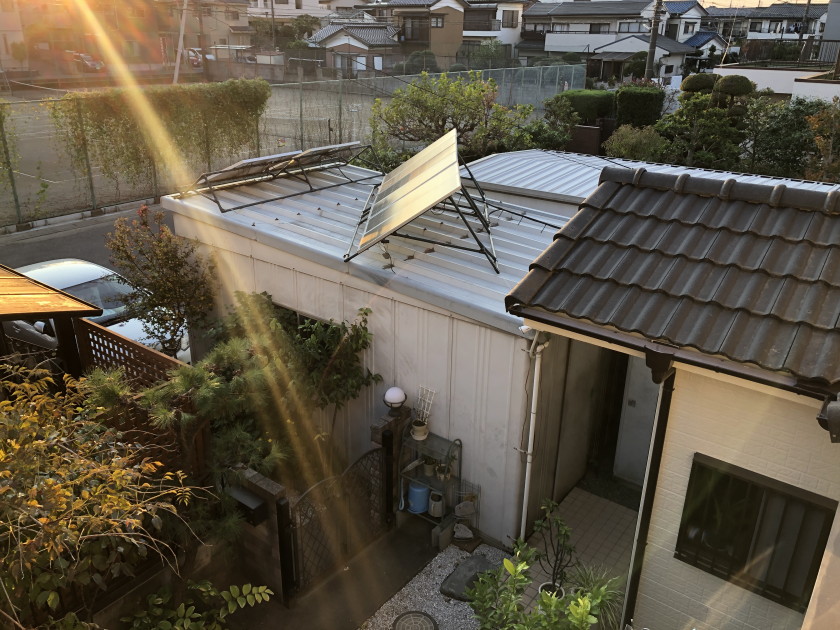

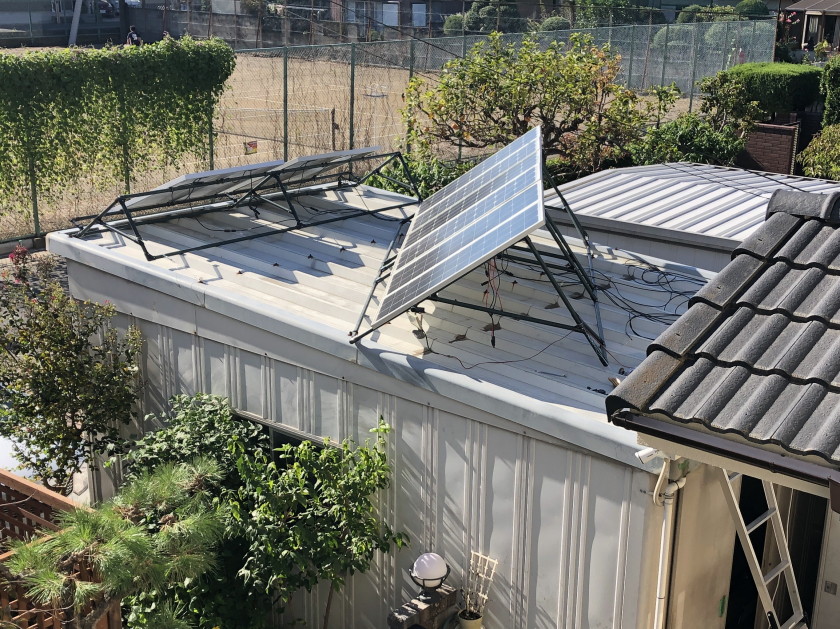

10枚のソーラーパネルのうち6枚のソーラーパネルの向きを発電効率向上のため、ほぼ真南向きに変更しました。また、前回の冬の積雪時にパネルの下に雪がたまっていたため、15cm程度パネルを上に上げました。
⇒前回記事:「車庫屋根ソーラー発電システム18(電力計変更)
IMG_2529 (1)

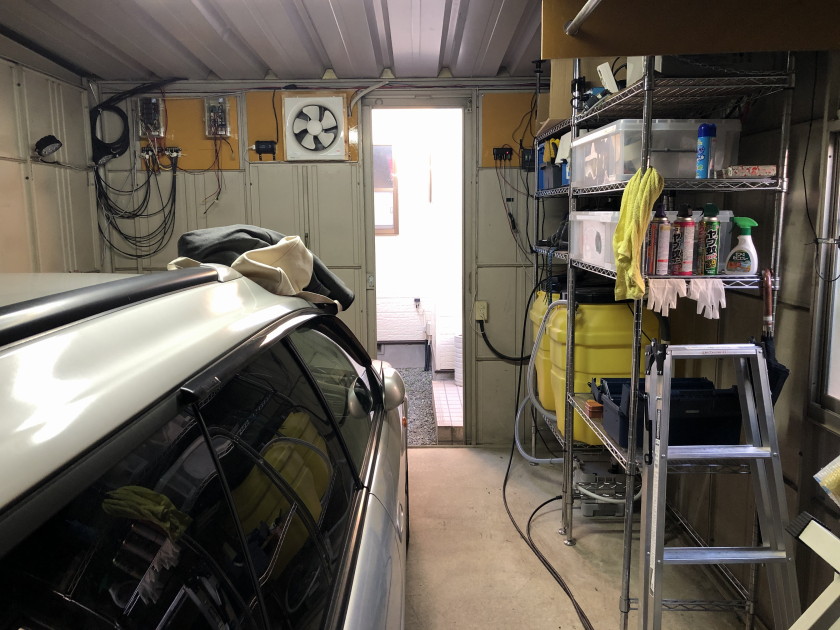

 さらに、車庫内への引込みルート/引込み口、車庫内の配置を変え、接続構成をよりシンプルに再構成中。

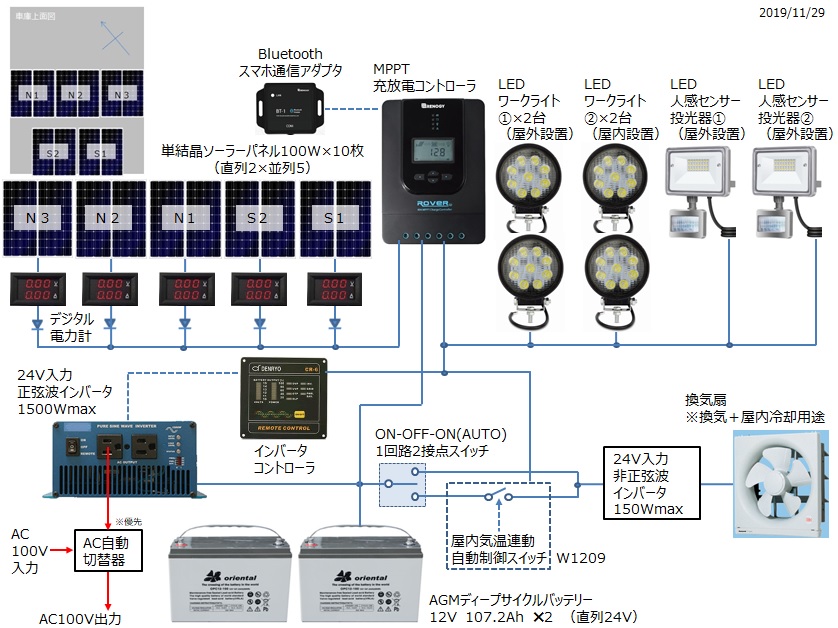

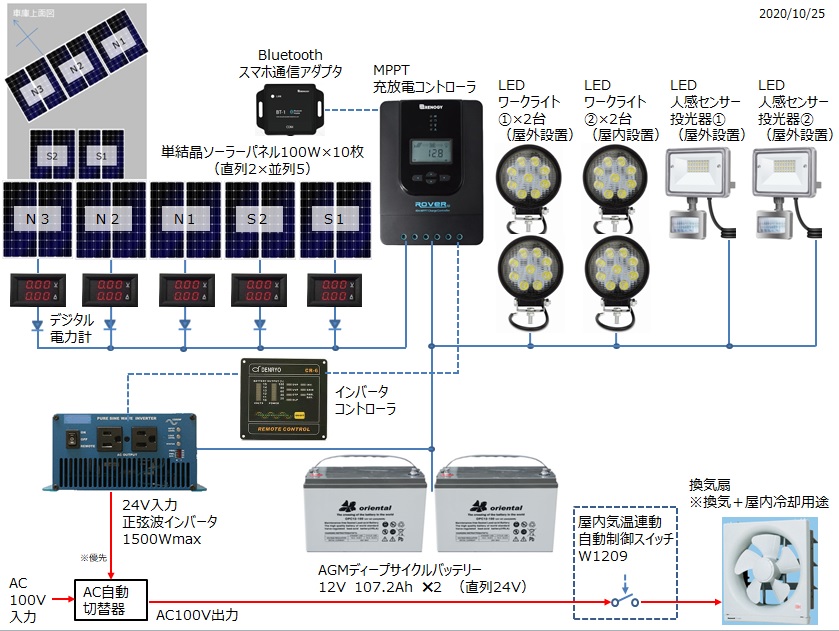

【接続構成変更前】
kousei_before
【接続構成変更後(予定)】
kousei_after

2020年10月29日(木)

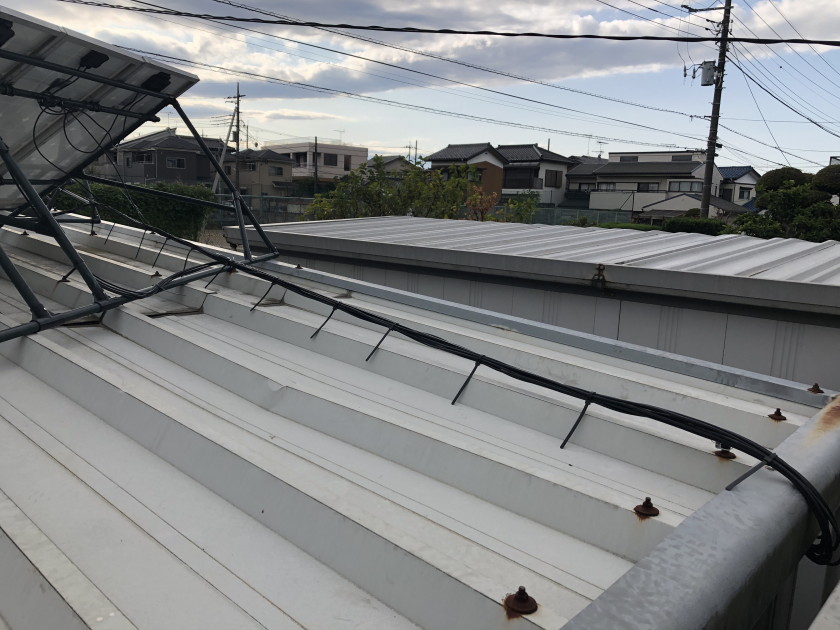

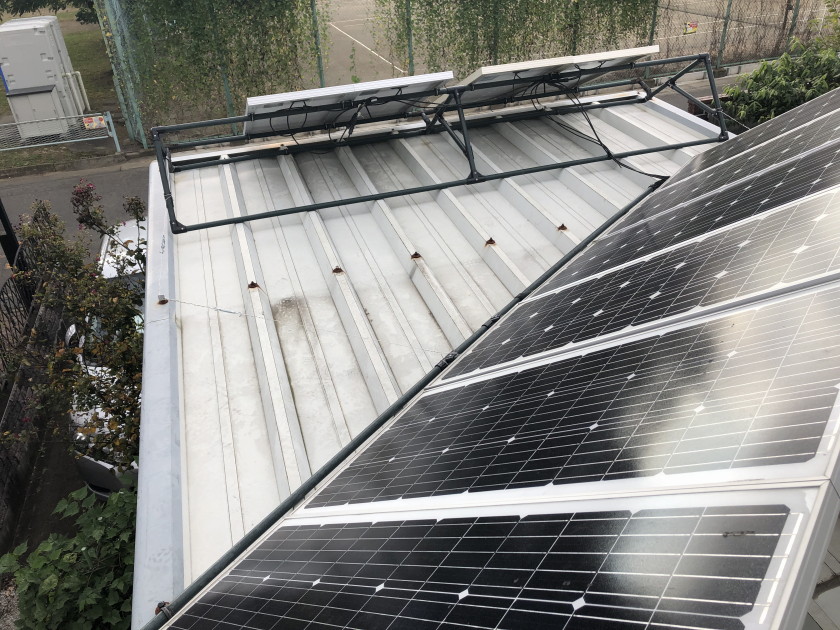

 ソーラーパネルから車庫内への引込みルートの配線をきれいにしました。
IMG_2531
IMG_2532
IMG_2530
IMG_2536

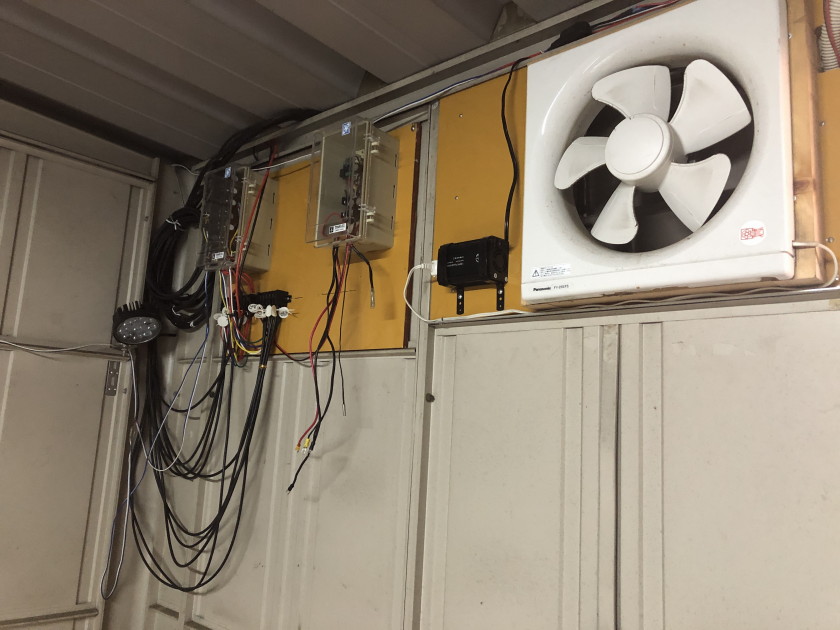

 引込み口を変更したため、接続箱の位置を移動しました。
IMG_2533

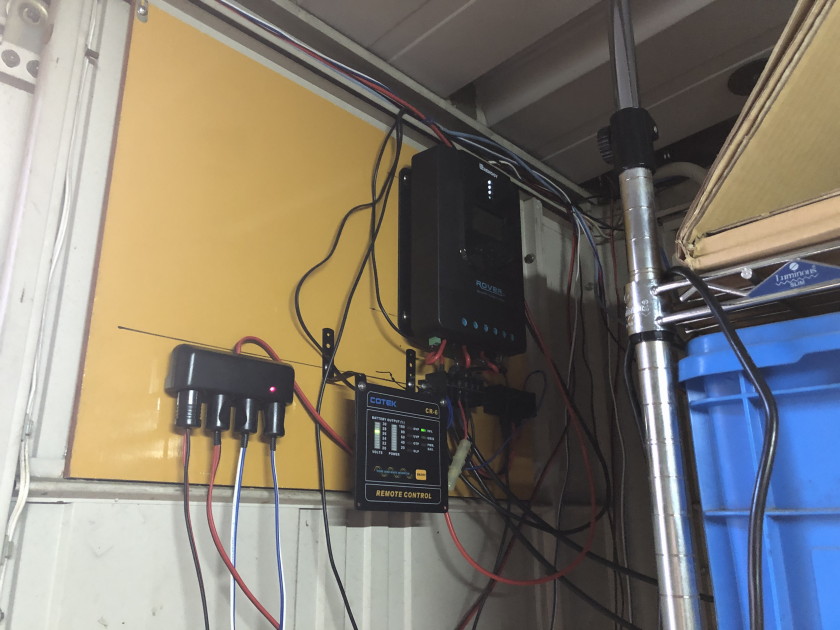

 MPPT充放電コントローラの位置は少し移動したが従来から変更なし。
IMG_2534
IMG_2535
