エアコン室外機が2階の南西向きベランダに設置されているのですが、夏場、室外機周りが高温(38度以上)になりエアコンの運転が停止するトラブルが在宅勤務中に相次いだので、風通しがよく直射日光が長く当たらない南東側の屋根上に移設することにしました。
 エアコンの移設をDIYで実施するため、真空ポンプとマニホールドゲージのセットを通販で購入しました。 セットで1万円程度と格安のものです。
・真空ポンプ:A68N10
IMG_2524

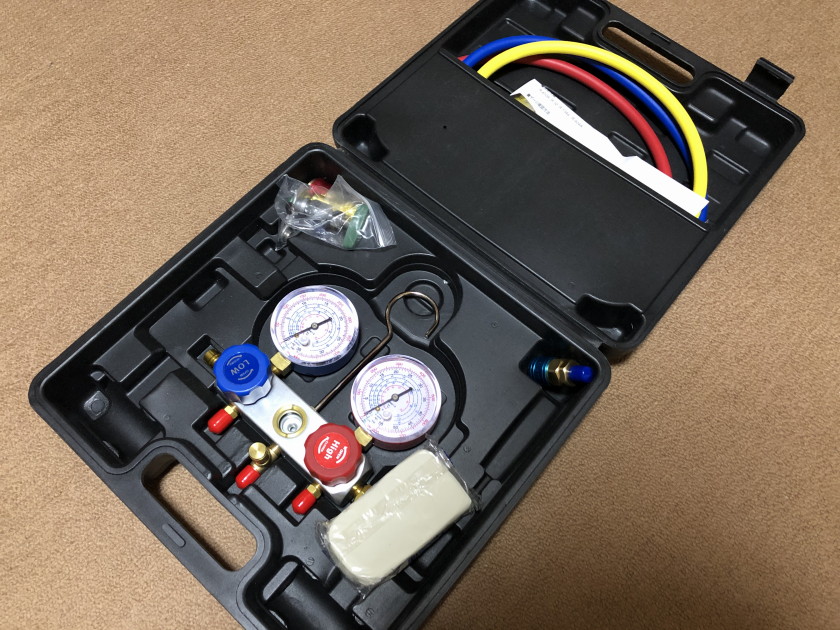

・マニホールドゲージ:AT008H
IMG_2549
 また、確実に空気を逆流させずにサービスポートからホースを取り外すために、別途コントロールバルブを購入しました。
・human コントロールバルブ 1000円(税込)送料無料 HMカンパニー/Amazon
 室外機三分管のサービスポートで虫ピンを押していない(サービスポートバルブ閉鎖)状態。
IMG_2550
 室外機三分管のサービスポートで虫ピンを押している(サービスポートバルブ開放)状態。
IMG_2551

 真空ポンプの仕様です。
・ローター方式:シングルステージ式
・到達真空度:75ミクロン(10pa)
・排気速度:60 l/min(50Hz)、72 l/min(60Hz)
・電源:AC100V(AC110V) 50Hz/60Hz
・消費電力:180W
・回転数:1440rpm(50Hz)、1720rpm(60Hz)
・吸気口径:1/4"フレア(UNF7/16-20)
・サイズ(約):285×120×220mm
・重量(約):5.4kg
・逆流防止:あり
・オイル封入量:250ml

 真空ポンプの操作マニュアルが英語なので、スマホのアプリでカメラ撮影からの翻訳をしてみました。機械翻訳をそのまま掲載します。マニュアルでは真空ポンプの型番が「TW-1A」と表現されているようです。
--
 真空ポンプのスペシャリストとして、私たちは常に高品質の製品に対するユーザーのニーズに応え、製品のエネルギーコストとノイズを削減するために最新の設計と技術を採用することに専念しています。そして長持ちする一方で、それは環境を保護し、ポンプガス汚染を減らすための最良の設計でもあります。優れたデザインと構造により、利便性が向上します。

1.使用範囲
 TWシリーズの1段ロータリーベーン真空ポンプと2段ロータリーベーン真空ポンプを使用して、密閉容器からガスを汲み上げ、真空を確保します。 冷凍修理(R12、R22、R134a空調で使用)システム、医療機器、印刷機、真空パック、ガス分析、熱間成形プラスチックに特に適しています。

2.特長
・・・省略・・・

3.製品各部名称
・・・省略・・・

4.主要な技術パラメータ
・・・省略・・・

5.ユーザーズマニュアル
・使用する前にオイルレベルを調べて、オイルレベルがサイトグラスのオイルレベルラインより低くないことを確認してください。オイルレベルの低いポンプは運転しないでください。 オイルを追加して、オイルレベルラインまで上げます。
・ポンプで送る容器をガス入口に接続します。 ホースは短く、密閉されており、ほこり、汚れ、重い結露がないことを確認してください。ポンプを操作する前に、漏れがないか確認してください。
・エキゾーストキャップ(TW-1AおよびTW-1.5A、エキゾーストキャップなし)を取り外し、電源を接続してスイッチをオンにします。
・真空ポンプのプラグを抜き、接続ホースを外して排気キャップ(TW-1AおよびTW-1.5A、排気キャップなし)を覆い、使用後はオイルプラグを覆います。

6.注意事項
・可燃性、爆発性、または有毒ガスをポンプで送らないでください。
・金属を腐食させ、化学物質を帯電させる可能性のあるガスをポンプで送らないでください。
・ほこりや湿気を含むガスを汲み上げないでください。
・圧送されるガスの温度は176F(80°C)を超えてはならず、環境温度は約23F(-5°C)から140F(60°C)である必要があります。
・真空ポンプを圧縮ポンプまたはコンベヤーポンプとして使用しないでください。
・ポンプはオイルなしでは操作できません。
・動作電圧は192〜248V、50HZです。 接地されたコンセントを使用する必要があります。
・ポンプを抜くときは、プラグを抜いてください。 ワイヤーを引っ張ってユニットのプラグを抜かないでください。
・電気コードをすべての店舗設備​​から離し、ポンプを電源コードにぶら下げないでください。
・破損したプラグやコンセントは使用しないでください。
・濡れた手でプラグを抜き差ししないでください。
・可燃性ガスまたは爆発性ガスが存在する場合は、ユニットを接続したり、プラグを抜いたり、スイッチを使用したりしないでください。 分解する前に、必ずユニットのプラグを抜いてください。

7.設置
・使用中は、ポンプを水平にし、乾燥し、換気し、ほこりやその他の汚染物質がない場所に配置する必要があります。
・適切な空気の流れを確保するために、ポンプの周囲に少なくとも10cm(4インチ)のクリアランスを維持する必要があります。
・真空ポンプを恒久的に取り付けるには、ベースの下部からゴムパッドを取り外し、既存のネジ穴を使用してユニットを取り付けます。  ST4.2ネジで取り付けます。
・このポンプを恒久的に取り付ける場合は、ユニットの周囲、特にベーンシェルの端にある吸気口で適切なクリアランスを維持するようにしてください。
・特別な電磁弁が必要な場合は、ガス入口に取り付けることができます。

8.トラブルシューティング
・・・省略・・・

9.メンテナンス
・ポンプを清潔に保ち、異物が入らないようにします。
・オイルをオイルレベルまで満たしてください。 オイルなしでポンプを作動させないでください。
・オイルを清潔に保ちます。 オイルが汚れたり、泥だらけになったり、水やその他の揮発性物質が入ったりすると、ポンプの性能に影響を与えるため、オイルを交換する必要があります。オイルを交換する前に、ポンプを始動し、約30分間オイルを薄くしてください。 ポンプを停止し、オイルドレンプラグからオイルを排出します。次に、ガス入口を開いて1〜2分間実行します。この間、ガス入口に少量のクリーンオイルを追加します。これは、内部ポンプからの残留オイルを交換するためです。ポンプが汚れていないことを確認した後、ドレンプラグを元に戻し、きれいなポンプオイルをガス入口からオイルレベルまで充填します。
・ポンプを長期間使用しない場合は、オイルキャップとエキゾーストキャップ(排気キャップなしのTW-1AとTW-1.5A)を覆い、乾燥した場所に保管してください。
・ポンプの交換空気は、資格のあるサービス技術者のみが行う必要があります。
--


#文字認識と翻訳の性能が素晴らしいです。。。
