電力計が壊れたが、格安の電力計(電圧電流計)がみつかったので取り換えてみました。 ついでに壁板も広いものに交換しました。 全部取り外してから1から取付なので代休1日がかりの作業になりました。
⇒前回記事:「車庫屋根ソーラー発電システム17
IMG_1324
・5個セット デジタル0.28"インチLED 0-100V 10A電圧計電流計 (赤赤) 1,250円 (Aideepen-JP/Amazon)
 ⇒型名:DSN-VC288で検索するといろんな情報がでてきます。
・ヒューズボックス250A/10A 170円 x5 (千石電商秋葉原本店・店舗購入)
・ヒューズ10A x2 105円 x3 (千石電商秋葉原本店・店舗購入)
・Y端子 2Y-5 30円 x12 (千石電商秋葉原本店・店舗購入)
 ⇒STB型中継用端子台用
・丸端子 R2-3 25円 x12 (千石電商秋葉原本店・店舗購入)
 ⇒ヒューズボックス取付用
・STB型中継用端子台 TAKACHI STB815-6P 956円 (千石電商秋葉原本店・店舗購入)
・VSF 0.75sq 1m x5 赤、白、黄、青、緑 68円 x5 (スーパービバホーム・店舗購入)
・VSF 2sq 1m x5 赤、白、黄、青、緑 98円 x5 (スーパービバホーム・店舗購入)
 ⇒切売売場店員泣かせの買い方
・11-213 FプレートCR 30cm 148円 x2 (スーパービバホーム・店舗購入)
 ⇒電力計固定に利用

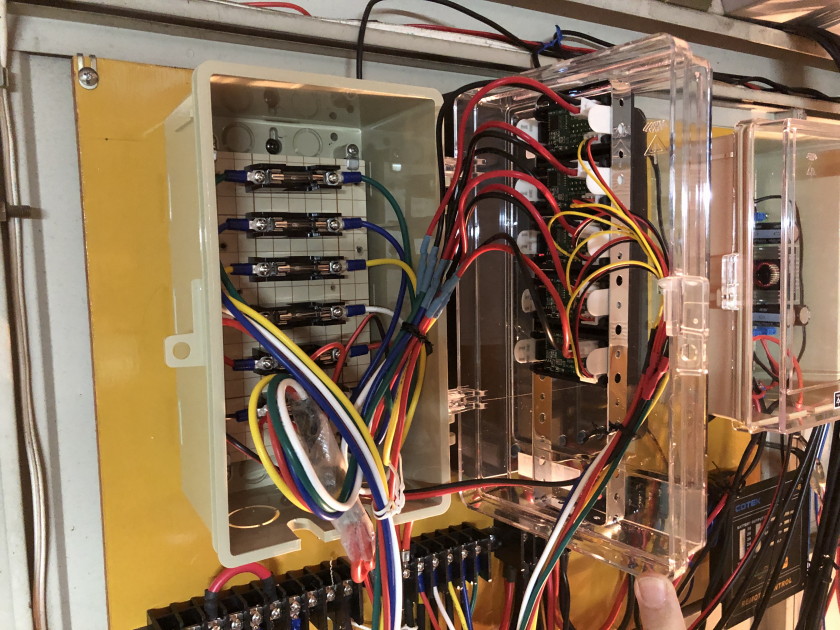

IMG_1338
IMG_1325

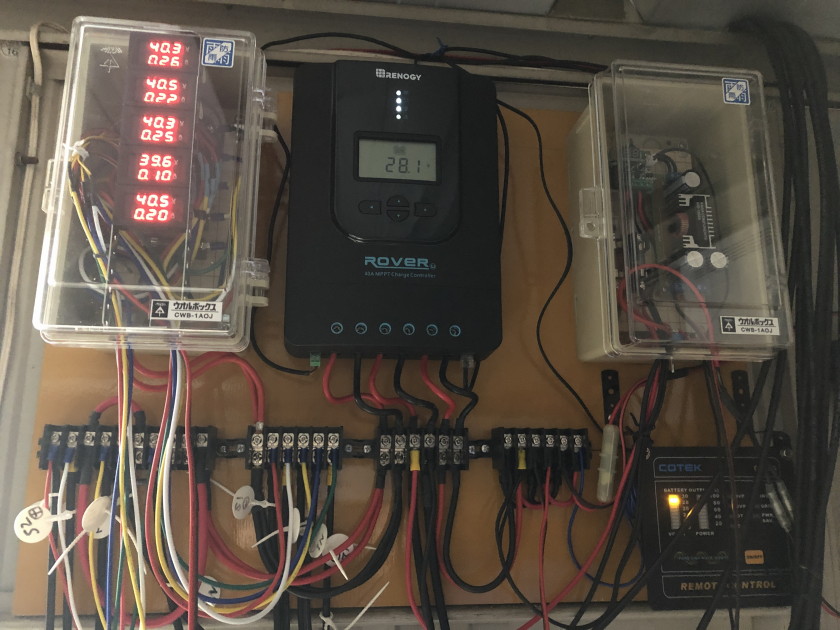

 直列パネル毎に発電状況を監視できるようになりました。

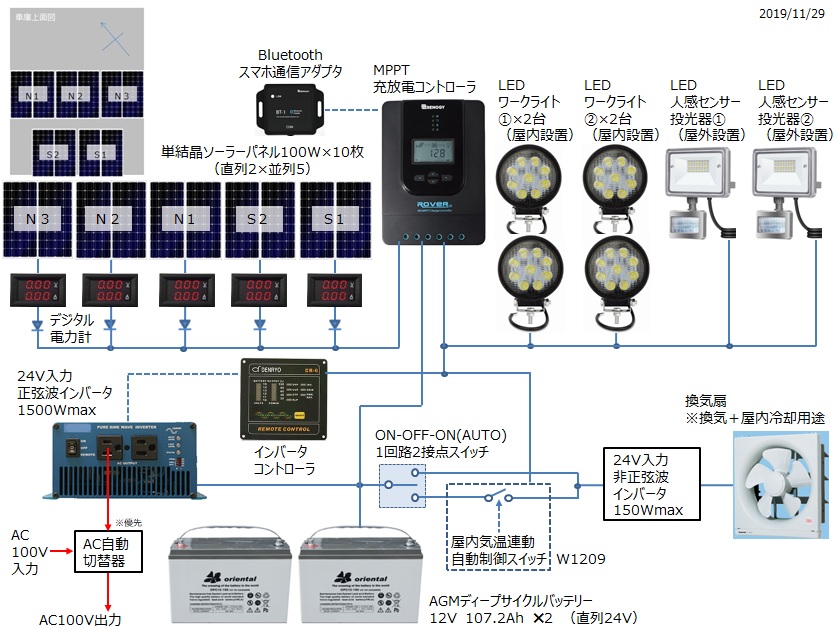

fig
 曇天で発電が十分でない中、上から順にS1(赤)、S2(白)、N1(黄)、N2(青)、N3(緑)の発電状況。 N2の発電がいまいちなのが一目でわかる。

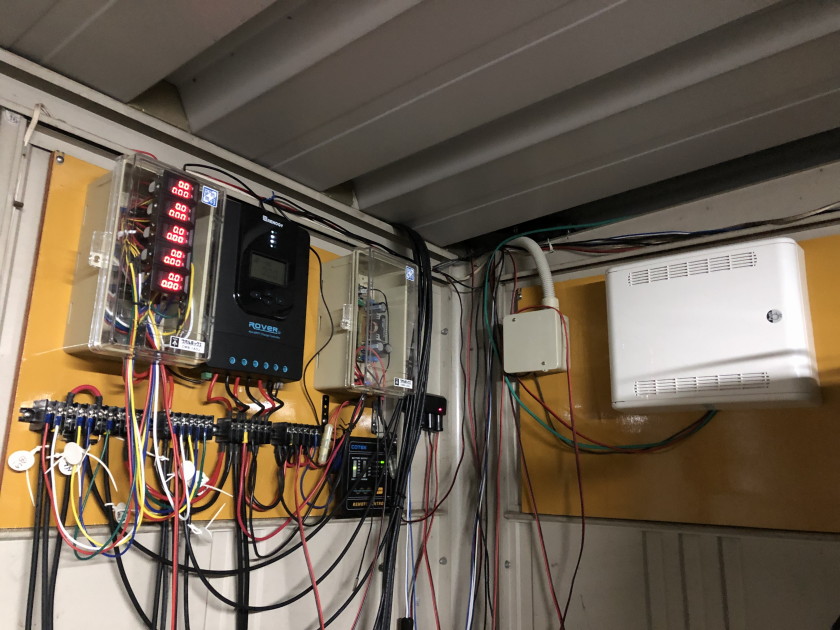

IMG_1327
