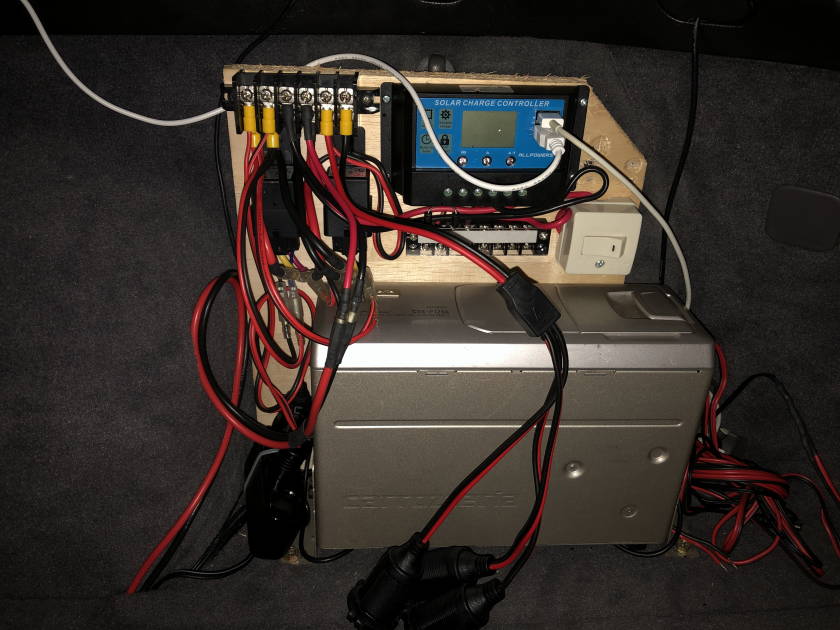

本日は、台風接近中で暇なので前回設計したシステムのラゲッジルーム側を組んでみました。
 すでに、助手席側の配線は完了しています。
IMG_1252
 以下追加購入物品
・エーモン リレー 5極 DC12V車専用 A・B2接点切替タイプ3237 (Amazon)×2
・シガーソケット メス 蓋付き 3分岐 切りっぱなし 電源ケーブル12V/24V 40cm (海渡電子/Amazon)
 端子台は車庫屋根ソーラー発電システムで余ったもの。
 リレーは(+)用、(-)用で2個使用した。2つの(-)配線が配線先で交わるを嫌ったこだわりポイントです。

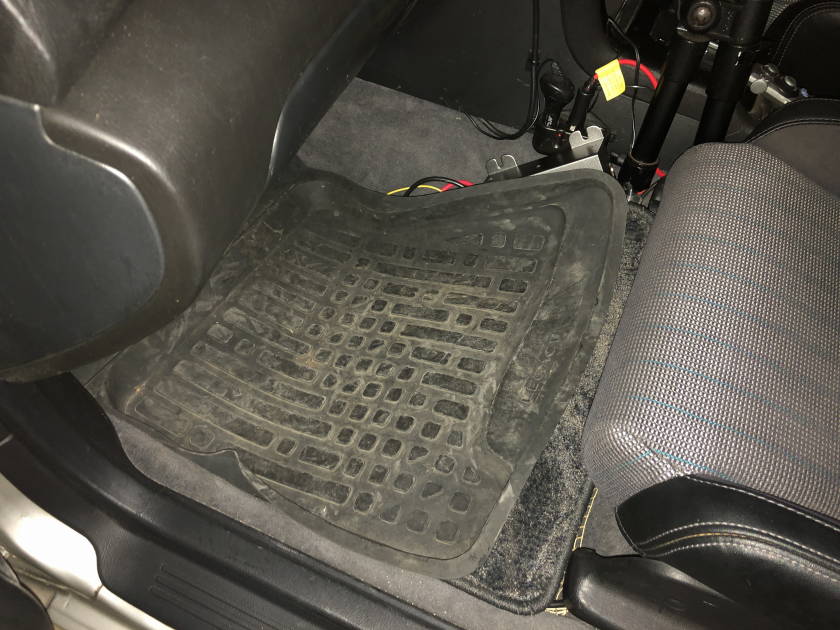

 助手席側はこんな感じです。
IMG_1258
 以下追加購入物品
・完全密封型鉛蓄電池 12V22Ah WP22-12N(秋月電子通商) ※秋葉原からの持ち帰りだが重かった

 手前に配置したのは、その方が足を従来通り伸ばせるから。 奥から吹き出す暖房熱の影響を避ける意味でも。
IMG_1257
