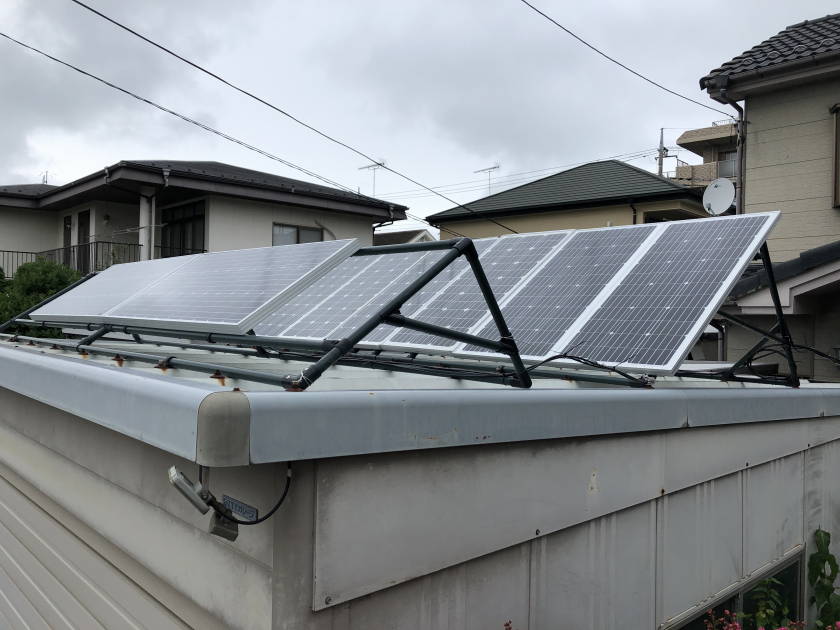

100Wのソーラパネルを6枚から8枚に増強しました。
IMG_0812 - コピー

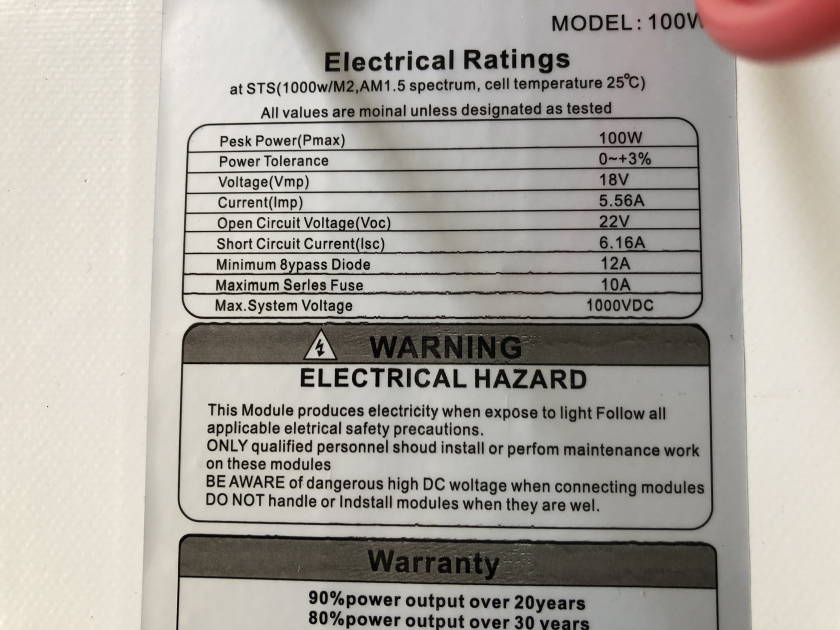

 今回購入したパネル(水色網掛け)とパネル裏の印字写真。

Purchase date2017.11.32018.6.232019.6.42019.6.22
StoreDIY kokiDIY kokiRENOGY SOLARWORLDLINE
MODELAR-M100WAR-M100WRNG-100D-SSM-100
Peak Power100W100W100W100W
Voltage17.8V18.6V17.9V18.0V
Current5.62A5.38A5.72A5.56A
Open Circuit Voltage21.36V22.6V21.6V22.0V
Short Circuit Current6.24A6.08A6.24A6.16A
Size1200*540*30mm1200*540*30mm1074*498*35mm1200*540*30mm
Weight7.5kg7.5kg6.5kgno data

IMG_0805 - コピー

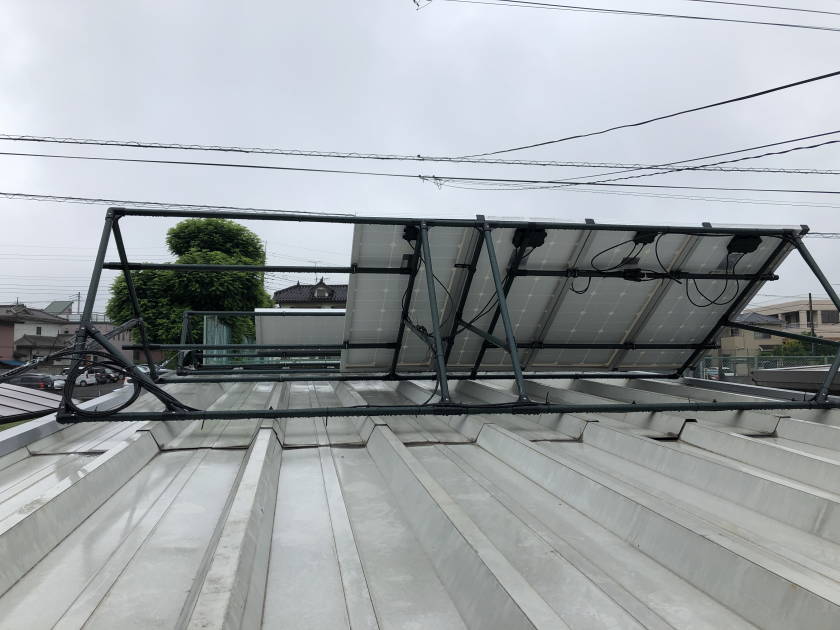

 もともと4枚設置予定で構築したラックに縦実装すれば6枚並べることができることに気が付き取付位置を変更中。 ただし、左右が少しはみ出るため固定用の短いパイプを左右に取り付けました。
IMG_0806 - コピー

 こんな感じ。 30cmのパイプを金のこぎりで4分割に切断し約7.5cmとして、錆び防止のため端面をキャップで処理しました。 想定以上にうまくいった仕上がりに満足です。
 以下、使用したイレクターパーツ(色)一覧
 ・パイプΦ28mm 300mm(GG) ×1本
 ・メタルジョイントΦ28mm HJ-4(BL) ×4個 ※HJ-1からの変更
 ・パイプインナーキャップ J-110A(BL) ×8個
IMG_0807 - コピー

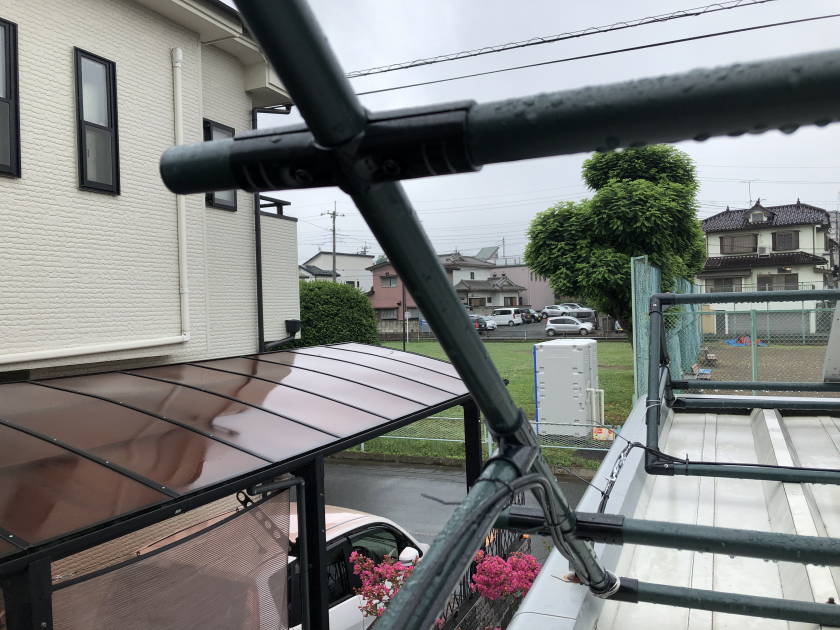

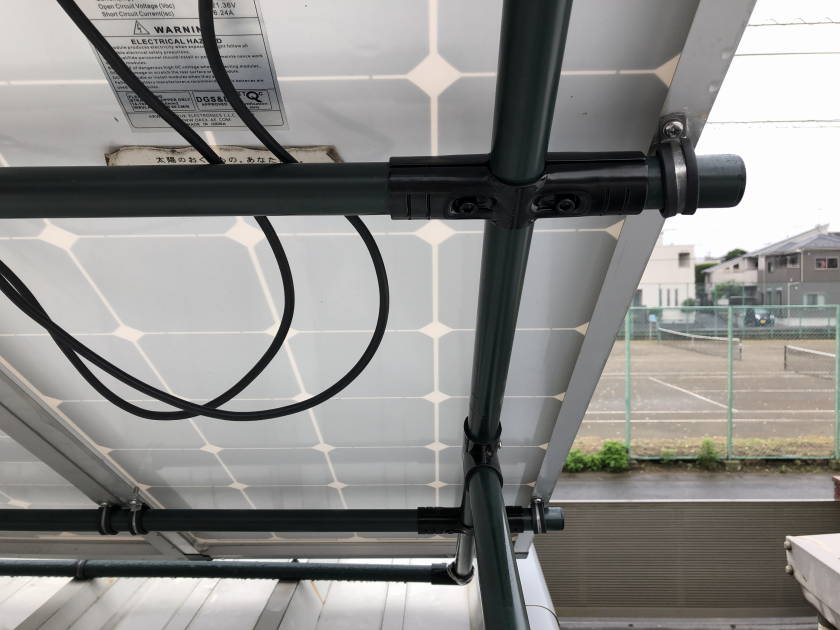

 パネルの端はいつものパイプクランプを使ってこのように固定されます。
 ・エスコ パイプクランプ EA947FE-17A 28.6-30.2mm ×10個セット
IMG_0808 - コピー

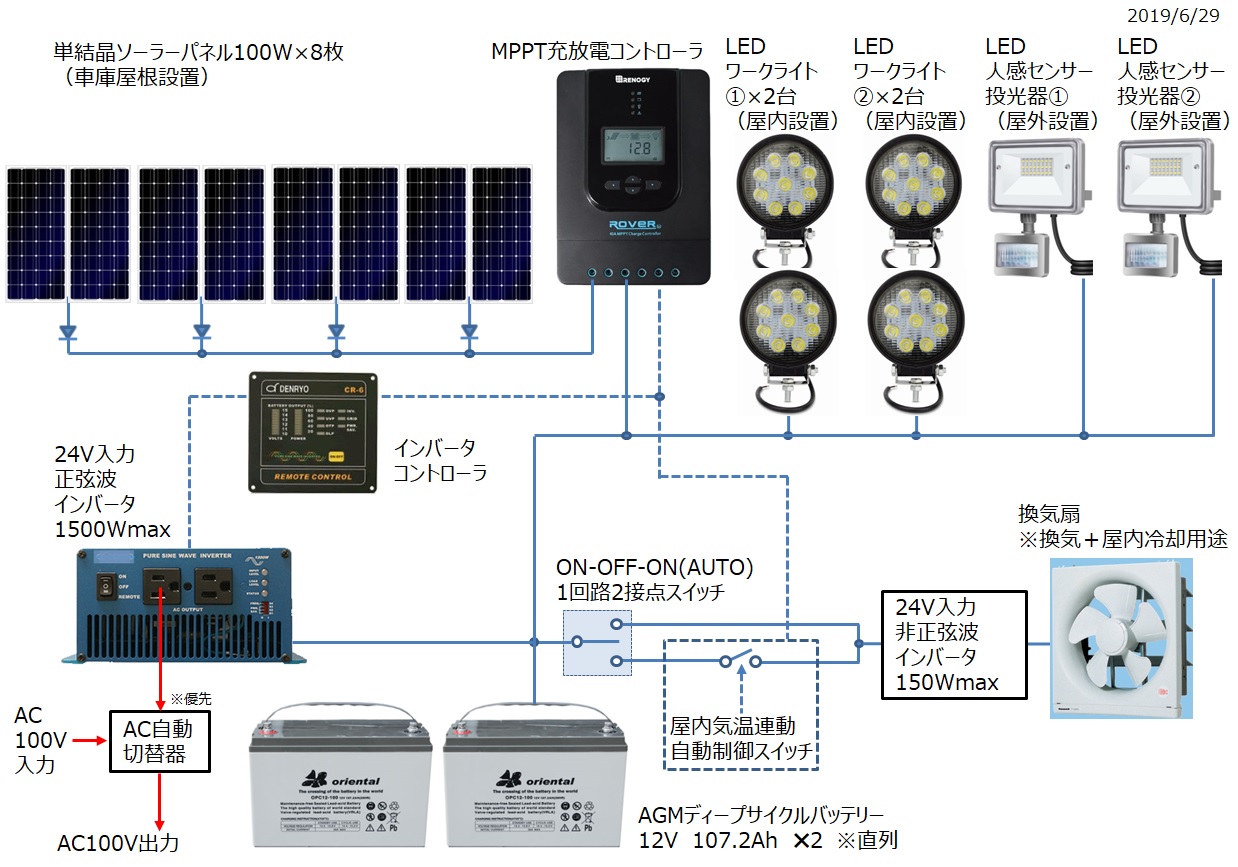

 前回からの構成変更点は、2枚のパネル追加のみ。
